프로그래밍 가능한 디지털 입력
링 메인 유닛에 적합

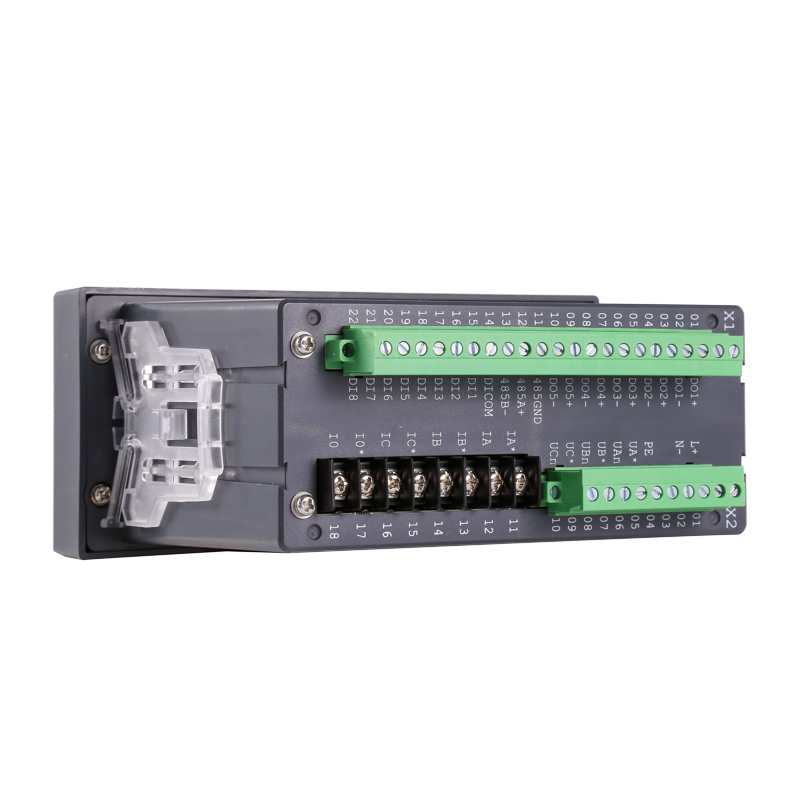

DI 8개 & DO 5개
4개의 입력 전류 및 3개의 입력 전압
오류 기록기
ANSI 50N/51/51N/46/49F/27/59N...
018702106858 / 021-69156352

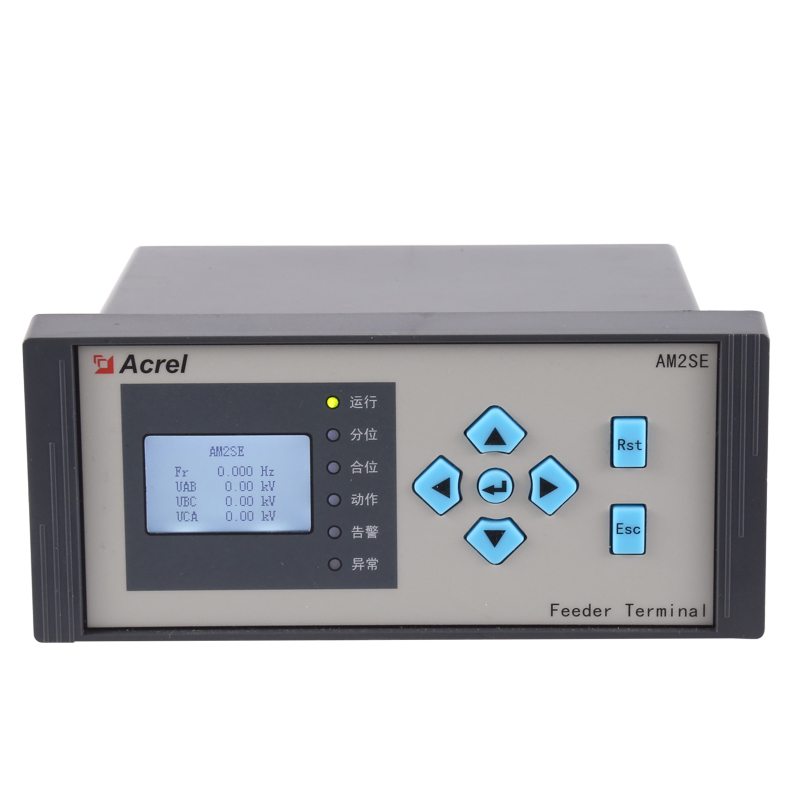

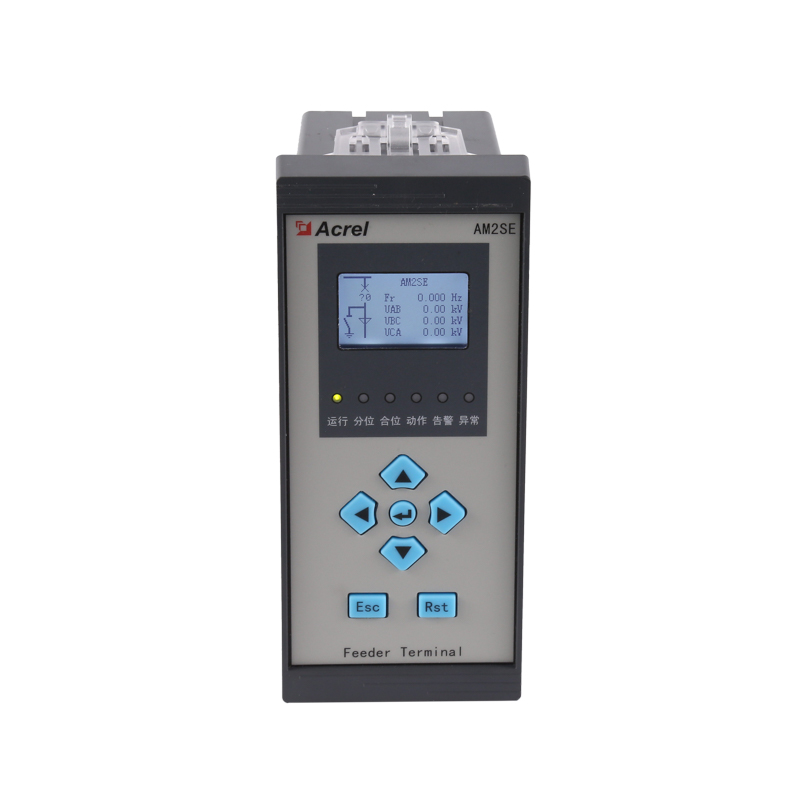

Acrel AM2SE 보호 계전기는 중전압(10kV) 애플리케이션용으로 설계된 적응력이 뛰어난 솔루션입니다. 프로그래밍 가능한 디지털 입력(8 DI 및 5 DO)을 갖춘 모듈식 설계가 특징이므로 링 메인 장치 및 MV 스위치기어에 이상적입니다. 이 계전기는 4개의 입력 전류와 3개의 입력 전압을 지원하여 다양한 피더 보호 시나리오에 유연성을 제공합니다.
고급 보호 기능을 갖춘 AM2SE는 50N, 51, 51N, 46, 49F, 27 및 59N을 포함한 ANSI 표준을 준수합니다. 여기에는 상세한 이벤트 분석을 위한 오류 기록기가 포함되어 있어 시스템 신뢰성과 유지 관리 효율성이 향상됩니다.
이 계전기는 Modbus-RTU/TCP 및 IEC 60870-5-103 프로토콜을 지원하는 다양한 통신 옵션을 제공합니다. 강력한 CPU는 효율적인 데이터 처리와 최신 전력 시스템으로의 통합을 보장합니다. 또한 AM2SE는 간편한 구성을 위한 USB 연결과 아날로그 신호 전송을 위한 프로그래밍 가능한 4~20mA DC 출력을 제공합니다.
견고한 설계와 광범위한 기능 세트를 갖춘 AM2SE 보호 계전기는 중전압 네트워크를 보호하고 효율적이고 안전한 전력 분배를 보장하는 신뢰할 수 있는 선택입니다.
| 기술적인 매개변수 | 가치 | |||
| 입력 | 연결 | 단상2선, 3상3선, 3상4선 | ||
| 빈도 | 45~65Hz | |||
| 전압 | 평가: | |||
| 단상:AC 100V、400V | ||||
| 3상: AC 3×57.7V/100V(100V), 3×220V/380V(400V), 3×380V/660V(660V)(96 사이즈만 해당) | ||||
| 과부하:1.2배 정격(연속) : 1초 동안 2배 정격 | ||||
| 전력 소비:< 0.5VA | ||||
| 현재 | 평가: AC IA、5A | |||
| 과부하:1.2배 정격(연속), 1초 동안 10배 정격 | ||||
| 전력 소비:< 0.5VA | ||||
| 출력 | 전기에너지 | 출력 mode:open-collector photo-coupler pulse | ||
| 펄스 상수: 10000imp/kWh(설정 가능), 자세한 내용은 배선 다이어그램 참조; | ||||
| 커뮤니케이션 | RS485포트, Modbus -RTU 프로토콜, DLT645 프로토콜(버전 07 및 97), | |||
| 전송 속도 1200 ~ 38400 | ||||
| 기능 | 스위칭 입력 | 건식 접점 입력, 전원 공급 장치 내장, 모델이 KA인 경우 AC 220V 활성입니다. | ||
| 스위칭 출력 | 출력 mode: Relay normally open contact output | |||
| 접점 용량: AC 250V/3A, DC 30V/3A | ||||
| 아날로그 출력 | 4 - 20mA | |||
| 정확도 등급 | 빈도:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| 전원 공급 장치 | AC/DC 85-265V 또는 DC24V(±20%) 또는 DC48V(±20%) | |||
| 전력 소비 ≤10VA | ||||
| 보안 | 상용주파 내전압 | 전원 공급 장치//스위칭 출력// 전류 입력//전압 입력 및 전송// 통신 //펄스 출력//스위칭 입력 AC 2 kV 1분; | ||
| 전원공급장치, 스위칭 출력, 전류 입력, 전압 입력 사이 AC 2 kV 1분; | ||||
| 전송、통신、펄스 출력、스위칭 입력 AC 1kV 1분 간; | ||||
| 절연저항 | 입력、Output end to machine enclosure >100MΩ | |||
| 환경 | 온도 | 작업: -25°C~ 65°C 보관: -40°C ~ 80°C | ||
| 습도 | ≤93%RH 비응축 | |||
| 고도 | ≤2500m | |||
