Modbus 기반 스마트 게이트웨이가 분산된 에너지 미터 데이터를 사용 가능한 전력 통찰력으로 전환하는 방법
산업 시설이 하나의 통신 프로토콜로 표준화되는 이유
대부분의 산업 현장은 단편적인 계량 환경 구축을 시작하지 않았습니다. 이는 점차적으로 발생했습니다. 패널 제작자가 주요 수익자를 위해 한 브랜드의 계량기를 설치하고, 전기 계약자가 새로운 생산 라인을 위해 다른 브랜드를 추가했으며, 조명 회로를 위해 세 번째 브랜드의 개조 프로젝트를 볼트로 고정했습니다. 각 장치는 고유한 레지스터 방언, 전송 속도 및 주소 지정 규칙을 사용합니다. 그 결과, 엄청난 양의 전기 데이터를 생성하는 시설이 탄생했지만, 에너지가 정확히 어디에서 소비되고 왜 소비되는지에 대한 간단한 질문에 답하기 위해 애쓰고 있습니다.
이것이 많은 시설 엔지니어가 측정 계층을 위해 단일 직렬 프로토콜에 집중하는 실질적인 이유입니다. 잘 구성된 스마트 게이트웨이 현장 장치와 업스트림 시스템 사이에 위치하여 RS485 트래픽을 건물 관리 플랫폼, SCADA 계층 및 클라우드 대시보드가 모든 계량기 모델에 대한 맞춤형 드라이버 없이 사용할 수 있는 이더넷 기반 형식으로 변환합니다. 12개의 지점 간 통합을 유지하는 대신 공장은 하나의 주소 지정 체계와 하나의 폴링 논리를 표준화한 다음 게이트웨이가 변환 작업을 처리하도록 합니다.
RS485 필드 트래픽을 이더넷 기반 데이터 스트림으로 변환하는 게이트웨이 장치
근본적인 동인은 소유 비용입니다. 혼합된 독점 프로토콜을 사용하는 시설에서는 계량기가 교체되거나 새 회로가 추가될 때마다 시운전 주기가 길어지고 통합 비용이 높아집니다. 공유 프로토콜 계층은 다음과 같은 이유로 이러한 마찰을 줄입니다. 모드버스 에너지 미터 규정을 준수하는 모든 공급업체의 데이터는 원칙적으로 나머지 차량에 대해 이미 문서화된 동일한 등록 논리를 사용하여 네트워크에 추가될 수 있습니다.
모드버스 RTU 통신이 실제로 공장 현장에서 데이터를 이동하는 방법
Modbus RTU 통신은 일반적으로 RS485로 연결된 공유 직렬 버스를 통한 마스터 및 슬레이브 모델을 따릅니다. 하나의 마스터 장치(일반적으로 게이트웨이 또는 로컬 컨트롤러)는 장치 주소와 기능 코드가 포함된 요청을 발행합니다. 해당 주소와 일치하는 슬레이브 장치만 응답하므로 수십 개의 미터가 동일한 물리적 케이블 쌍을 공유하는 경우에도 버스가 결정적으로 유지됩니다. 기능 코드는 작업을 정의합니다. 측정된 값에 대한 보유 레지스터 읽기, 상태 데이터에 대한 입력 레지스터 읽기 또는 구성 변경에 대한 단일 레지스터 쓰기.
RS485 에너지 미터 통합은 물리 계층 규율에 크게 의존합니다. 와이어 극성, 스타 배선 대신 데이지 체인 토폴로지, 버스 양쪽 끝의 올바른 종단 저항은 모두 미터가 더 먼 거리나 더 높은 전송 속도에서 안정적으로 응답하는지 여부에 영향을 미칩니다. 종단 저항기를 건너뛰는 시설에서는 종종 소프트웨어 문제처럼 보이지만 실제로는 배선 문제인 간헐적인 시간 초과가 발생합니다.
측정기, 분석기 및 게이트웨이: 하나의 데이터 체인에서 서로 다른 역할

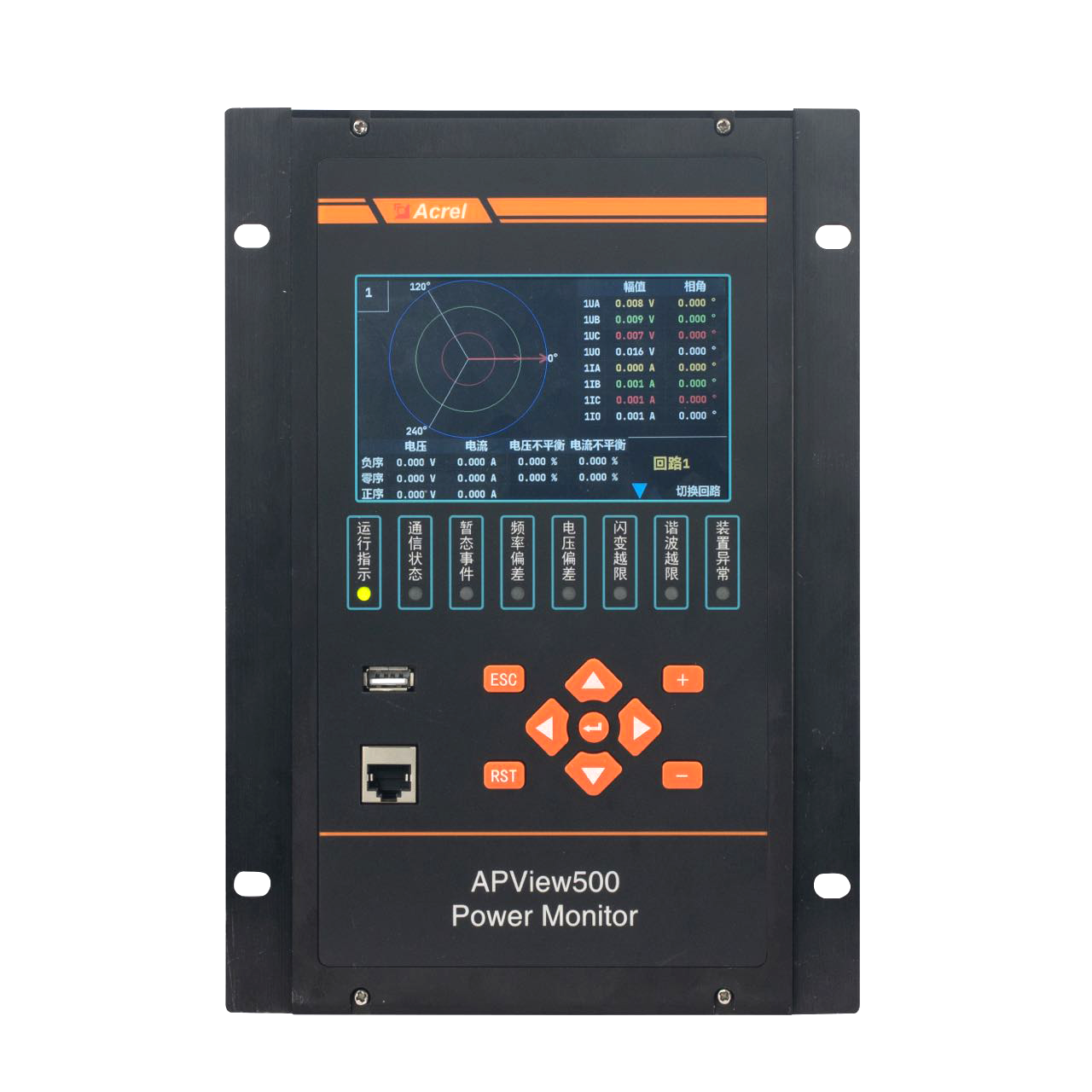

네트워크를 설계하기 전에 각 장치 유형이 실제로 기여하는 바를 분리하는 데 도움이 됩니다. 에이 다중 회로 에너지 미터 단일 장치에서 많은 피더를 측정합니다. 이는 조명 또는 서브미터 테넌트 부하와 같은 수십 개의 저전류 회로가 있는 패널에 적합합니다. 에이 전력 품질 분석기 더 나아가 기본 에너지 측정기가 일반적으로 기록하지 않는 고조파, 전압 강하, 깜박임 및 과도 이벤트를 캡처합니다. 게이트웨이는 그 자체로는 아무것도 측정하지 않습니다. 그 임무는 집계와 번역입니다.
| 장치 유형 | 주요 기능 | 일반적인 배치 |
|---|---|---|
| 다중 회로s Energy Meter | 하위 회로 소비 추적 | 배전반, 세입자 보조 계량 |
| 전력 품질 분석기 | 고조파, 새그, 과도 현상 | 주요 수입원, 민감한 로드 피더 |
| 스마트 게이트웨이 (ANet series) | 프로토콜 변환, 데이터 집계 | 커뮤니케이션실, 네트워크 캐비닛 |
ANet 게이트웨이 하드웨어 라인은 계량기가 이미 사용하는 것과 동일한 레지스터 규칙을 중심으로 설계되어 다음 섹션에서 설명하는 매핑 작업을 단축하기 때문에 계량기 집합과 자주 쌍을 이룹니다. 상호 운용되도록 설계된 장치를 선택하면 시운전 엔지니어의 부담이 되는 맞춤 구성이 줄어듭니다.
에너지 측정기 데이터 매핑: 값이 이해되도록 레지스터 구조화
에너지 미터 데이터 매핑은 어떤 레지스터 주소가 어떤 물리량에 해당하는지, 어떤 데이터 유형이 사용되는지, 원시 정수가 의미 있는 엔지니어링 값이 되기 전에 어떤 스케일링 계수를 적용해야 하는지를 문서화하는 프로세스입니다. SCADA 태그를 구성하는 사람은 누구나 시행착오를 거쳐 매핑을 리버스 엔지니어링해야 하기 때문에 이 문서를 건너뛰는 것은 통합 프로젝트가 중간에 중단되는 가장 일반적인 이유 중 하나입니다.
| 주소 등록 | 매개변수 | 데이터 유형 | 스케일링 |
|---|---|---|---|
| 0x0000 | A상 전압 | 부호 없는 16비트 | 10으로 나누기 |
| 0x0006 | A상 전류 | 부호 없는 16비트 | 10으로 나누기00 |
| 0x000C | 총 유효 전력 | 서명된 32비트 | 10으로 나누기0 |
| 0x0100 | 누적 에너지 | 부호 없는 32비트 | 10으로 나누기0 |
유용한 방법은 배선 다이어그램과 함께 레지스터 맵의 버전 제어를 유지하는 것입니다. 따라서 몇 년 후 고장난 계량기를 교체하는 기술자는 원래 주소 지정 방식을 추측할 필요가 없습니다. 가능하다면 모든 지역에 걸쳐 동일한 지도를 표준화합니다. 모드버스 에너지 미터 여러 회로 크기에 걸쳐서도 전체 패널에서 동일한 SCADA 템플릿을 모든 패널에 대해 다시 구축하는 대신 재사용할 수 있음을 의미합니다.
현장 데이터가 보여주는 것: 통합 이득 정량화
격리된 미터 판독값에서 게이트웨이 통합 네트워크로 이동하는 시설 팀은 일반적으로 두 가지 측정 가능한 효과, 즉 청구된 소비량과 측정된 소비량 간의 불일치가 적고 패널 전체에서 판독값을 조정하는 데 소요되는 수동 노력이 급격히 감소한다고 보고합니다. 다음 그림에는 공통 게이트웨이 계층과 RS485 에너지 계측기 통합을 표준화한 후 다양한 시설 유형에 걸쳐 보고된 결과가 요약되어 있습니다.
게이트웨이 구성: 전력 시스템 프로토콜 변환을 위한 실제 단계
전력 시스템의 게이트웨이 구성은 예측 가능한 순서를 따르며, 순서가 잘못된 단계를 건너뛰는 것이 대부분의 지연이 발생하는 곳입니다. 아래 목록은 대부분의 시운전 팀이 효과적인 순서를 반영합니다.
- 배선 후가 아닌 배선 전에 버스의 모든 미터에 고유한 장치 주소를 할당하십시오.
- 동일한 직렬 세그먼트를 공유하는 모든 장치에서 전송 속도, 패리티 및 정지 비트를 일치시킵니다.
- 특히 장치가 20개 이상인 세그먼트에서 버스 로딩과 데이터 최신성 사이의 균형을 맞추는 폴링 간격을 정의합니다.
- 다른 Modbus 맵, BACnet 또는 MQTT 주제인지 여부에 관계없이 각 미터 레지스터를 업스트림 프로토콜의 해당 태그에 매핑합니다.
- 핸드오버 전에 간헐적인 시간 초과 또는 소음 문제를 표면화하려면 최소 24시간 동안 흡수 테스트를 실행하세요.
산업용 프로토콜 변환은 시설에서 직렬 및 이더넷 세그먼트를 혼합하면 더욱 복잡해집니다. 그 이유는 게이트웨이가 두 가지 다른 타이밍 모델을 동시에 관리해야 하기 때문입니다. 직렬 측의 폴링 대기 시간을 과소평가하는 것은 올바르게 구성된 대시보드에 오래된 판독값이 나타나는 빈번한 원인입니다.
게이트웨이 중재 변환과 직접 지점 간 폴링 비교
일부 소규모 설치에서는 여전히 전용 게이트웨이 계층 없이 로컬 컨트롤러에서 직접 각 미터를 폴링합니다. 이는 소수의 장치에서 작동하지만 함대가 성장함에 따라 성능이 저하됩니다. 아래의 레이더 비교는 5가지 실제 차원에서 두 가지 접근 방식을 비교하는 방법을 반영합니다.
직접 폴링은 매우 적은 수의 장치에 대한 원시 대기 시간에서 게이트웨이보다 성능이 뛰어날 수 있지만 시설이 두 번째 프로토콜, 중복 컨트롤러 또는 하나의 버스에 약 15미터 이상을 추가하면 이러한 장점은 사라집니다.
일반적인 구현 문제 및 실제 수정 사항
- 중복된 장치 주소: 하나의 주소를 공유하는 두 개의 미터로 인해 응답 충돌이 발생합니다. 설치하는 동안 인쇄된 주소 로그를 유지하십시오.
- 한 세그먼트의 혼합 전송 속도: 제조업체 기본값이 다르더라도 동일한 물리적 버스에 있는 모든 장치는 일치해야 합니다.
- 스케일링되지 않은 레지스터 값: 올바른 배율 인수가 없는 원시 정수는 그럴듯해 보이지만 크기만큼 잘못된 전압 또는 전력 판독값을 생성합니다.
- 리피터 없이 긴 케이블이 연결됩니다. RS485 신호 품질은 일반적인 공급업체 정격 거리보다 저하됩니다. 중계기는 안정적인 타이밍을 복원합니다.
- 겹치는 폴링 간격: 대형 버스에서 너무 적극적으로 폴링하면 느리게 응답하는 대역폭이 부족해질 수 있습니다.
가동 전 배포 체크리스트
이 체크리스트를 비공식적인 습관이 아닌 공식적인 승인 문서로 취급하는 것은 일정에 따라 완료되는 시운전 프로젝트와 동일한 배선실을 세 번 다시 여는 프로젝트를 구분하는 것입니다.
자주 묻는 질문
Q1: 에너지 모니터링 측면에서 Modbus RTU와 Modbus TCP의 실질적인 차이점은 무엇입니까?
Modbus RTU는 직렬 RS485 버스를 통해 실행되며 미터 수준에서 일반적으로 사용되는 반면, Modbus TCP는 이더넷을 통해 실행되며 일반적으로 게이트웨이와 업스트림 시스템 간에 사용됩니다. 게이트웨이는 둘 사이의 변환을 수행합니다.
Q2: 하나의 RS485 버스를 현실적으로 공유할 수 있는 미터 수는 몇 개입니까?
사양에서는 종종 리피터 없이 세그먼트당 최대 32개의 장치를 허용하지만, 특히 시끄러운 산업 현장에서는 세그먼트당 더 적은 수의 장치를 사용하면 더 긴 폴링 빈도에서의 실제 신뢰성이 더 잘 유지됩니다.
Q3: 전력 품질 분석기에 표준 에너지 측정기와 다른 데이터 프로필이 필요한 이유는 무엇입니까?
전력 품질 분석기는 더 높은 샘플링 속도가 필요한 빠른 과도 이벤트와 고조파 콘텐츠를 캡처하므로 레지스터 세트 및 보고 주파수는 누적 에너지에만 초점을 맞춘 미터와 다르게 구성됩니다.
Q4: 서로 다른 제조업체의 미터가 동일한 Modbus 네트워크에 공존할 수 있습니까?
예, 주소 지정, 전송 속도 및 패리티 설정이 정렬되고 각 장치의 레지스터 맵이 별도로 문서화되는 한, 레지스터 레이아웃은 제조업체 간에 표준화되지 않기 때문입니다.
Q5: 새로 가동된 게이트웨이에서 간헐적으로 데이터 격차가 나타나는 가장 일반적인 이유는 무엇입니까?
대부분의 현장 보고서에서는 종단되지 않거나 부적절하게 데이지 체인으로 연결된 RS485 배선이 주요 원인이며, 버스의 장치 수에 비해 폴링 간격이 너무 공격적으로 설정된 것이 그 뒤를 따릅니다.
