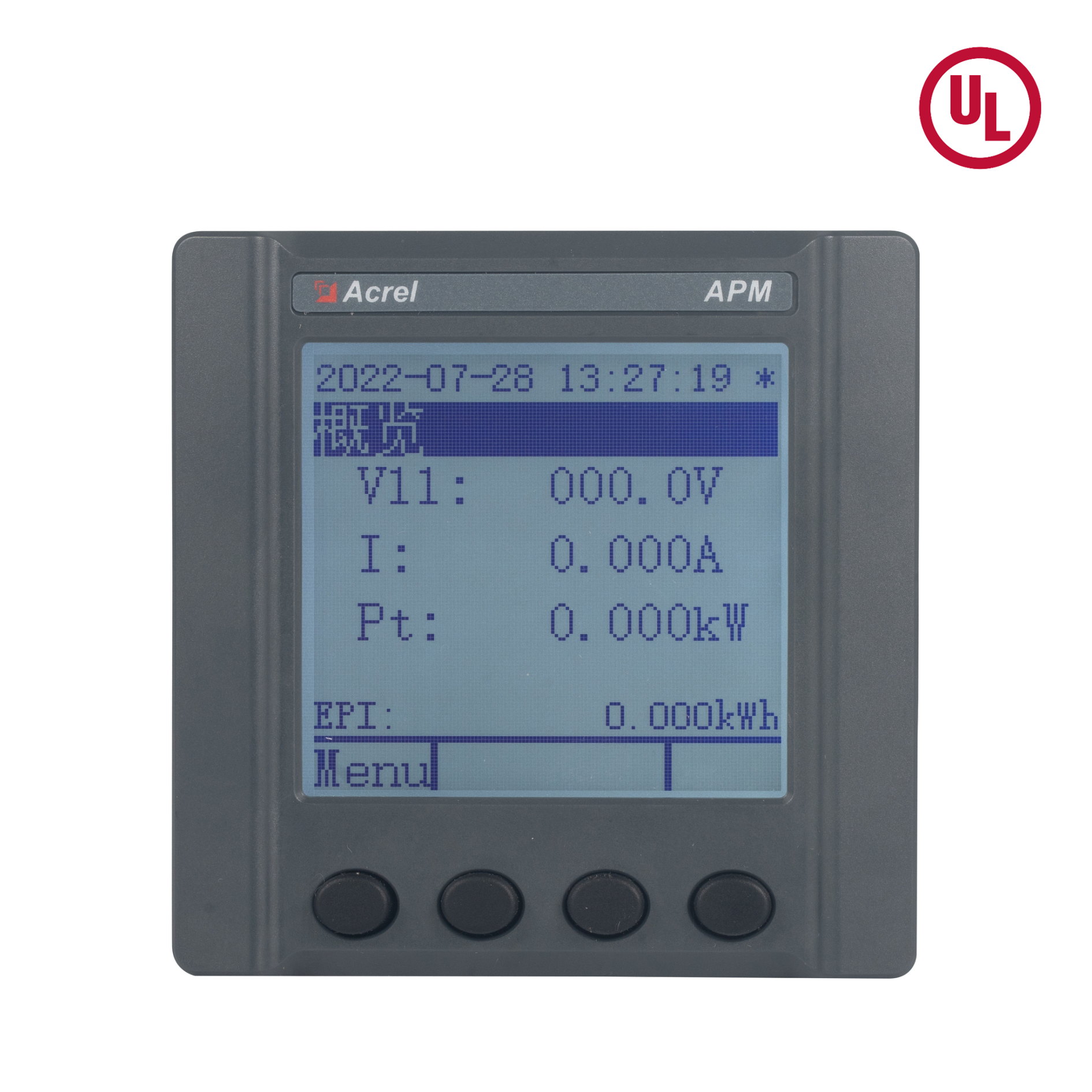

UL 인증
AC 삼상 측정
DIN 레일 또는 패널 장착 설치 옵션
4DI/2DO
2~63차 고조파
RS485 통신
CE 통신 옵션
018702106858 / 021-69156352

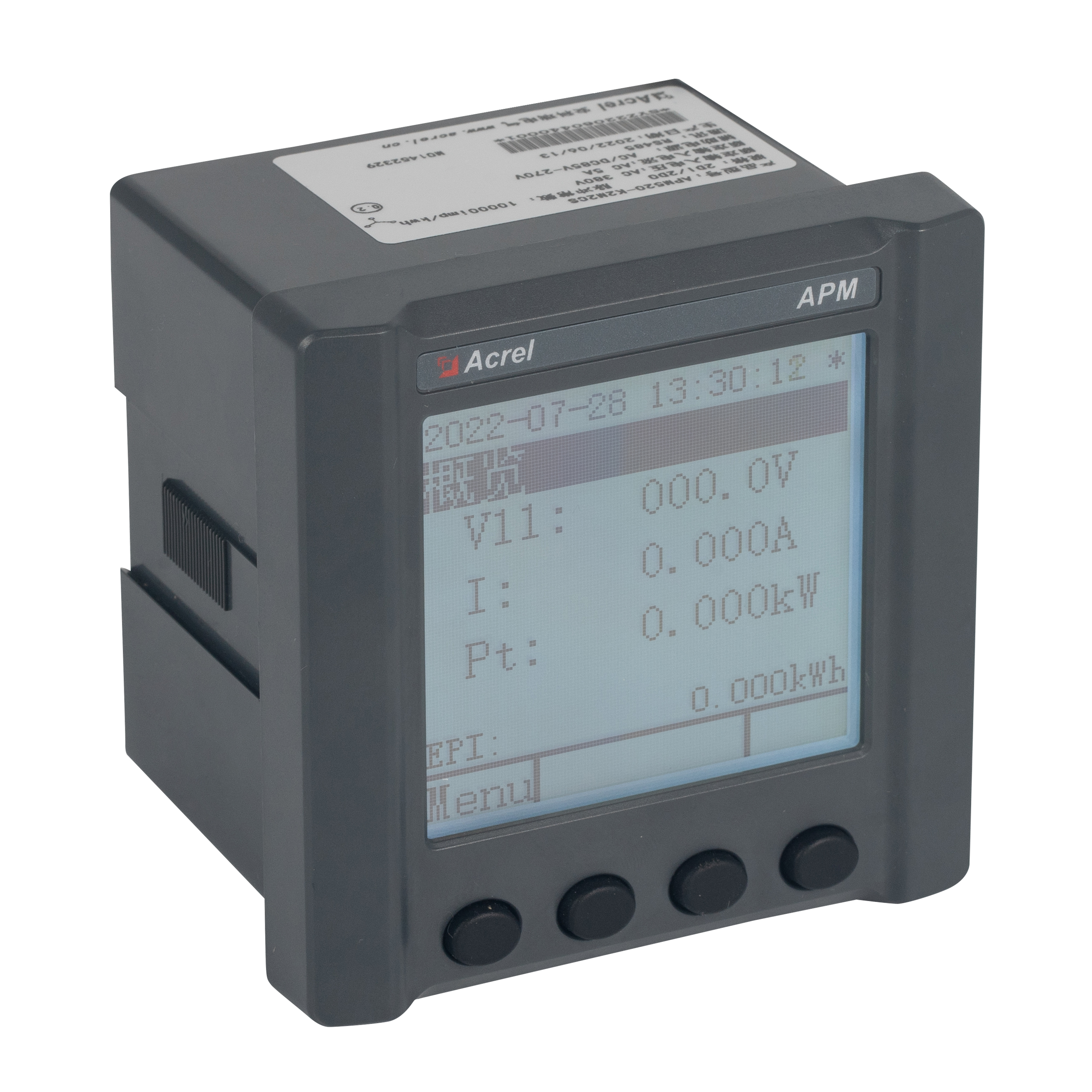

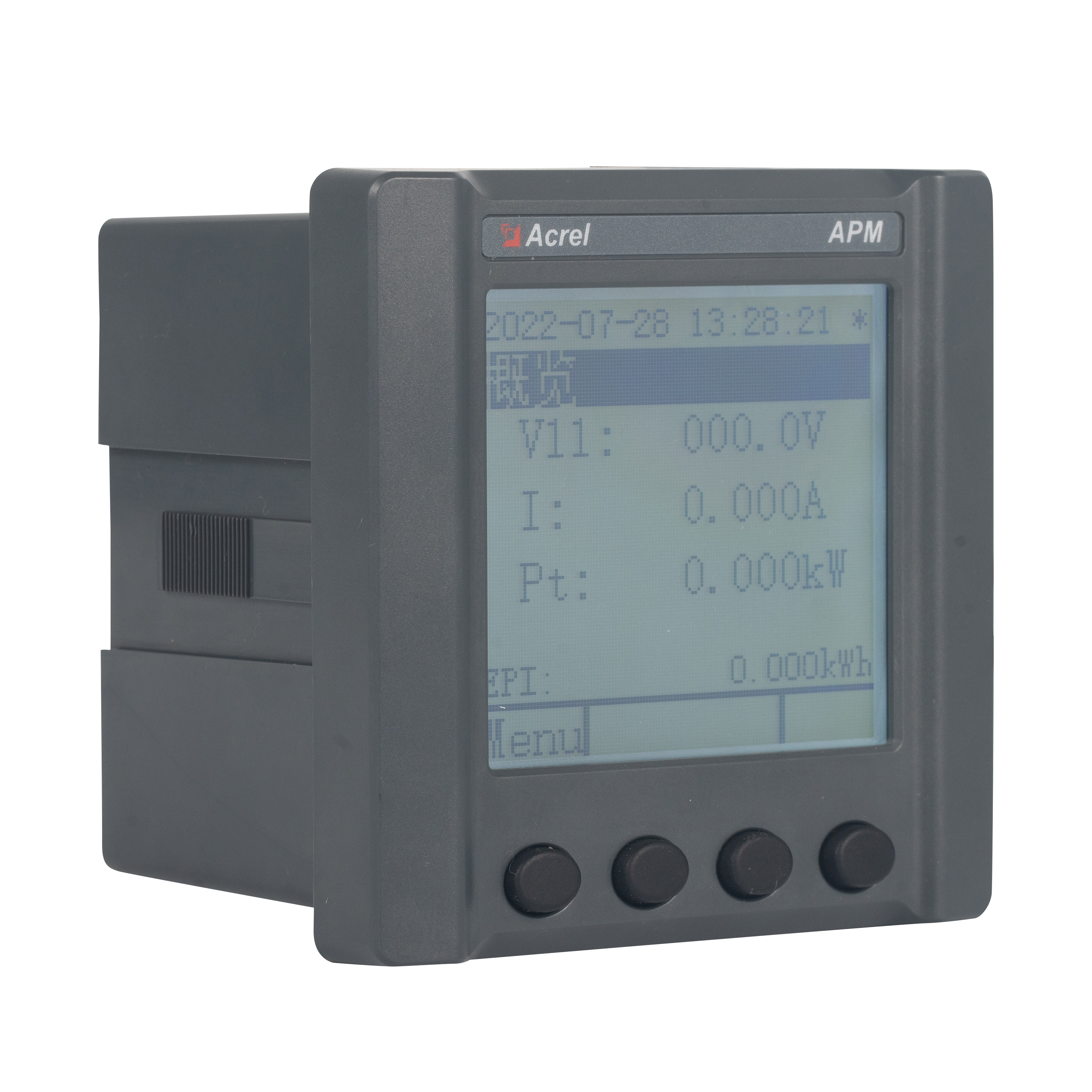

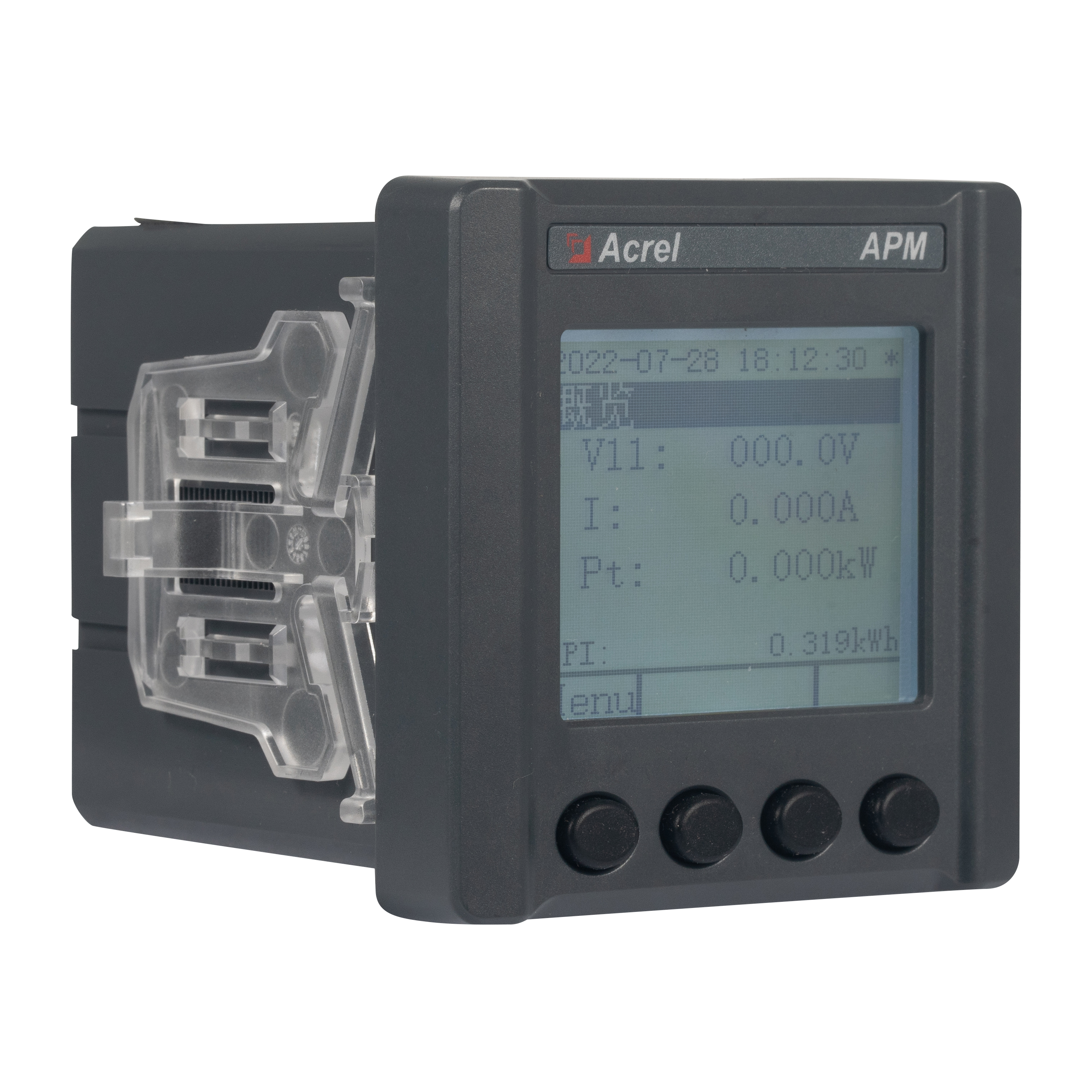

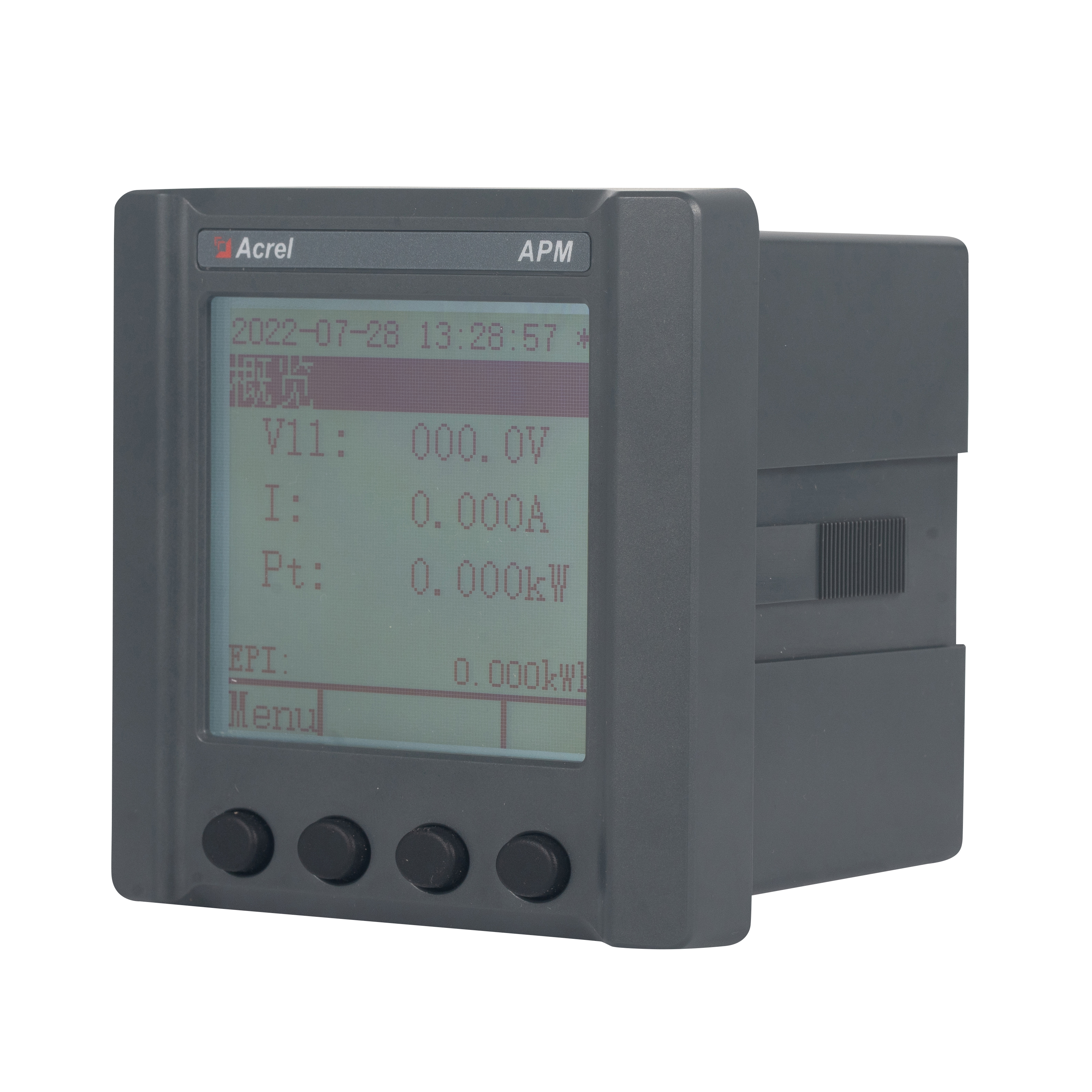

APM521 네트워크 전력계(이하 계측기)는 IEC 국제 표준에 따라 설계되었으며 전체 전기량 측정, 에너지 통계, 전력 품질 분석, 이벤트 로깅 기능 및 네트워크 통신 기능을 갖추고 있습니다. 주로 전력망의 전원 공급 품질을 포괄적으로 모니터링하는 데 사용됩니다. 이 미터 시리즈에는 풍부한 기능을 제공하는 DI/DO 모듈 및 AO 모듈이 장착되어 있어 전체 전기량 측정을 유연하게 구현하고 전기 회로의 스위치 상태를 모니터링할 수 있습니다.
기능:
| 측정된 매개변수 | 총 전기 측정 |
| 4사분면 에너지、4사분면 무효 전기 에너지、분상 전기、피상 에너지、다율 에너지 | |
| 펄스 출력 | 총유효전력, 총무효전력 전기에너지 펄스 출력 |
| 수요 | 삼상전류, 유효전력, 무효전력, 피상전력 실시간 수요량 및 최대 수요량(타임스탬프 포함), 지난달 최대 수요량(타임스탬프 포함). |
| 극단값 통계 | 이번 달과 지난 달의 전류, 선간 전압, 상 전압, 유효 전력, 무효 전력 및 기타 전기 매개 변수 극값(타임 스탬프 포함) |
| 전력 품질 | 전류, 선간전압, 상전압의 불균형 |
| 전압 위상각, 전류 위상각 | |
| 전압과 전류의 총(홀수, 짝수) 고조파 함량 | |
| 전압과 전류의 고조파 함량(2~63배) | |
| 전압 피크 계수 | |
| 전화 파형 인자 | |
| 현재 K-인자 | |
| 벡터 | |
| 전압 및 전류 파형 | |
| 기본 전압, 전류 및 역률 | |
| 전압편차, 주파수편차 | |
| 포지티브 - 시퀀스 전압, 네거티브 - 시퀀스 전압, 제로 시퀀스 전압 | |
| 포지티브 - 시퀀스 전류, 네거티브 - 시퀀스 전류, 제로 - 시퀀스 전류 | |
| 냉동전력 | 24시간동결전기에너지, 31일동동전기에너지, 12월동동전기에너지, 정기동동전기에너지 |
| 이벤트 로깅 | 최근 128개의 DID 레코드를 기록할 수 있는 DIDO 레코드 |
| 알람 로깅 | 최근 128개의 알람 기록을 기록할 수 있습니다. |
| 커뮤니케이션 | Modbus - RTU 프로토콜, DL/T 645-2007 법령 |
| 선택적 기능 | 4채널 디지털 입력 및 2채널 디지털 출력 |
| 2채널 아날로그 출력, 4-20mA | |
| Modbus - RTU 프로토콜로 두 번째 RS485 통신 채널 확장 | |
| MODBUS-TCP 프로토콜, FTP 프로토콜로 이더넷 통신 확장 |
| 품목 | 성능 매개변수 | |||
| 전압 | 정격전압(UL, CE) | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| 정격 전압(CPA) | 3P3L | 3P4L | ||
| 3x100V | 3x57.7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| 과부하 | 1.2배 정격(연속) | |||
| 1초 동안 등급 2배 | ||||
| 소비전력 | <1VA | |||
| 정확도 등급 | 오차 ±0.2% | |||
| 현재 | 정격전류(UL、CE) | 1A、5A | ||
| 정격 전류(CPA) | 0.015-0.075(6)A(활성에너지) | |||
| 3X1(6)A(무효에너지) | ||||
| 과부하 | 1.2배 정격(연속) | |||
| 1초 동안 등급 10배 | ||||
| 소비전력 | <0.2VA | |||
| 정확도 등급 | 오차 ±0.2% | |||
| 힘 | 유효, 무효, 피상전력, 오차 ±0.2% | |||
| 그리드 주파수 | UL、CE | 50Hz/60Hz, 오차 ±0.2% | ||
| CPA | 50Hz, 오류 ±0.2% | |||
| 응답률 | 200ms 이하(전압, 전류, 전력) | |||
| ≤1s(전기 에너지) | ||||
| 측정 카테고리 | 66ULN(+20%) 115ULL(+20%) CATIII | |||
| 230ULN(+20%) 400ULL(+20%) CATⅢ | ||||
| 277ULN(+20%) 480ULL(+20%) CATⅢ | ||||
| 400ULN(+20%) 690ULL(+20%) CATⅡ | ||||
| 측광 | 전기에너지 | 활성 에너지: 클래스 D(0.2S) | ||
| 무효 에너지(클래스 2 정확도) | ||||
| 보조 전원 공급 장치 | AC/DC 85-300V | |||
| 소비전력≤4W、10VA | ||||
| 전자기 호환성 | 정전기 방전 내성 클래스 IV | |||
| 전기적 빠른 과도 버스트 내성 클래스 IV | ||||
| 서지(충격) 내성 클래스 IV | ||||
| 보안 | 힘 frequency withstand voltage | 통신과 신호입력 사이, AC4kV 1분 | ||
| 절연저항 | >500MΩ 케이스에 대한 입력 및 출력 단자 | |||
| 커뮤니케이션 | 인터페이스 및 통신 프로토콜 | RS485 인터페이스, Modbus RTU 프로토콜 | ||
| 커뮤니케이션 address range | 모드버스 RTU:1~ 247; | |||
| 전송 속도 | 1200bps-38400bps 지원 | |||
| 환경 | 작동 온도 | -40℃~70℃ | ||
| 보관온도 | -40℃~ 80℃ | |||
| 상대습도 | ≤95%(응결 없음) | |||
| 고도 | ≥2000m，≤5000m전압 범위가 AC/DC 85-265V이고 전압이 277/480V 미만인 전원 공급 장치에만 적용 가능합니다. | |||
| 설치환경 | 실내 사용(건조한 장소) | |||
| IP 등급 | IP54(전면 패널), IP30(본체) | |||
| 오염도 | 2등급 | |||
| 과전압 카테고리 | OVC III | |||
| 참조 표준 | UL | CAN/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 No.61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC、CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||

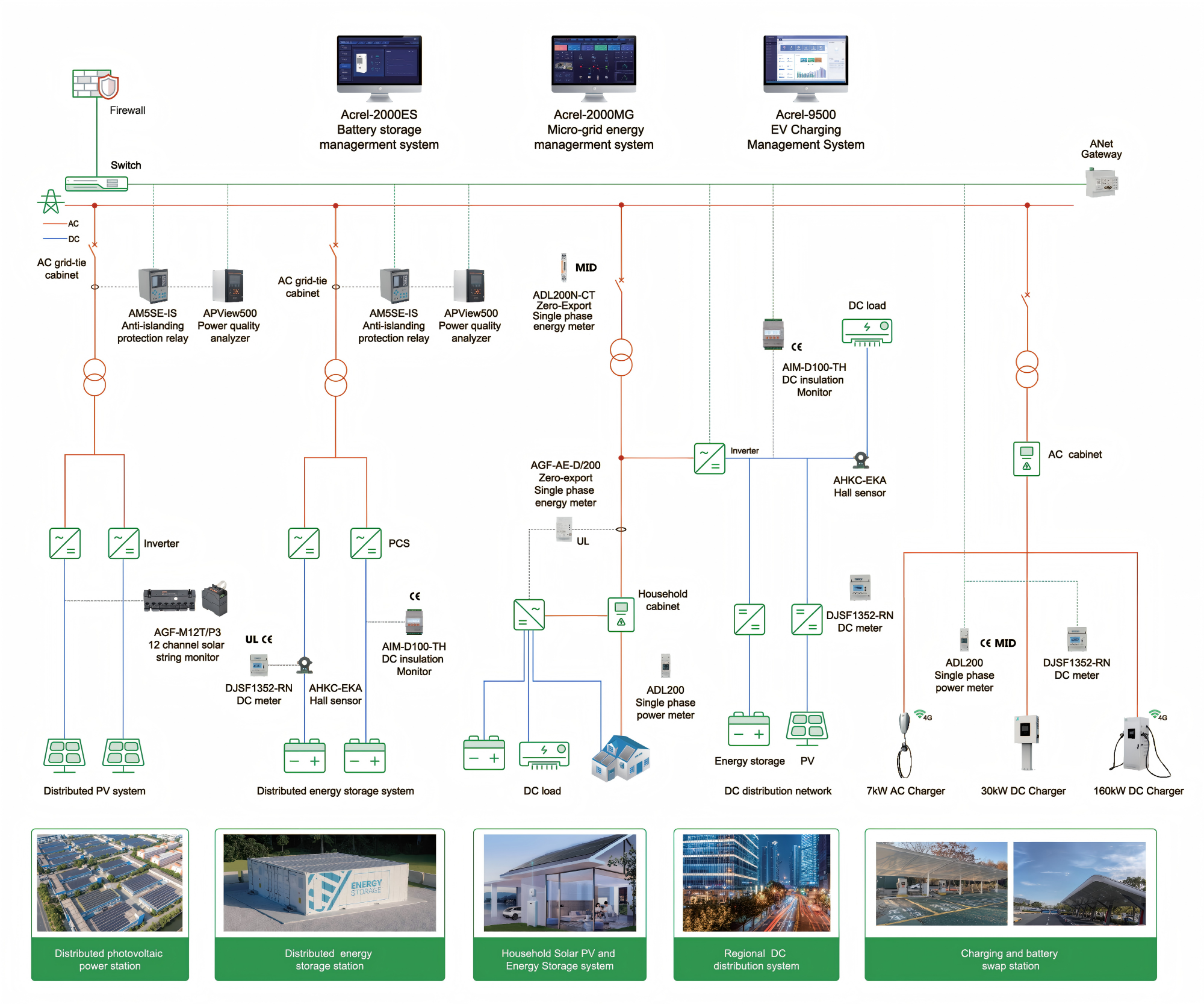

전력 모니터링 솔루션
