실제 RMS 측정
63차 고조파를 사용한 THD
K-팩터 및 파고율
불균형 및 위상각
수요와 다중관세 에너지
타임스탬프가 포함된 최대/최소 로그
018702106858 / 021-69156352

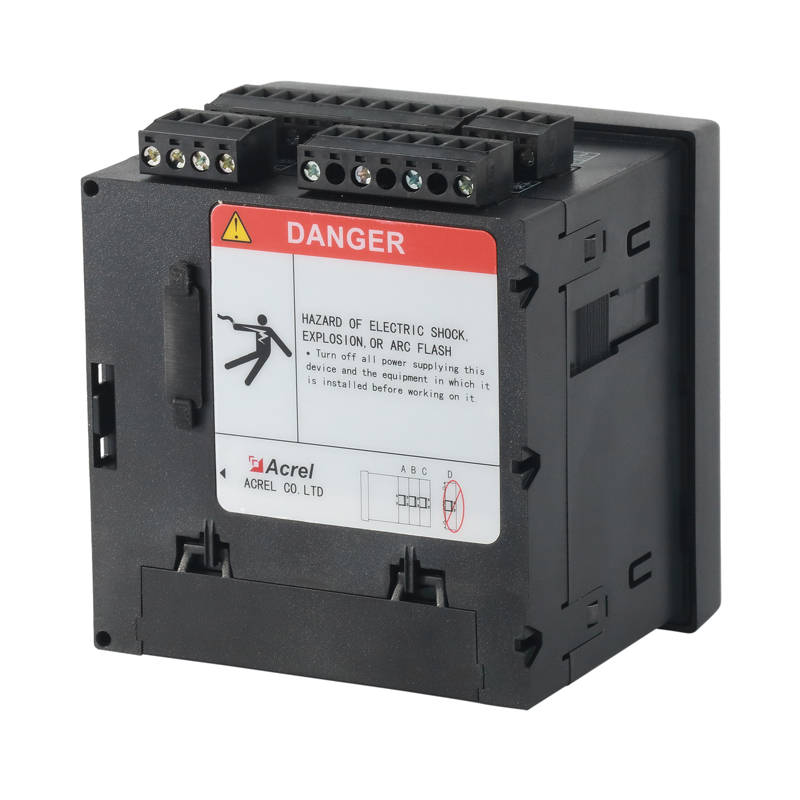

APM810은 산업, 상업 및 데이터 센터 배전반의 정확한 에너지 모니터링, 전력 품질 진단 및 임차인 하위 청구를 위해 설계된 0.2S급 3상 AC 다기능 패널 미터입니다. 컴팩트한 96×96mm DIN 인클로저에는 690V까지의 True RMS 전압, 전류, 주파수, 유효/무효/피상 전력, PF, 수요, 63번째 고조파, THD 및 4사분면 kWh/kvarh를 표시하는 컬러 TFT 터치스크린이 있습니다. 듀얼 RS485 Modbus-RTU, 이더넷 TCP/IP, BACnet/IP, SNMP 및 옵션 Wi-Fi/LoRa는 원활한 BMS/EMS 통합을 제공하며 4MB 온보드 메모리는 에너지 감사를 위해 12개월 로드 프로필을 기록합니다. 구성 가능한 과/부족 전압, 전류, PF 및 고조파 경보는 스마트 차단기 제어를 위한 릴레이 출력 또는 디지털 입력을 구동합니다. 펄스, SOE 및 관세 TOU 레지스터는 유틸리티 AMI, 태양광 넷 미터링 및 EV 충전 애플리케이션을 지원합니다. 넓은 3×57.7–690 V, 0.001–10 A 직접 또는 CT/VT 연결과 변조 방지 밀봉 기능으로 모든 스마트 그리드 또는 마이크로 그리드 배포에 적합합니다.
| 기술적인 매개변수 | 가치 | |||
| 입력 | 연결 | 단상2선, 3상3선, 3상4선 | ||
| 빈도 | 45~65Hz | |||
| 전압 | 평가: | |||
| 단상:AC 100V、400V | ||||
| 3상: AC 3×57.7V/100V(100V), 3×220V/380V(400V), 3×380V/660V(660V)(96 사이즈만 해당) | ||||
| 과부하:1.2배 정격(연속) : 1초 동안 2배 정격 | ||||
| 전력 소비:< 0.5VA | ||||
| 현재 | 평가: AC IA、5A | |||
| 과부하:1.2배 정격(연속), 1초 동안 10배 정격 | ||||
| 전력 소비:< 0.5VA | ||||
| 출력 | 전기에너지 | 출력 mode:open-collector photo-coupler pulse | ||

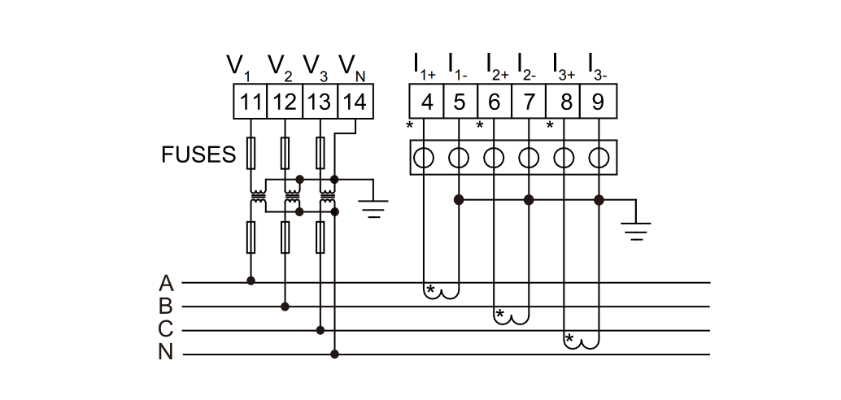

| 펄스 상수: 10000imp/kWh(설정 가능), 자세한 내용은 배선 다이어그램 참조; | ||||
| 커뮤니케이션 | RS485포트, Modbus -RTU 프로토콜, DLT645 프로토콜(버전 07 및 97), | |||
| 전송 속도 1200 ~ 38400 | ||||
| 기능 | 스위칭 입력 | 건식 접점 입력, 전원 공급 장치 내장, 모델이 KA인 경우 AC 220V 활성입니다. | ||
| 스위칭 출력 | 출력 mode: Relay normally open contact output | |||
| 접점 용량: AC 250V/3A, DC 30V/3A | ||||
| 아날로그 출력 | 4 - 20mA | |||
| 정확도 등급 | 빈도:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| 전원공급장치 | AC/DC 85-265V 또는 DC24V(±20%) 또는 DC48V(±20%) | |||
| 전력 소비 ≤10VA | ||||
| 보안 | 상용주파 내전압 | 전원 공급 장치//스위칭 출력// 전류 입력//전압 입력 및 전송// 통신 //펄스 출력//스위칭 입력 AC 2 kV 1분; | ||
| 전원공급장치, 스위칭 출력, 전류 입력, 전압 입력 사이 AC 2 kV 1분; | ||||
| 전송、통신、펄스 출력、스위칭 입력 AC 1kV 1분 간; | ||||
| 절연저항 | 입력、Output end to machine enclosure >100MΩ | |||
| 환경 | 온도 | 작업: -25°C~ 65°C 보관: -40°C ~ 80°C | ||
| 습도 | ≤93%RH 비응축 | |||
| 고도 | ≤2500m | |||

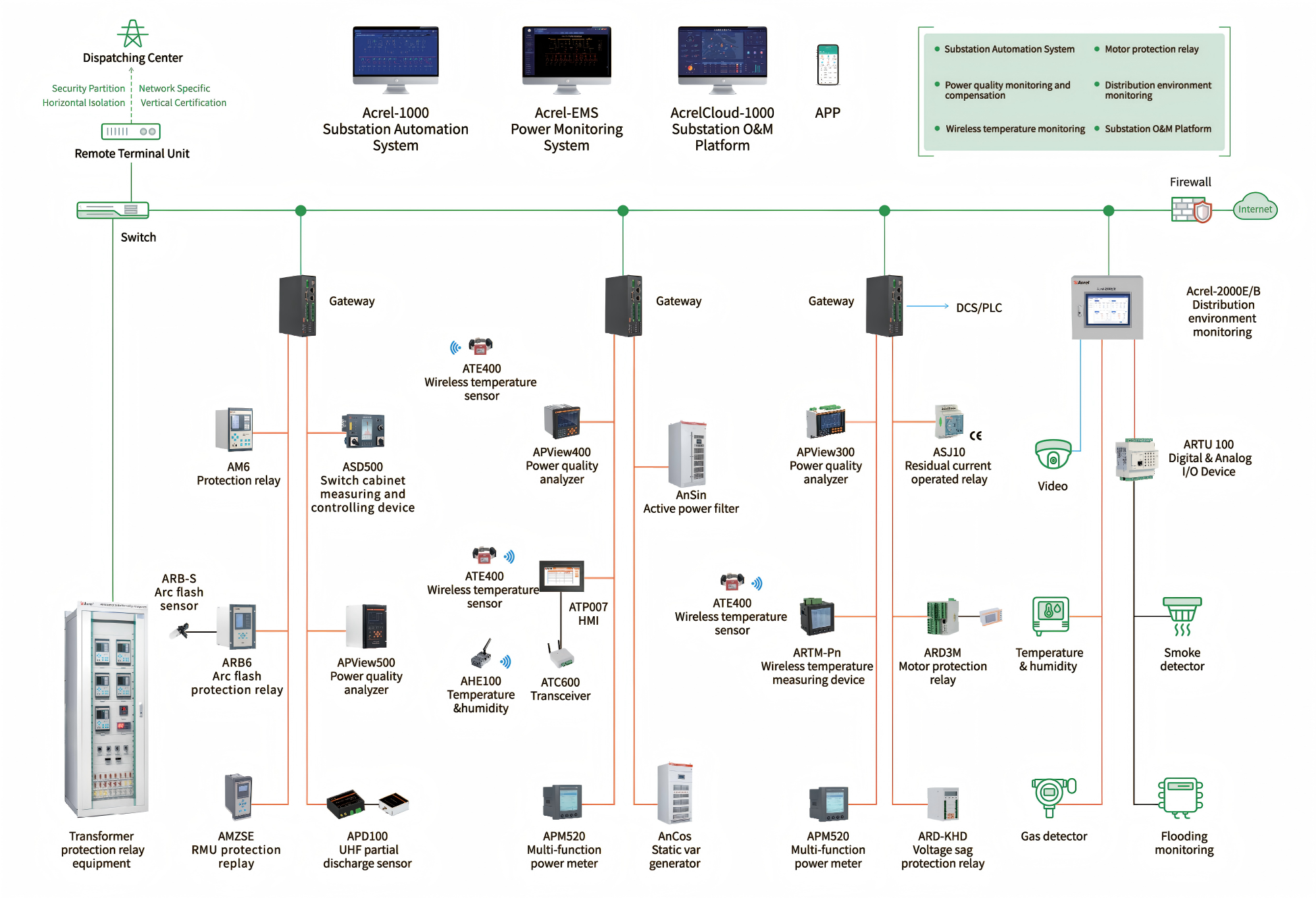

전력 모니터링 솔루션
