IEC61557-8
정격 전압: 50V~1000V
CHAdeMO 3.0 및 CCS(결합 충전 시스템) 준수
저전압 및 과전압 감지
측정 펄스 발생기 비활성화를 위한 정지 모드
018702106858 / 021-69156352

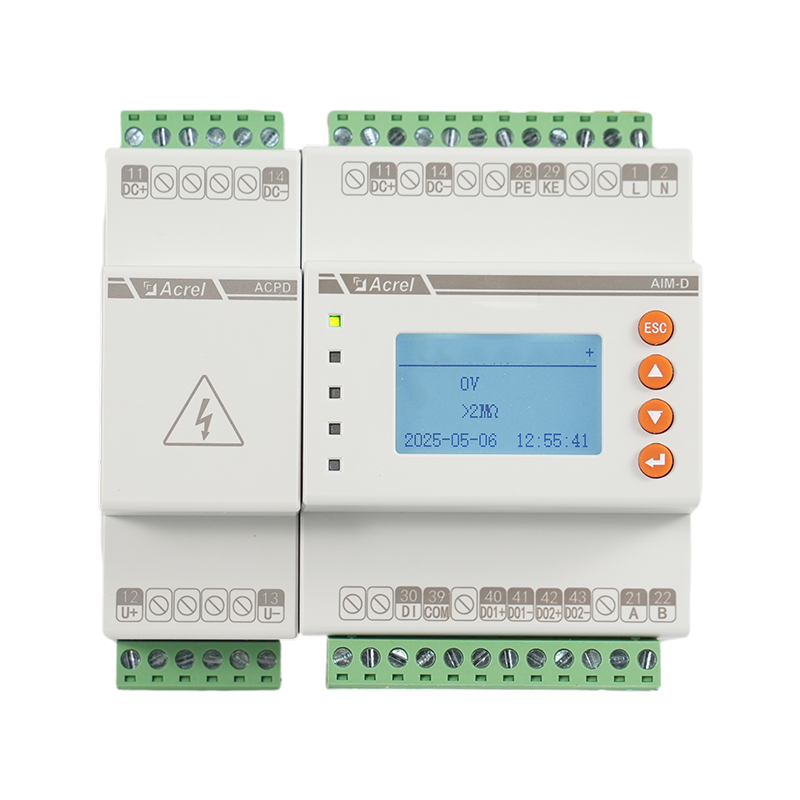

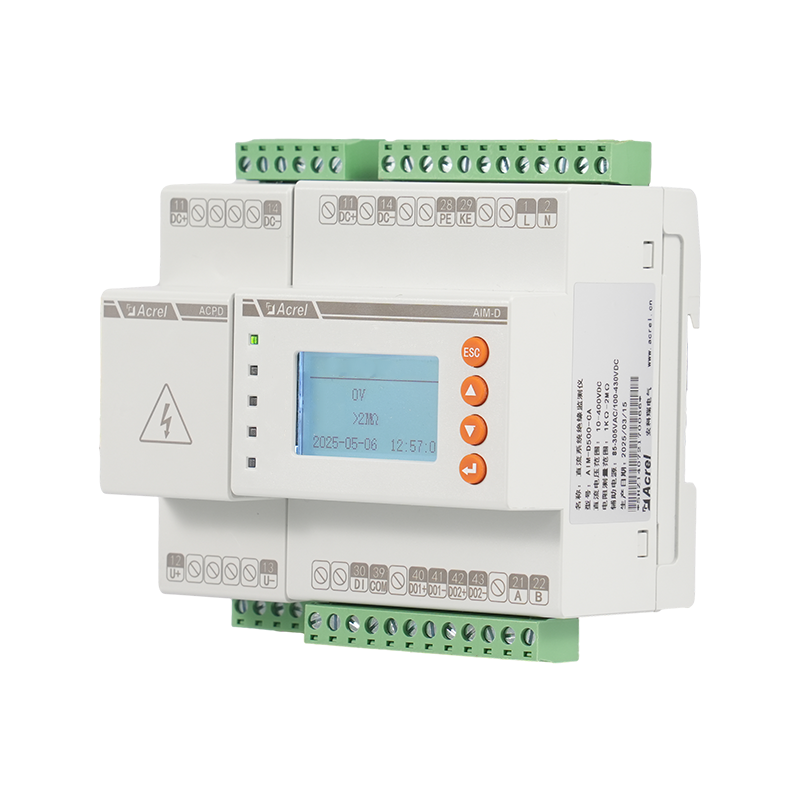

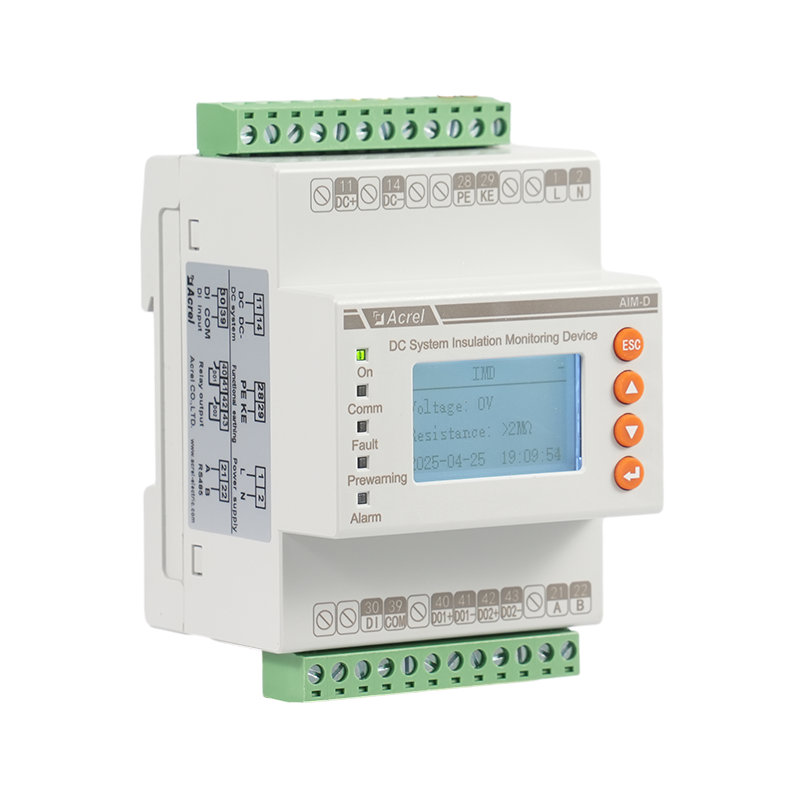

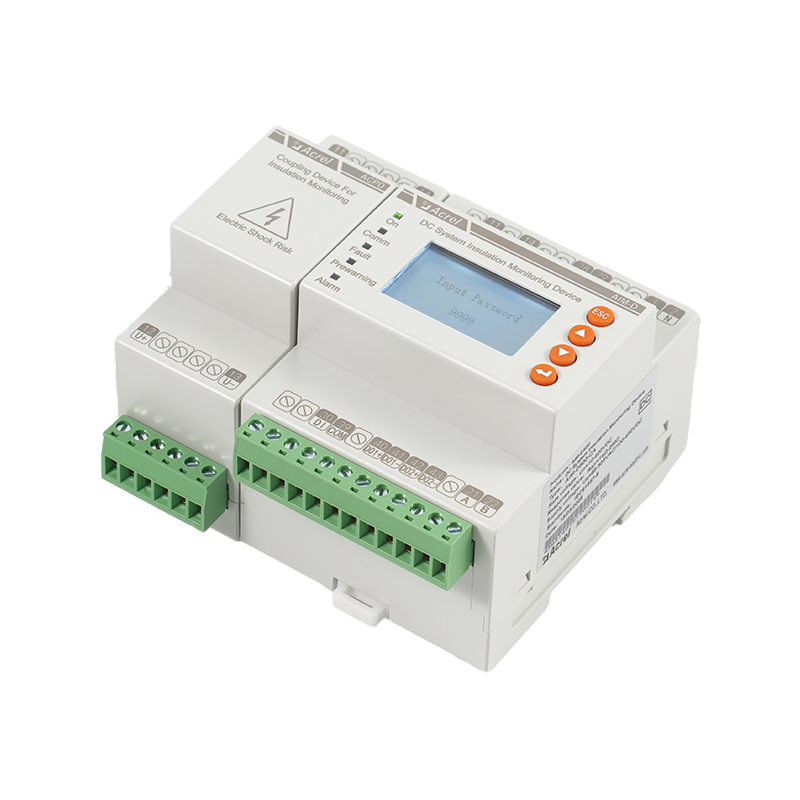

Acrel AIM-D500-CA DC 절연 모니터는 0~1000V DC 시스템용으로 설계된 최첨단 장치로, IT 시스템의 절연 저항을 지속적으로 모니터링하여 전원 공급 장치의 안전을 보장합니다.
IEC 61557-8의 요구 사항을 충족하며 CCS(결합 충전 시스템) 및 CHAdeMO 3.0 표준과 호환됩니다.

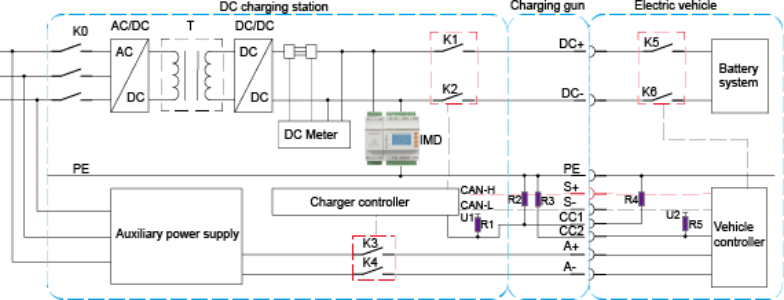

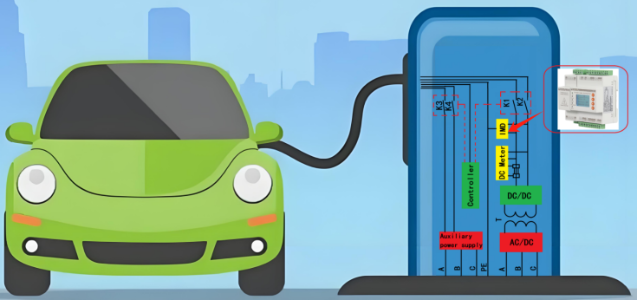

50V~1000V의 공칭 시스템 전압 범위로 DC 충전소의 절연 저항을 모니터링할 수 있습니다.

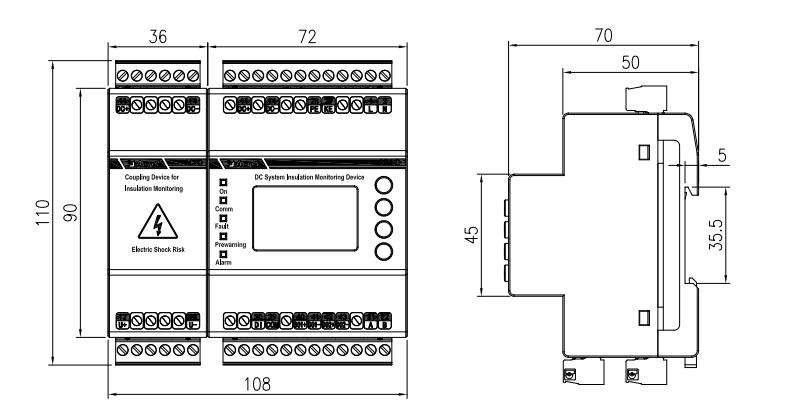

이 장치는 4개의 모듈 인클로저와 DIN 레일 장착 기능을 갖추고 있어 기존 시스템에 쉽게 설치하고 통합할 수 있습니다.
또한 시스템 전압을 측정하고 저전압 및 과전압 상태를 감지하는 기능도 있습니다.
정지 모드를 사용하면 Modbus 프로토콜, 장치 메뉴 또는 외부 버튼을 사용하여 측정 펄스 발생기를 비활성화할 수 있습니다.

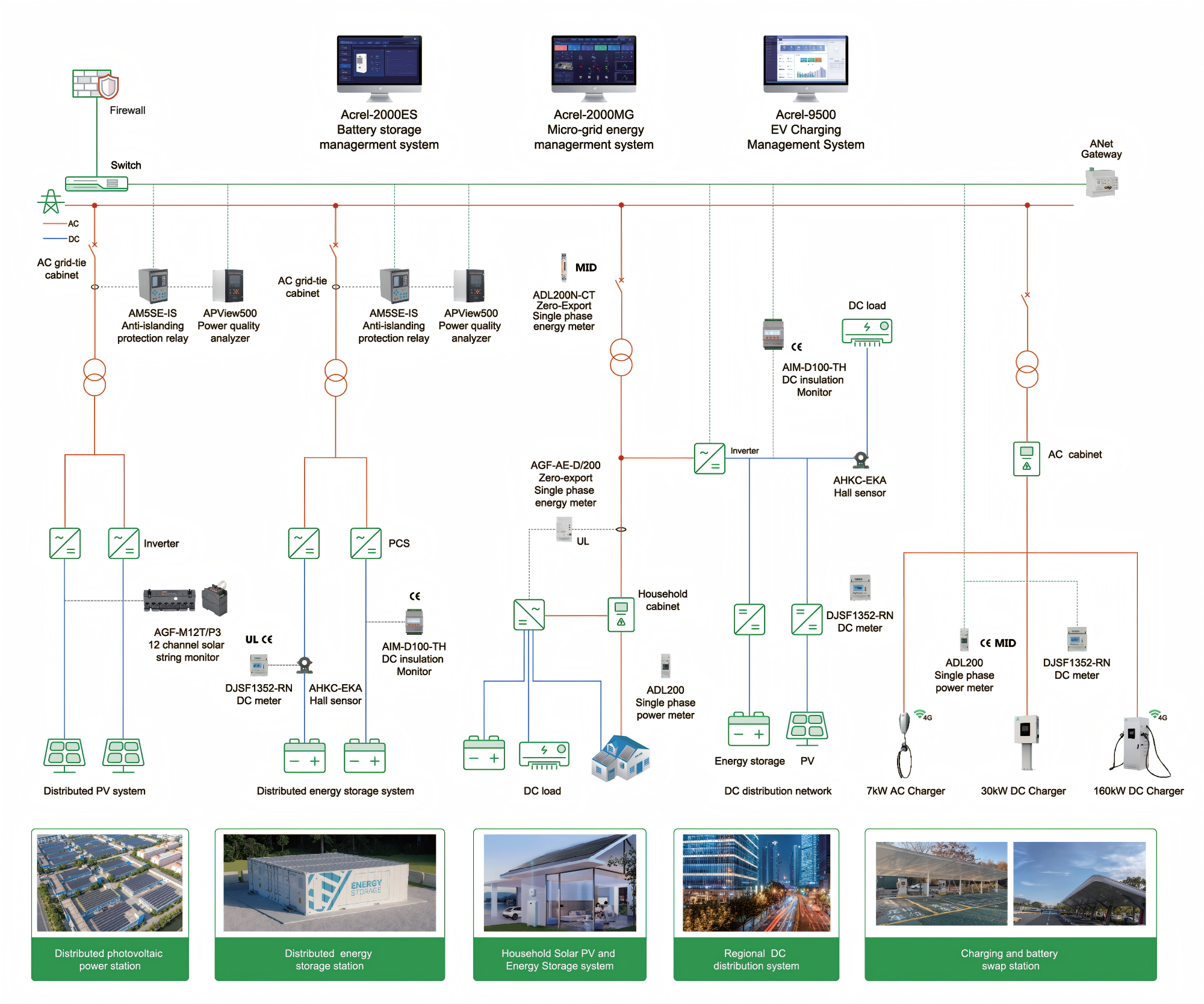

AIM-D500-CA는 발전소, 변전소, EV 충전기, UPS 시스템, 태양광 시스템과 같은 애플리케이션에 이상적인 솔루션입니다.
| 품목 | 매개변수 | |
| 공급 전압 | 공급 전압 Us | 에이C/DC 85~265V |
| 빈도 | 50/60Hz | |
| 소비전력 | ≤ 5W | |
| 모니터링 중인 IT 시스템 | 공칭 ACPD300을 사용한 시스템 전압, Un | DC 50 … 1000V |
| 공칭 ACPD300이 없는 시스템 전압, Un | DC 50 … 400V | |
| 응답 값 | 응답값(절연 사전 경고) | 절연 경보 한계값 … 2M Ω |
| 응답값(절연경보) | 1천 Ω… 2M Ω | |
| 친척 불확실성 | ± 15%, ± 2천 Ω | |
| 저전압 탐지 | (80%~100%) 안(해제) * | |
| 과전압 감지 | (100%~120%) 안(해제) * | |
| 정확성 | 1%, ± 1V | |
| CC에스 및 CHAd전자M오 3.0 모드 | 허용 시스템 누설 용량 | ≤ 20 μ에프 |
| 절연저항 측정 및 표시범위 | 1천 Ω… 2M Ω | |
| 측정 불확실성 / 상대적 불확실성 | C 전자 ≤ 5 μ에프 : ± 15%, ± 2천 Ω | |
| C 전자 >5 μ에프 그리고 R F >100,000 Ω : ± 15% | ||
| 응답 시간 | ≤ 10초 | |
| 인터페이스 | RS485/모드버스-RTU | |
| 릴레이 출력 | 2 x 1 비접점, AC 250V,3A, DC 30V,5A | |
| 환경 | O 작동 온도 | - 1 0 ℃ ~ 55 ℃ |
| S 보관 온도 | - 2 0 ℃ ~ 70 ℃ | |
| H 우미도 | 95%RH 이하 , 결로가 없을 것 부식성 가스 | |
| A 고도 | 2000m 이하 | |
| 무게 | AIM-D500-CA | 244.3g |

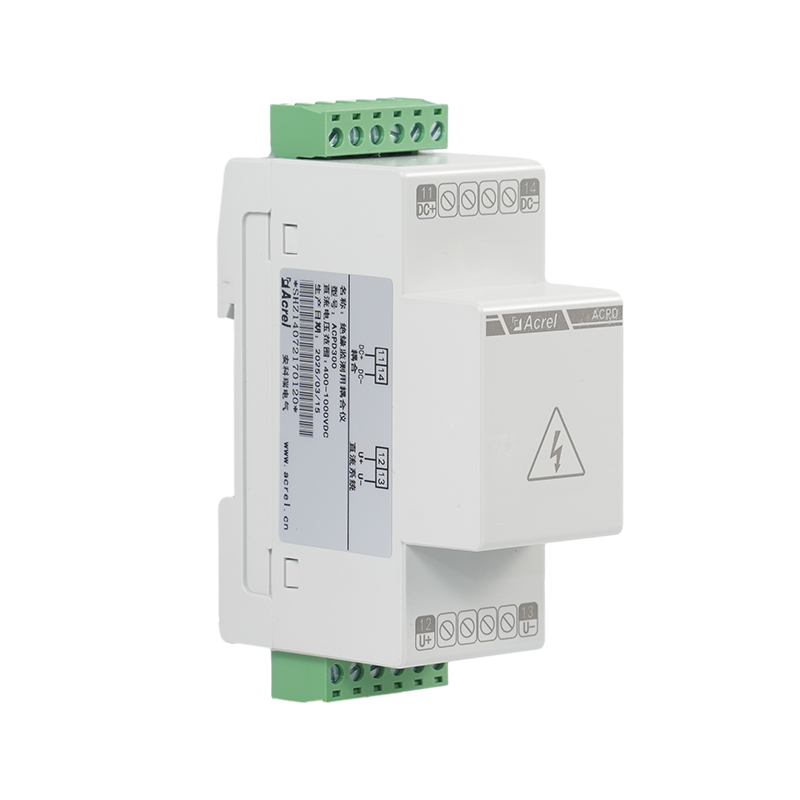

| ACPD300 | 86.1g | |
| 인증 | CE, IEC, RoHS | |
