다중 회로 측정
3-in-1 CT 장착
정격 전류: 5A/100A/400A/600A
4G/WiFi/이더넷/LoRa/LoRaWAN 통신
최대. 4개 채널 삼상 또는 12개 채널 단상
CE 인증
RS485 통신
신청: 아파트, 공장 생산 라인, 학교
018702106858 / 021-69156352
Acrel ADW210 다중 회로 에너지 계측기는 효율적인 에너지 모니터링을 위해 설계된 매우 다양한 기능을 갖춘 고급 계측기입니다. 외부 모듈을 통해 무선 통신(예: 4G/WiFi/Ethernet/LoRa/LoRaWAN)을 지원할 수 있습니다.
3 - in - 1 CT가 장착되어 5A, 100A, 400A, 600A를 포함한 다양한 정격 전류를 지원하므로 다양한 시나리오에서 유연하게 적용할 수 있으며 쉽게 설치할 수 있습니다.

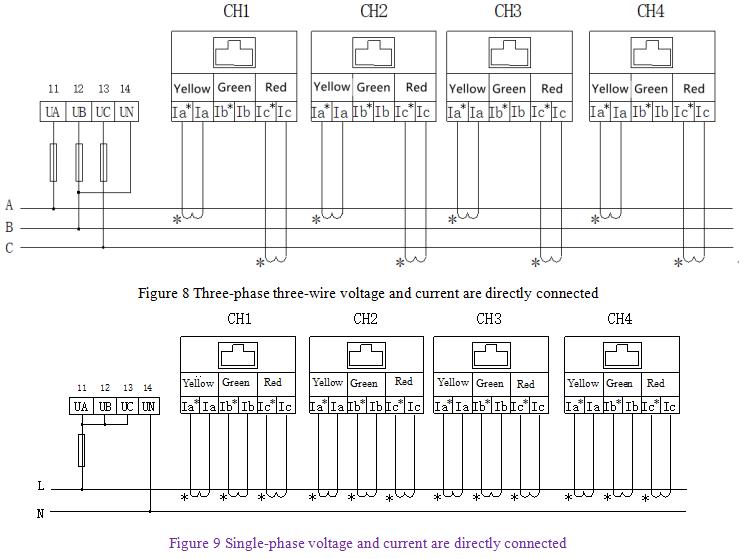

3상 회로의 최대 4개 채널 또는 단상 회로의 12개 채널을 동시에 측정할 수 있습니다. Modbus - RTU 프로토콜을 기반으로 한 RS485 통신을 통해 안정적인 데이터 전송을 보장합니다.
이 장치는 CE 인증을 획득하여 안전성과 품질을 보장합니다. 아파트, 공장 생산 라인, 학교 및 기타 환경에 널리 적용 가능하며 정확하고 포괄적인 에너지 모니터링을 제공합니다. 강력한 기능과 안정적인 성능으로 에너지 관리를 위한 탁월한 선택입니다.
| 기술적인 매개변수 | 가치 | ||||
| 입력 | 공칭 가치 | 정격전압 | 현재 평가 | ||
| DC 0-1000V 물리적 배선 다이어그램을 참조하세요. | 션트 ： 0-75mV ; | ||||
| 홀 센서 ： 0-5V, 100mA 등. | |||||
| 과부하 | 1.2배 정격(연속); 2회 정격/1초; | ||||
| 소비전력 | 전압: 0.2VA 이하, 전류 0.1VA 이하 | ||||
| 정확도 등급 | 클래스 1 또는 클래스 0.5 | ||||
| 기능 | 디스플레이 | 8비트 세그먼트 LCD 화면(LCD) | |||
| 통신 인터페이스 | RS485 （ 두 채널 옵션 ) | ||||
| 통신 프로토콜 | 모드버스-RTU , DL/T 645-2007 , DLT698 | ||||
| 스위치 | 스위치 output | 2개의 릴레이 출력, 2A/30VDC 또는 2A/250VAC | |||
| 스위치 input | 2개의 건식 접점 입력 | ||||
| 펄스 출력 | 두 번째 펄스 출력, 에너지 펄스 출력 | ||||
| 미터 메뉴 설정에서 SYS->PLUS 디스플레이를 참조하세요. 예: 미터는 100imp/kWH인 100을 표시합니다. | |||||
| 전원공급장치 | 전압 범위 | AC/DC 85-265V 또는 DC12V(±10%) 또는 DC24V(±10%) 또는 DC48V(±10%) | |||
| 소비전력 | 3W 이하 | ||||
| 상용주파 내전압 | 전원 // 신호 입력 / / 기타 회로 3.5kV/1min | ||||
| 전원 공급 및 신호 입력을 제외하고 다른 회로는 서로 연결되지 않습니다. 2kV/1min | |||||
| 임펄스 내전압 | ±6.5KV | ||||
| 절연저항 | ≥ 40MΩ | ||||
| 평균 무장애 근무시간 | ≥50000h | ||||
| 환경 | 온도 | 정상 작동 온도: -25°C ~ 65°C; 작동 온도 제한: -40 °C ~ 70 °C; | |||
| 보관 온도: -40 ℃~ 80 ℃ | |||||
| 습도 | 93%RH 이하, 결로 없음, 부식성 가스 없음 | ||||
| 고도 | ≤2500m | ||||
