저항 모니터링
과전압 및 저전압 경보
경고 및 경보
LED 표시/LCD 디스플레이
3채널 릴레이 출력
이벤트 기록
018702106858 / 021-69156352

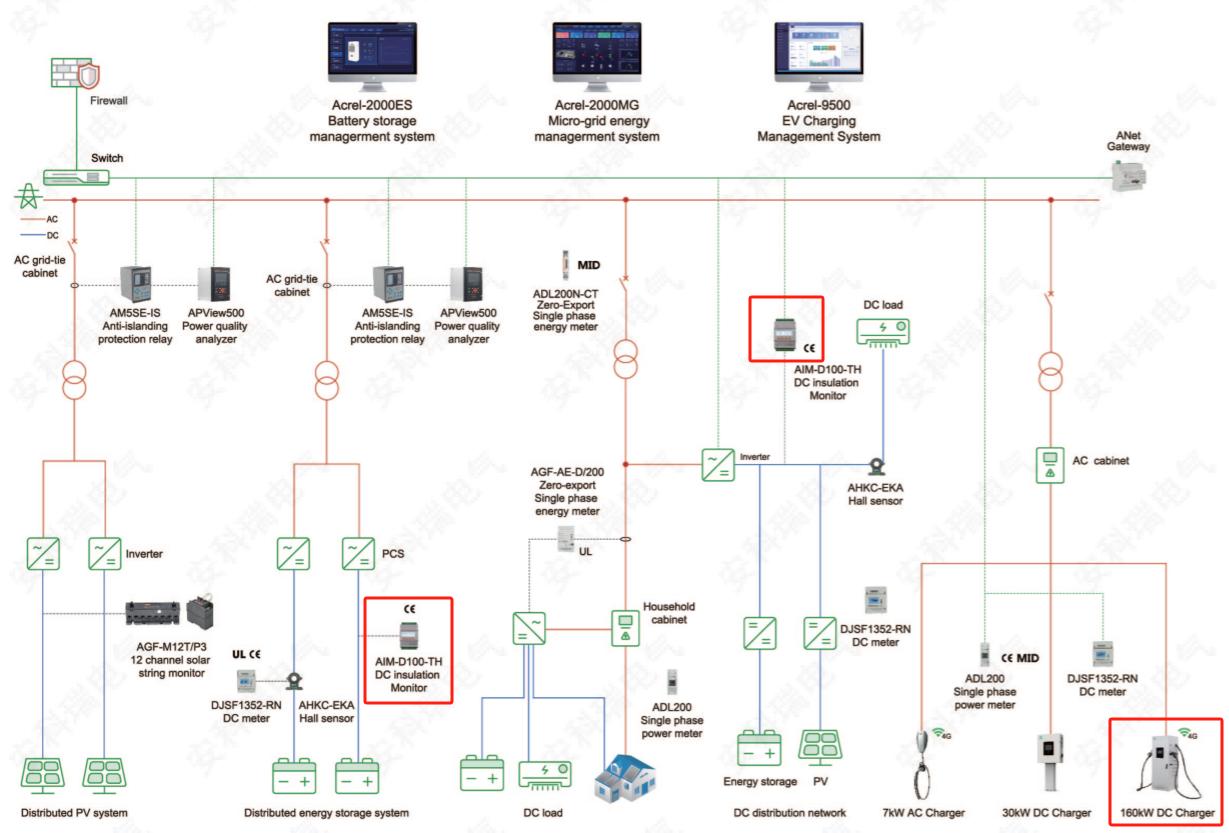

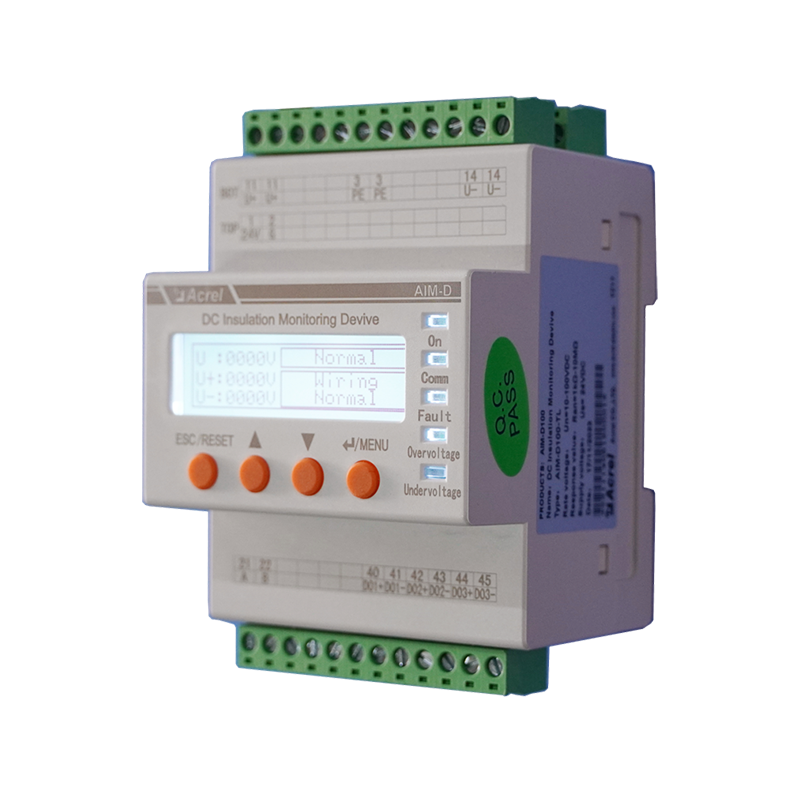

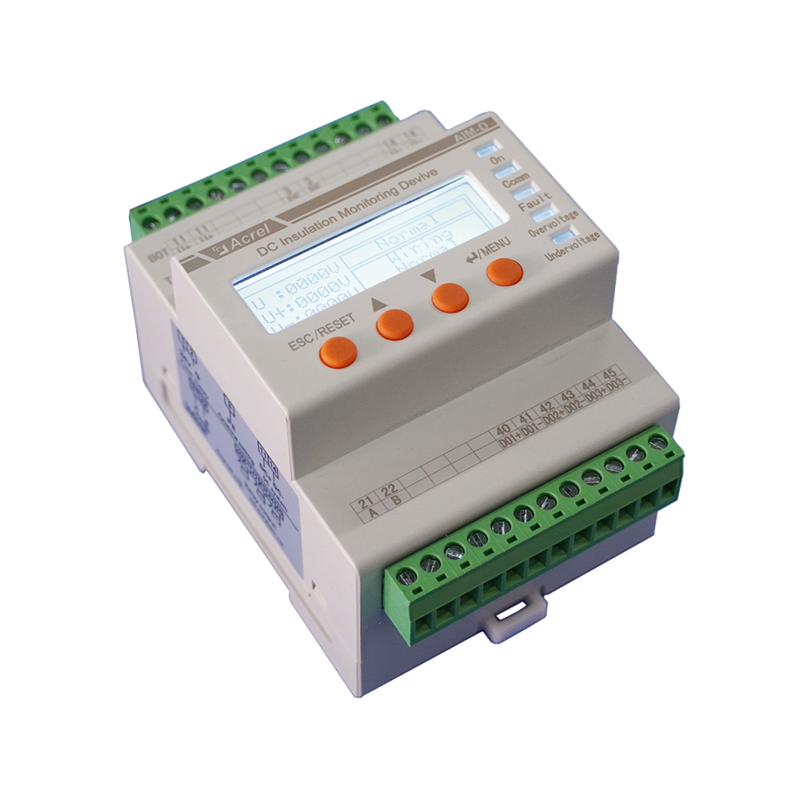

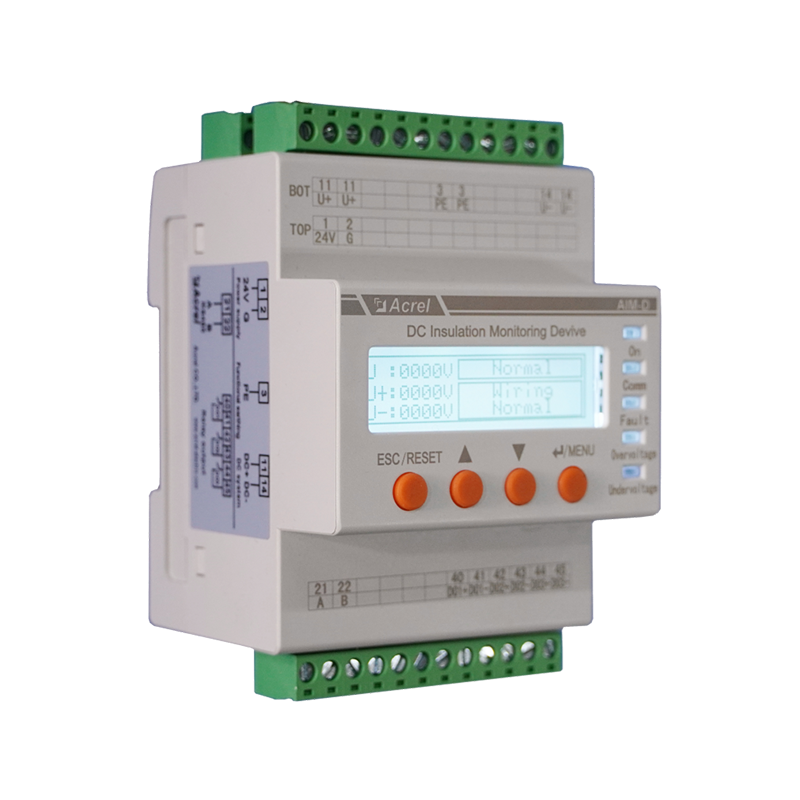

AIM-D100-TH DC 절연 모니터는 10-1000V DC 시스템용으로 설계되었습니다. IT 시스템의 절연 저항을 지속적으로 모니터링하여 전원 공급 장치의 안전을 보장합니다. 절연 저항이 설정값 아래로 떨어지면 잠재적인 문제를 경고하므로 발전소, 변전소, EV 충전기, UPS, 태양광 발전 시스템과 같은 애플리케이션에 이상적입니다.
| 기술적인 매개변수 | 기술 사양 | |
| 보조전원 | DC 12 ~36V | |
| 최대 전력 소비 | ≤ 6 여 | |
| 전압 모니터 | 전압 범위 | 에이IM-D100-TH: DC 100~1000V ; |
| 에이IM-D100-TL: DC 10~100V | ||
| 정확도 | 0.5 | |
| 과전압 임계값 | ≥ 정격전압 * 1 2 0% | |
| 저전압 임계값 | ≤ 정격전압 * 8 0% | |
| 절연 모니터링 | 절연 저항 범위 | 1 kΩ~ 10M Ω |
| 경고 및 경보 범위 | 10kΩ~10MΩ | |
| 정확도 | 1~10kΩ: ±1k; 10,000~500,000: ≤3% | |
| 시스템 누설 용량 | ≤5μF | |
| 모니터링 방법 | 주기 방아쇠: 5~500초 지연 설정할 수 있습니다. | |
| 통신 트리거: 요청 시 읽기 | ||
| 절연 모니터링 speed | 500ms/주기; 1000ms/주기 | |
| 내부 DC 임피던스 | ＜ 1 MΩ | |
| 경보방식 | LCD, LED 표시기, 릴레이 출력 | |
| A 경보 출력 | 3개의 릴레이 출력, N/오 또는 N/C 설정 가능 | |
| 접점 용량 | AC 250V 5A ; | |
| DC 30V 5A | ||
| 오류 기록 | 20 오류 기록 s | |
| 커뮤니케이션 | RS485 인터페이스, Modbus-RTU 프로토콜 | |
| 설치 | DIN 레일 설치 | |
| 보호 수준 | IP30 | |
| 환경 | O 작동 온도 | - 2 0~ 60 ℃ |
| S 보관 온도 | - 25 ~ 7 5℃ | |
| R 상대습도 | <95% , 결로 없이 | |
| A 고도 | < 20억 | |
