최대. 12개 회로 삼상 측정
최대. 36개 회로 단상 측정
CT별 입력 전류 5A
빌링 시스템을 위한 선불/후불 기능
kWh 클래스 0.5
RS485 통신
이더넷 통신 옵션
018702106858 / 021-69156352

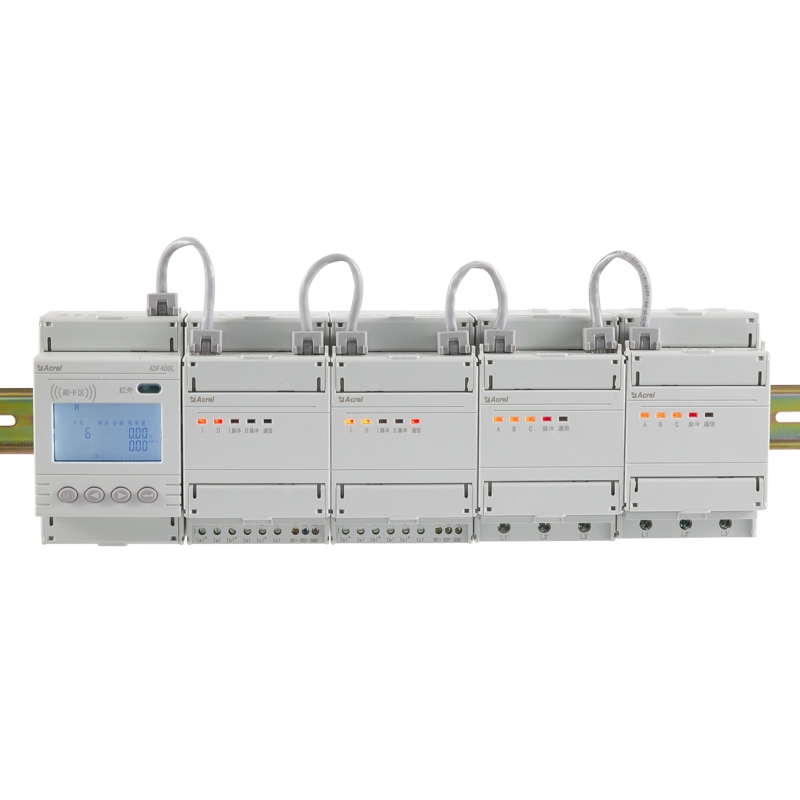

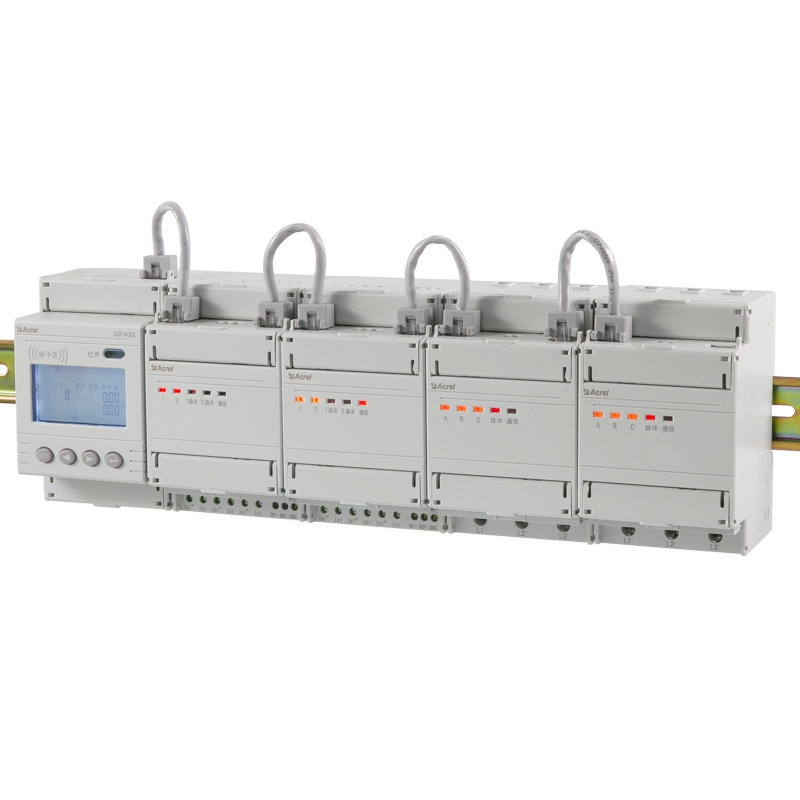

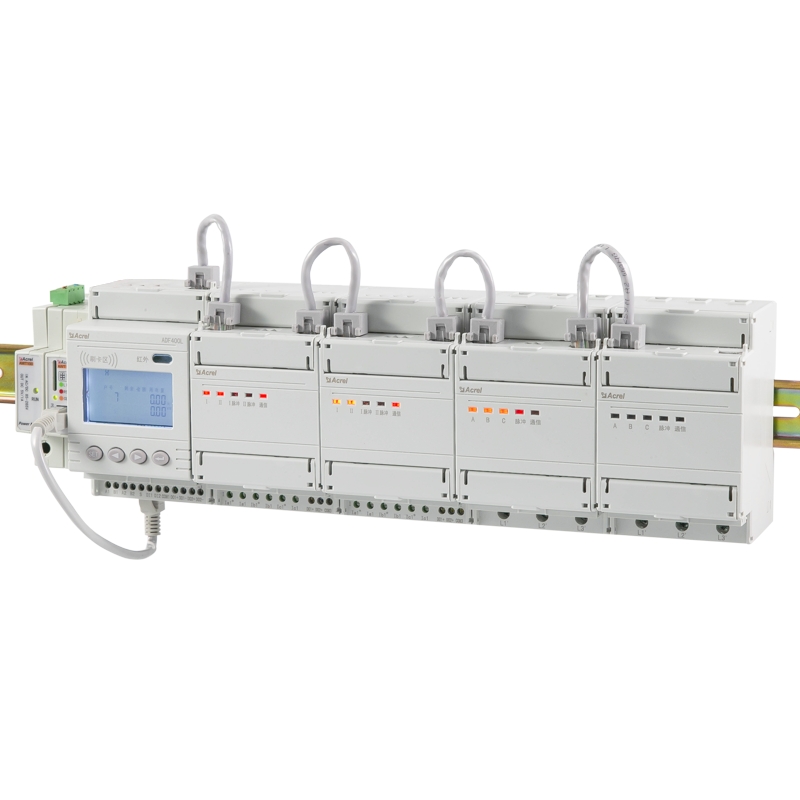

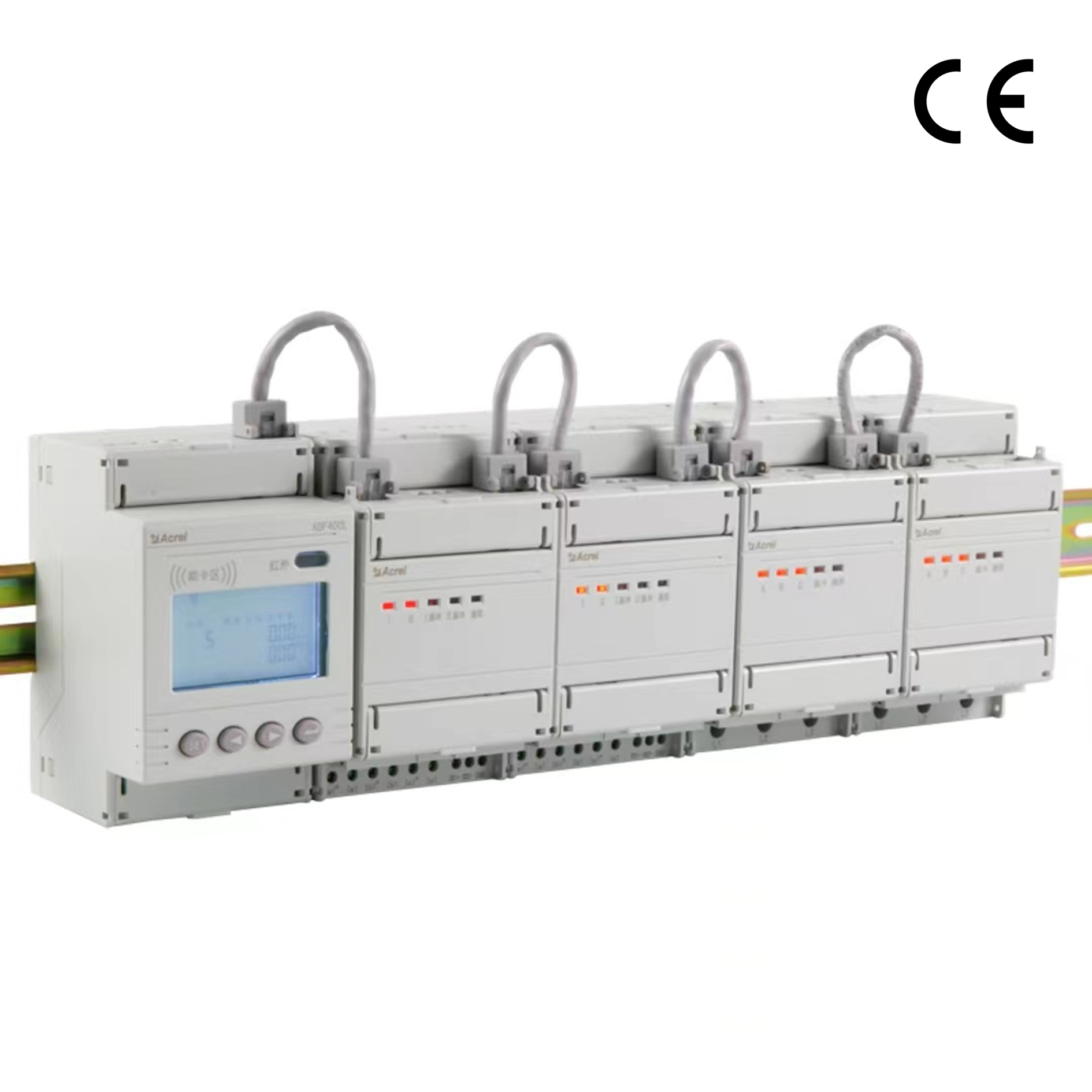

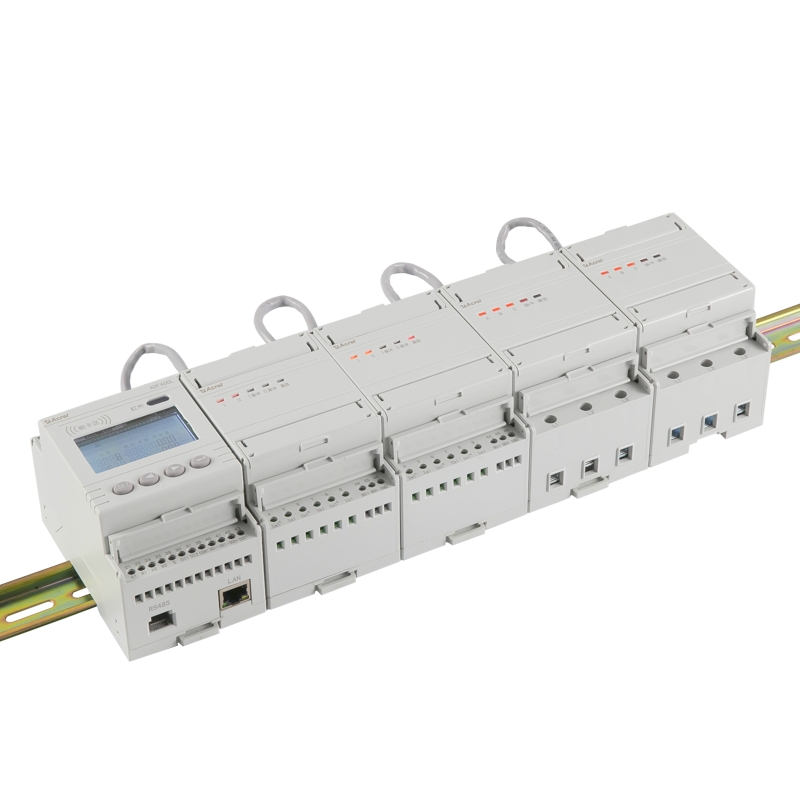

Acrel ADF400L 다중 회로 에너지 측정기는 다양한 에너지 측정 요구 사항에 맞게 설계된 매우 다양하고 정확한 솔루션입니다. 최대 12개의 3상 또는 36개의 단상 직접 연결 또는 12개의 3상 변압기 연결을 수용할 수 있어 주거 단지, 학교, 기업 등 광범위한 애플리케이션에 적합합니다. 이 에너지 측정기는 총 활성 에너지, 순방향 및 역방향 활성 에너지, 다중 관세 활성 에너지 계량을 포함한 고급 계량 기능을 갖추고 있습니다. 4개 시간대, 2개 시간 일정, 14개 일일 시간대, 4개 관세율의 다중 요금제를 지원하여 유연한 에너지 소비 관리를 제공합니다.
Acrel ADF400L 시리즈는 또한 백라이트가 포함된 사용자 친화적인 LCD 디스플레이를 갖추고 있어 전압, 전류, 유효 전력, 무효 전력, 피상 전력, 역률 및 주파수와 같은 측정값을 쉽게 읽을 수 있습니다. Modbus 및 DL/T 645 프로토콜을 지원하는 RS485 및 이더넷 인터페이스와 함께 적외선 통신을 통해 통신 기능이 더욱 향상되어 다양한 에너지 관리 시스템과의 원활한 통합이 보장됩니다. 높은 측정 정밀도, 광범위한 기능 및 유연한 설치 옵션을 갖춘 ADF400L 다중 회로 에너지 측정기는 효율적이고 정밀한 에너지 모니터링 및 관리를 위한 이상적인 선택입니다.
| 기술적인 매개변수 | ADF400L-□H□S□D(Y)- □ | |

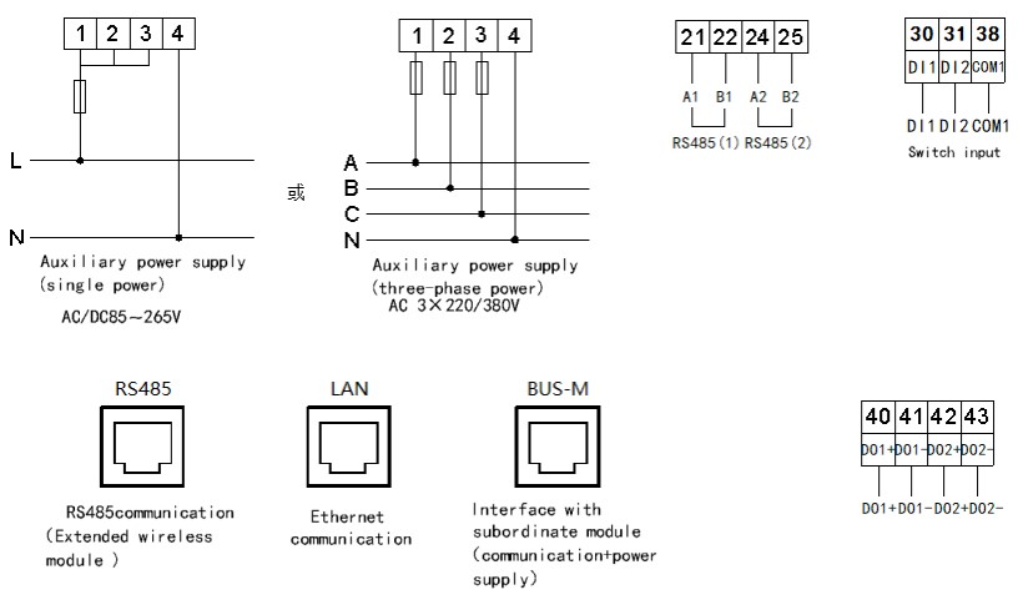

| 보조전원 | 전압 | 삼상 3*220V/380V 전원 공급 장치(단상 전원 공급 장치의 경우 기기의 단자 1, 2, 3을 단락시킴) |
| 소비전력 | 10W 이하 | |
| 전압 input | 정격전압 | 3×220/380V, 3×57.7/100V |
| 기준 주파수 | 50Hz | |
| 현재 입력 | 입력 전류 | 3×1(6)A(CT 접근), 3*10 (80) A(직접 접근) |
| 현재 시작 | 1‰Ib | |
| 성능 측정 | 측정 정확도 | 0.5초 수준 |
| 시계 정확도 | ≤0.5s/d | |
| 펄스 | 펄스 output | 각 3상 계량 모듈에는 1개의 활성 에너지 펄스가 있습니다. |
| 펄스 Width | 80ms±20ms | |
| 펄스 constant | 3×1(6)A 사양 6400 imp/kWh | |
| 3×10(80)A 사양 400 imp/kWh | ||
| 스위치 | 메인 모듈 | 메인 모듈 2DI 2DO，Among them, DI is dry contact input |
| 슬레이브 모듈 | 변압기 액세스 슬레이브 모듈 2DI 4DO, 그중 DI는 220V 습식 접점 입력입니다. | |
| 커뮤니케이션 | 적외선 인터페이스 | 적외선 통신 |
| RS485 인터페이스 | MODBUS-RTU | |
| 이더넷 인터페이스 | 모드버스-TCP、TCP/IP | |
| 주변환경 | 온도 | 작동 온도: -20℃~ 60℃, |
| 보관 온도 : -30℃~ 70℃ | ||
| 습도 | ≤95%RH, 결로가 없을 것, 부식성 가스가 없을 것 | |
| 고도 | ≤2000m | |
