이더넷 통신 RJ45 포트
Modbus-TCP 프로토콜
AC 삼상 측정
정격 전류: CT로 5A 또는 외부 CT로 80/120/200A
정격 전압: AC 3*230/400V
CE 인증
018702106858 / 021-69156352

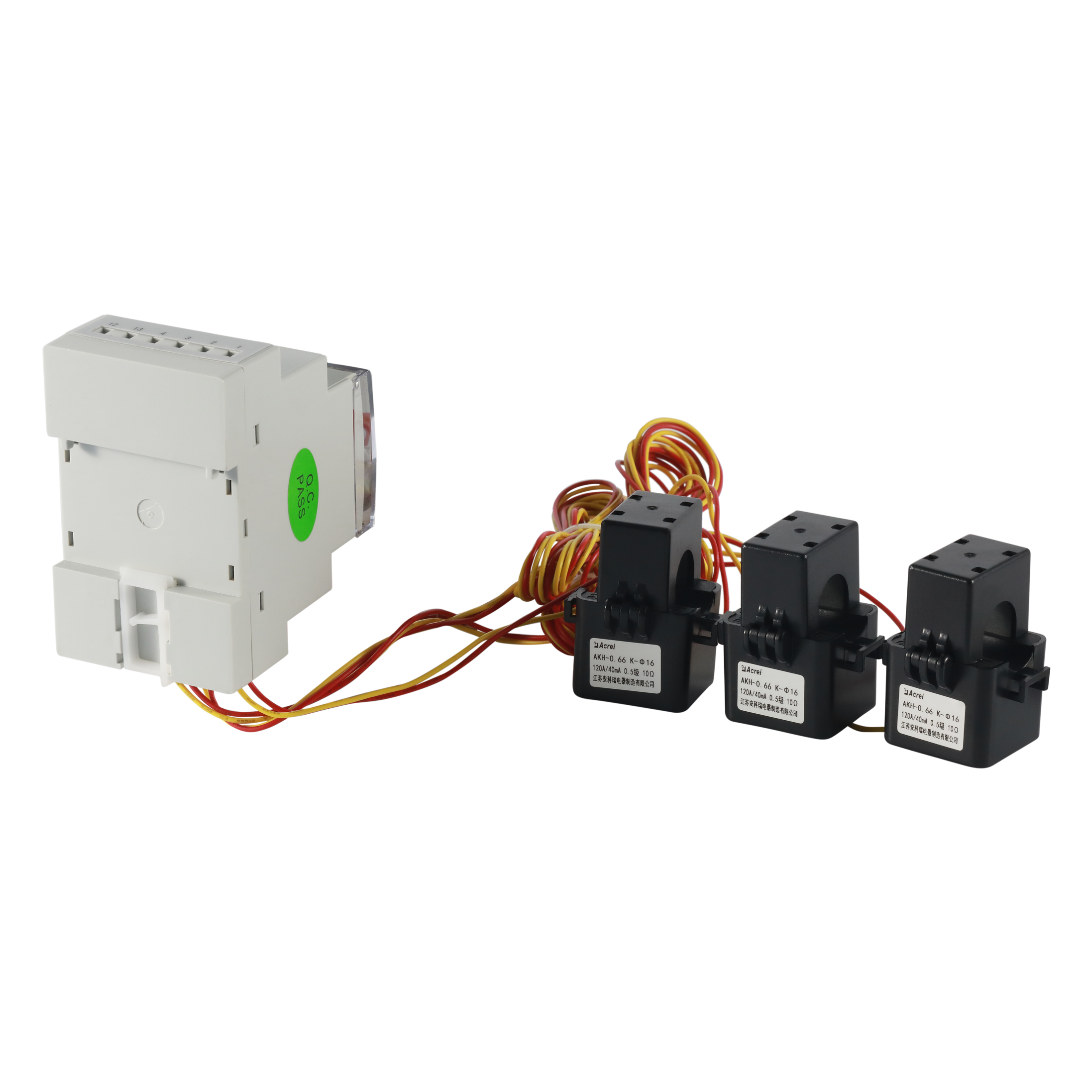

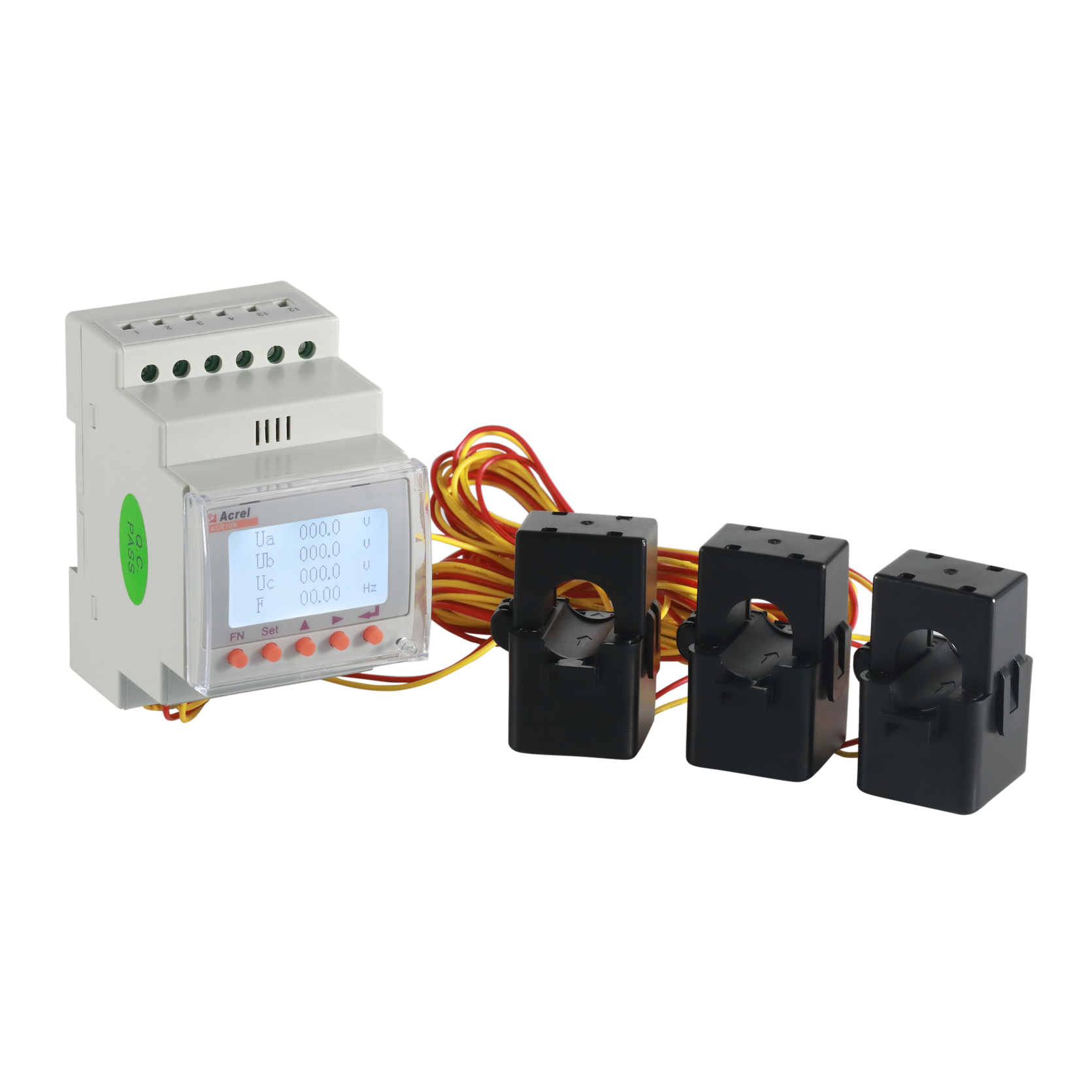

ACR10R 레일형 다기능 전기 기기는 포괄적인 에너지 모니터링 및 전력 관리를 위해 설계된 지능형 장치입니다. 단상/3상 전류, 전압, 유효전력, 무효전력, 피상전력, 주파수, 역률 등 전기적 매개변수의 정밀한 측정을 통합하여 에너지 관리 시스템에 대한 실시간 데이터를 제공합니다. 뛰어난 기능 중 하나는 Modbus-TCP 프로토콜을 사용한 이더넷 통신을 지원하여 현대 산업 자동화 네트워크에 원활하게 통합할 수 있다는 것입니다. 이 계측기는 DIN 레일 장착 및 분할 코어 변류기를 사용하여 현장에서 쉽게 설치할 수 있으므로 버스바를 제거할 필요가 없고 설치 시간과 인건비가 절감됩니다. LCD 디스플레이와 직관적인 버튼 인터페이스를 통해 사용자는 매개변수를 구성하고 작동을 로컬로 모니터링할 수 있으며, 릴레이 출력과 스위치 입력은 원격 신호 및 제어 기능을 제공합니다. 까다로운 산업 환경을 위해 설계된 이 제품은 제련, 철강 생산, 반도체 등 에너지 소비가 높은 산업에서 에너지 효율적인 개조에 이상적입니다. 또한 분산형 태양광 발전 모니터링 및 에너지 수요 관리와 같은 애플리케이션을 지원합니다. 넓은 작동 온도 범위와 높은 안전 표준을 갖춘 ACR10R은 다양한 전력 모니터링 요구 사항에 맞게 신뢰성, 다용성 및 사용 편의성을 결합합니다.
기능:
| 모델 | ACR10R-(DxxT)E4S | ACR10R-(DxxT)ES | |
| 기능 | |||
| 표시방법 | LCD(필드 LCD) | ■ | ■ |
| 측정 매개변수 | 전류/전압/주파수/역률 | ■ | ■ |
| 유효/무효전력/피상전력 | ■ | ■ | |
| 4사분면 전력 측정 | ■ | ■ | |
| 최대 수요 | ■ | ■ | |
| 복소율 전력 계량 | ■ | ■ | |
| 데이터 로깅 | 이벤트 로깅 | □ | |
| 알람 | □ | ||
| 내장 시계 | ■ | ■ | |
| 커뮤니케이션 | RS485 인터페이스 | ■ | ■ |
| 이더넷 인터페이스 | □ | ||
| RJ45 인터페이스 | □ | ||
| 옵션 기능(하나 선택) | 릴레이 출력(2DO) | A1 (B1 또는 C1) | |
| (4DI 2DO 또는 4DI EP)* | |||
| 커뮤니케이션 | 스위칭 입력(4DI) | ■ | |
| 옵션 기능(하나 선택) | 펄스 출력(2채널) | A1 (B1 또는 C1) | |
| (4DI 2DO 또는 4DI EP)* | |||
| 기술적인 매개변수 | 지표 | |||

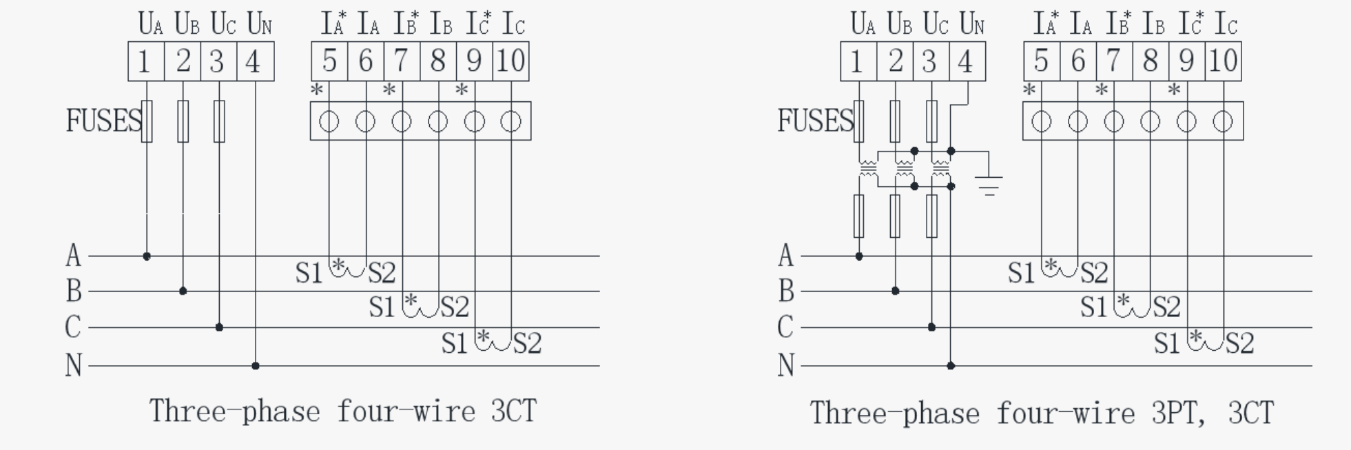

| 입력 | 그리드 | 삼상 사선식 | ||
| 빈도 | 45~65Hz | |||
| 전압 | 정격 전압: 220V/380V(400V) | |||
| 과부하: 정격 전압의 1.2배(연속); 정격전압의 2배 1초간 지속 | ||||
| 전력 소비: 0.2VA 미만 | ||||
| 현재 | 등급: 외부 변압기 포함 80A/26.7mA,120A/40mA,200A/66.66mA | |||
| 상호 센서 내장: 5A | ||||
| 과부하 : 정격전류의 1.2배(연속), 정격전류의 10배 1초간 지속 | ||||
| 전력 소비: 0.2VA 미만 | ||||
| 출력 | 전기 | 출력 mode:Open collector optocoupler pulse, 2-way output | ||
| 삼상 | 펄스 상수: 100imp/kWh | |||
| 커뮤니케이션 | RS485 인터페이스, Modbus-RTU, 이더넷(옵션) | |||
| 디스플레이 | LCD | |||
| 기능 | 켜짐 꺼짐 볼륨 | 입력 | 4개의 무전압 접점 입력(옵션) | |
| 출력 | 출력 mode: 2-way relay normally open contact output（Optional） | |||
| 접점 용량: AC 250V/3A, DC 30V/3A | ||||
| 측정 정밀도 | 0.5레벨, 무효에너지: 2레벨, 기타: 1레벨 | |||
| 전원 공급 장치 | AC85~265V 전력 소비 ≤10VA | |||
| 안전 | 상용주파 내전압 | 전원//스위칭 출력//전류 입력과 전압 입력//통신//펄스 출력//스위칭 입력 사이 AC2kV 1분 | ||
| 전원 공급 장치//switching output//current input and voltage input between two two AC2kV 1min. | ||||
| 통신//펄스 출력//스위칭 입력 사이에 AC1kV 2개씩 1분. | ||||
| 절연 저항기 | 입력 and output to chassis >100MΩ | |||
| 환경 | 작동 온도: -10℃~ 55℃(한계 작동 온도: -20℃~ 65℃); 보관 온도: -25℃~ 70℃ | |||
| 상대 습도: 5%~95% 비응결; 고도: ≤2500m | ||||
