MID 인증
정격 전류 360A
정격 전압 DC 0-1000V
정확도 클래스 B(클래스 1)
RS485 통신
펄스 출력
018702106858 / 021-69156352
Acrel DJSF1352-D-360은 360A EV 충전, 광전지 및 배터리 저장 애플리케이션용으로 설계된 DIN 레일 DC 에너지 미터입니다. Class-1/B 정확도로 DC 전압(0~1000V), 양방향 전류(360A), 순간 전력(kW) 및 누적 활성 에너지(kWh)를 동시에 측정, 표시 및 기록합니다. 세그먼트 LCD 및 옵션인 DJSF1352-L 원격 디스플레이 모듈은 전압, 전류, 전력, 날짜/시간, 내부 온도, 순방향 및 역방향 에너지 레지스터에 대한 실시간 판독값을 제공합니다.

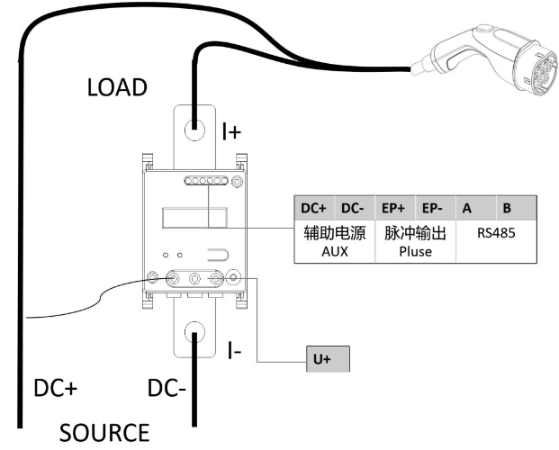

3W 이하를 소비하는 9-36Vdc 보조 입력으로 전원 공급 유연성이 보장됩니다. 갈바닉 절연 RS-485 포트 2개(RJ12 나사 터미널)는 Modbus-RTU, DL/T 645-2007 및 DL/T-698 프로토콜을 지원하여 EMS, SCADA 또는 OCPP 백엔드와의 데이지 체인 통합을 허용합니다. 프로그래밍 가능한 펄스 출력(100~300imp/kWh)을 통해 수익 등급 계량 및 MID 인증 워크플로가 가능합니다.

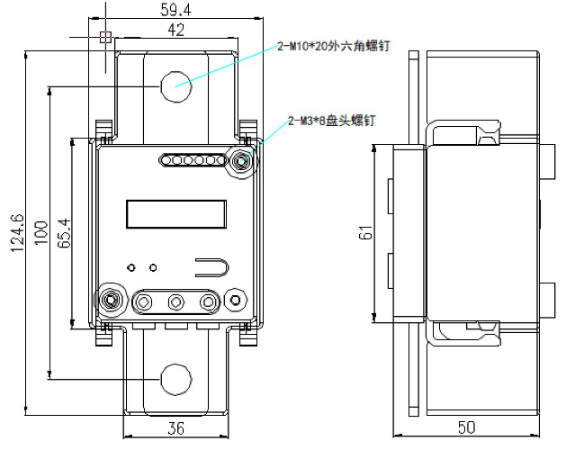

열악한 환경에 맞게 설계된 이 계기는 –40°C ~ 70°C, 95%RH 비응결, 4.4kV/1분 Hi-Pot, 6kV 서지 및 ≥40MΩ 절연을 견딥니다. DIN-35 레일 장착, 0.5N·m 단자 토크 및 차폐 연선 케이블링 지침은 EMI를 최소화하면서 설치를 단순화합니다. 매개변수(주소, 전송 속도, 패리티, 에너지 십진수, 변조 방지 플래그)는 온보드 버튼 또는 원격 레지스터 쓰기를 통해 비밀번호로 보호됩니다(기본값 0001).
DJSF1352-D-360은 태양광 결합기 박스, DC 고속 EV 충전기 및 산업용 UPS 시스템을 위한 안정적인 보조 계량 기능을 제공합니다.
| DJSF1352-D-360 | 매개변수 | |
| 입력 | 가치 | 전압 입력 DC 0-1000V |
| 전류 입력 360A | ||
| 전력 소비 | 전압: 0.2VA 이하, 전류 0.1VA 이하 | |
| 정확도 | B급(1급) | |
| 기능 | 디스플레이 | 세그먼트 LCD 화면(LCD) |
| 커뮤니케이션 | RS485 | |
| Modbus-RTU,DL/T 645-2007,DLT698 | ||
| 펄스 출력 | 두 번째 펄스 출력, 에너지 펄스 출력 | |
| 미터 메뉴 설정에서 SYS->PLUS 디스플레이를 참조하세요. 예를 들면: 미터는 100imp/kWH인 100을 표시합니다. | ||
| 전원공급장치 | 전압 범위 | DC 9~36V |
| 소비전력 | 3W 이하 | |
| 전력 주파수 반항 전압 | 전원 // 신호 입력 / / 기타 회로 4.4kV/1min | |
| 임펄스 내전압 | ±6KV | |
| 절연저항 | ≥ 40MΩ | |
| 평균 무장애 근무 시간 | ≥50000h | |
| 환경 | 온도 | 작동 온도: -40 °C ~ 70 °C; 보관 온도: -40 ℃ ~ 70 ℃ |
| 습도 | 95%RH 이하, 결로 없음, 부식성 가스 없음 | |
| 고도 | ≤2000m | |
、
