데이터 센터 DC 수신 라인
독립 2채널 3상 인입구
2~63차 고조파
8DI 4DO 1 온도 및 습도
이더넷 통신(옵션)
3채널 RS485 통신
018702106858 / 021-69156352

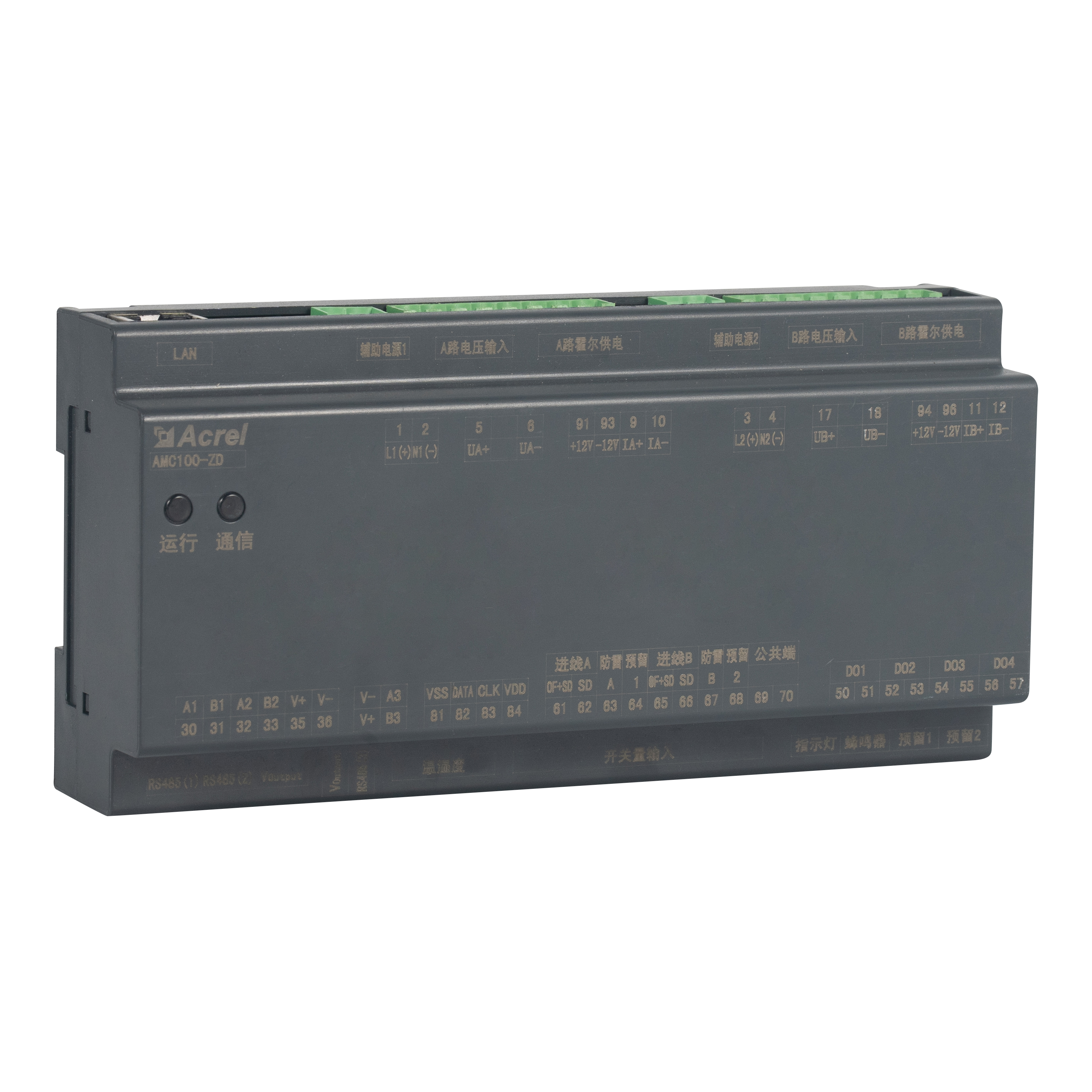

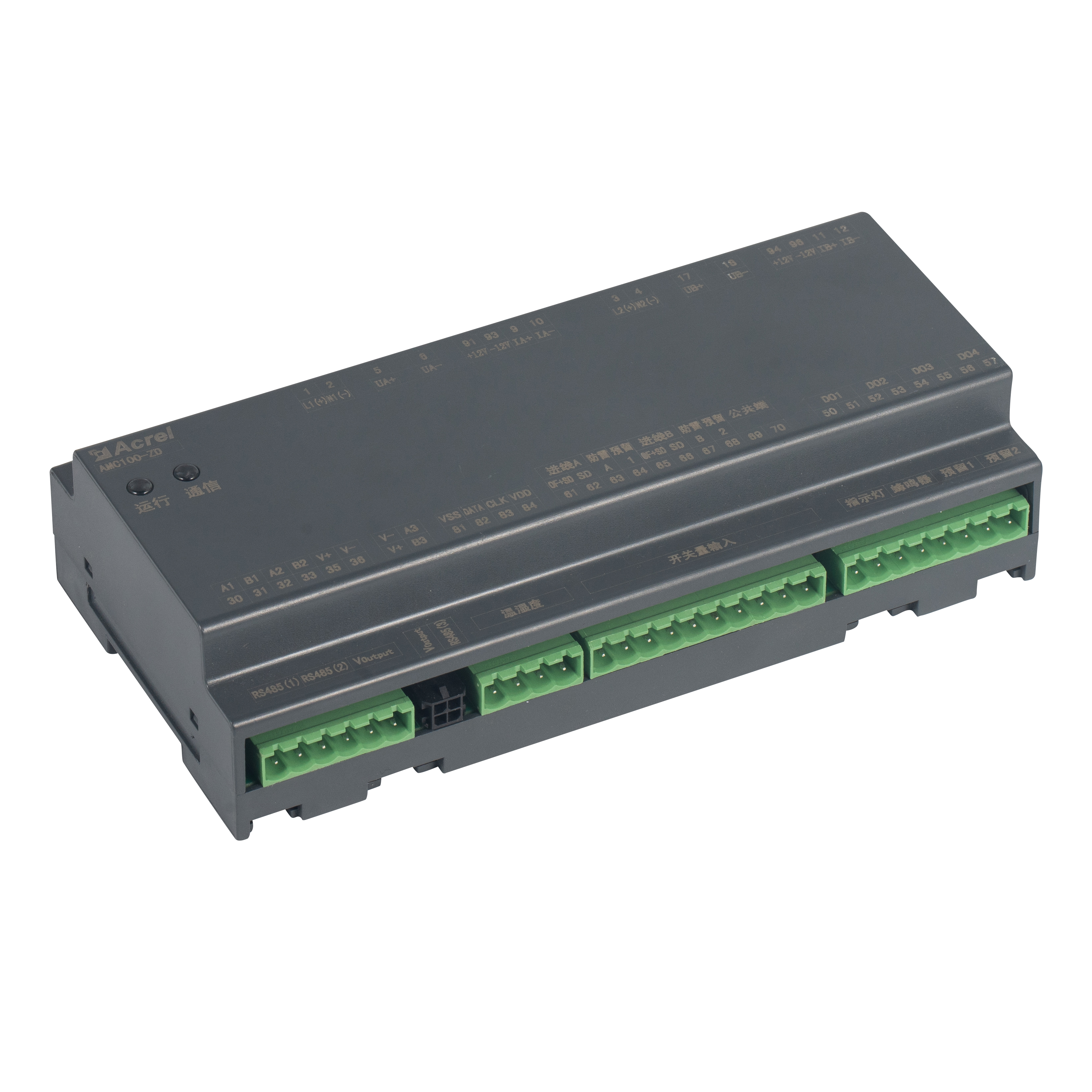

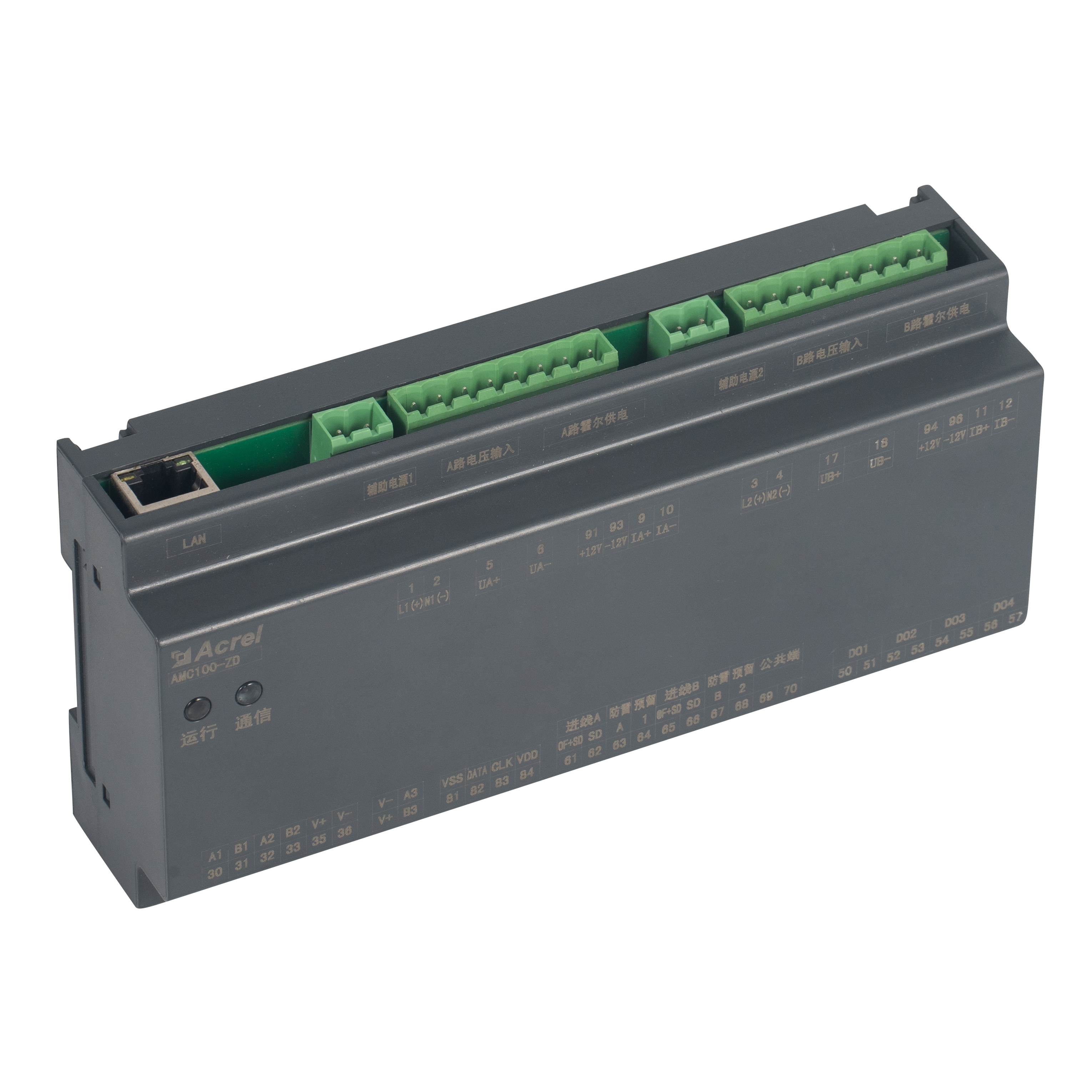

AMC100-ZD는 데이터 센터 서버 랙용으로 설계된 Acrel의 DIN 레일 DC 정밀 배전 모니터링 장치입니다. A B 이중 3상 피드, 192개의 출력 회로, 8개의 DI/4 DO 상태 포인트, 2개의 누출 채널, 1개의 온도-습도 센서 및 63개의 고조파의 전체 전기 매개변수를 동시에 추적합니다. 3개의 RS485 Modbus-RTU 포트로 원활한 BMS/DCIM 통합이 가능합니다. 컴팩트한 180mm 하우징, ±0.5% 정확도, 채널당 경보 임계값 및 즉각적인 음향 조명 경고로 에너지 낭비와 가동 중지 시간을 줄여 친환경 데이터 센터 DC 버스웨이 또는 PDU 모니터링 솔루션의 확장 가능한 핵심이 됩니다.
| 모델 | AMC100-ZD | |
| 측정된 매개변수 | 전압, 전류, 전력, 전기 에너지, 주변 온도 및 습도 | |
| 버스 전압 | 정격 | 48VDC,240VDC,336VDC |
| 측정 범위 | ±20% | |
| 과부하 | 순간전압 초당 2회 | |
| 전류 수신 회로 | 정격 | 5V （ 홀 센서, AMC100-ZD로 구동되는 ±12V ) |
| 과부하 | 지속시간은 1.2회, 순간 10회/초 | |
| 온도와 습도 | 온도 범위 | -40℃ ～ 99℃ |
| 습도 범위 | 20% ～ 90% | |
| 측정 정확도 | 코일 인 | 전압/전류 레벨 0.5, 전력/전기에너지 레벨 1 |
| 온도 | ±1℃ | |
| 습도 | ±5% | |
| 보조 공급 | AMC100-ZD ： 신호 전력 （ 15W 이하 ) | |
| AMC100-ZD-P24 ： DC 12-24V 독립 전원 공급 장치 | ||
| AMC100-ZD-P220 ： | ||
| 1、 정전압이 DC 240V일 때 、 AC220V로 구동되는 DC336V 、 DC240V 、 DC336V 독립 공급 | ||
| 2、 정전압이 DC 48V일 때 DC48V 독립 공급 장치로 전원이 공급됩니다. | ||
| 환경 | 온도 | 작동 ： -15℃ ～ 55℃ 저장 ： -25℃ ～ 70℃ |
| 습도 | 상대 습도 ≤93% | |
| 고도 | 2,500m 이하 | |
| 스위칭 출력 | 4방향 3A 250VAC /3A 30VDC | |
| 스위치 입력 | 8개의 건조 노드 | |
| 커뮤니케이션 | 1채널은 백그라운드 시스템에 대해 RS485/Modbus-RTU를 격리했습니다. | |
| 터치스크린용 RS485/Modbus-RTU 1개 | ||
| 1 다운스트림 모듈에 대한 RS485/Modbus-RTU 연결 | ||
| 1채널 이더넷 통신 기능 선택 사항입니다 | ||
| 설치 | 방법 DIN35mm 레일 또는 바닥판 설치 | |
| 보호 수준 | IP20 | |
| 오염 수준 | 2 | |
| 보안 | 절연 | 모든 단자와 쉘의 전도성 부품 사이의 절연 저항은 최소 100MΩ이어야 합니다. |
| 내전압 | A선의 전압 및 전류 신호 // B선의 전압 및 전류 신호 // 스위칭 출력 // 절연된 통신 포트 // 다른 포트 중 2개는 1분간 AC2kV를 충족해야 하며, 스위칭 입력 및 기타 포트는 1분간 AC0.5kV를 충족해야 하며, 누설 전류는 2mA 미만이어야 하며 고장이나 플래시오버 현상이 없어야 합니다. | |
| 정전기 방지 간섭 | 레벨 4 | |
| 전자기 호환성 | 리액턴스 빠른 과도 펄스 | 레벨 3 |
| 서지 저항 | 레벨 4 | |
| 무선 주파수 전자기 방사선 | 레벨 3 | |
