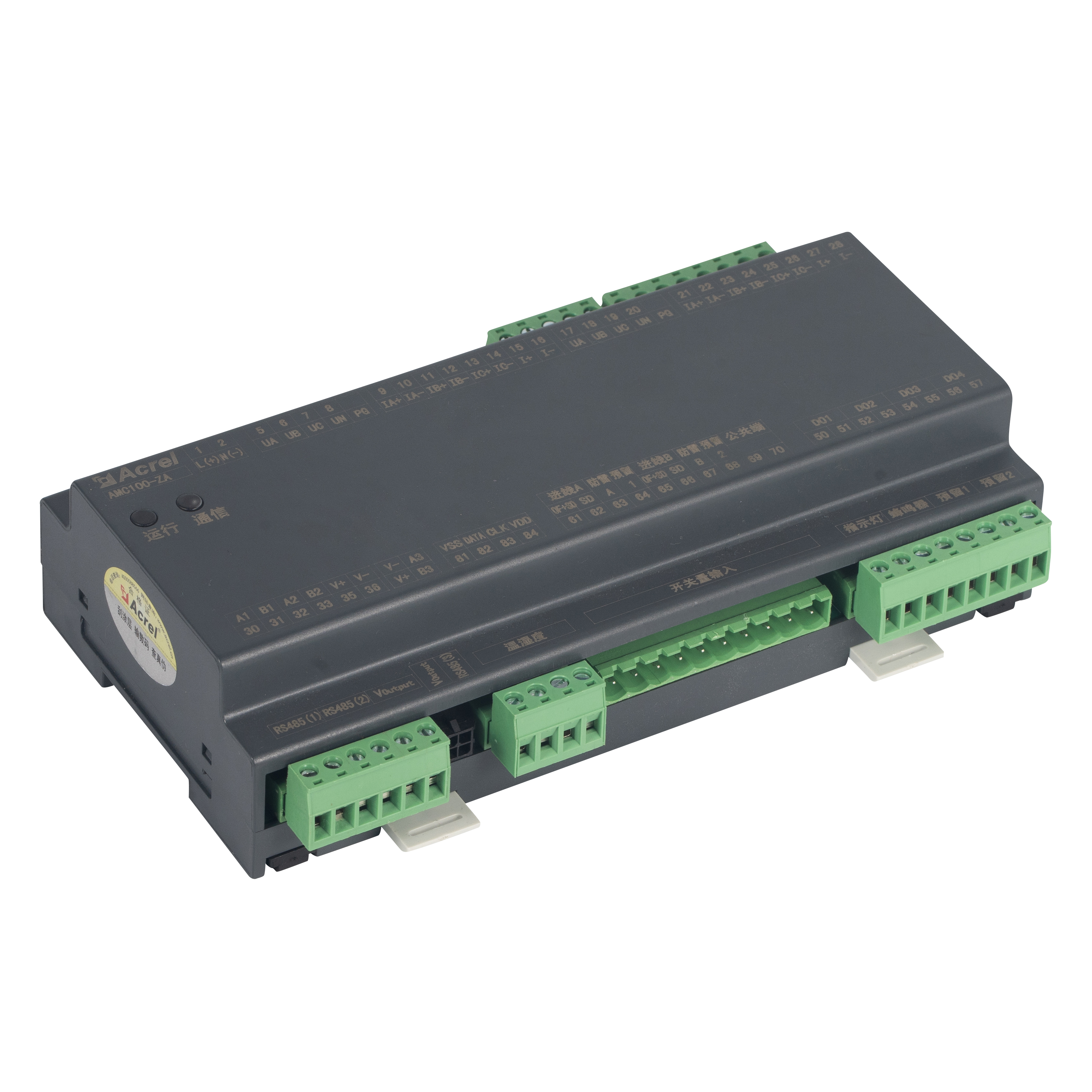

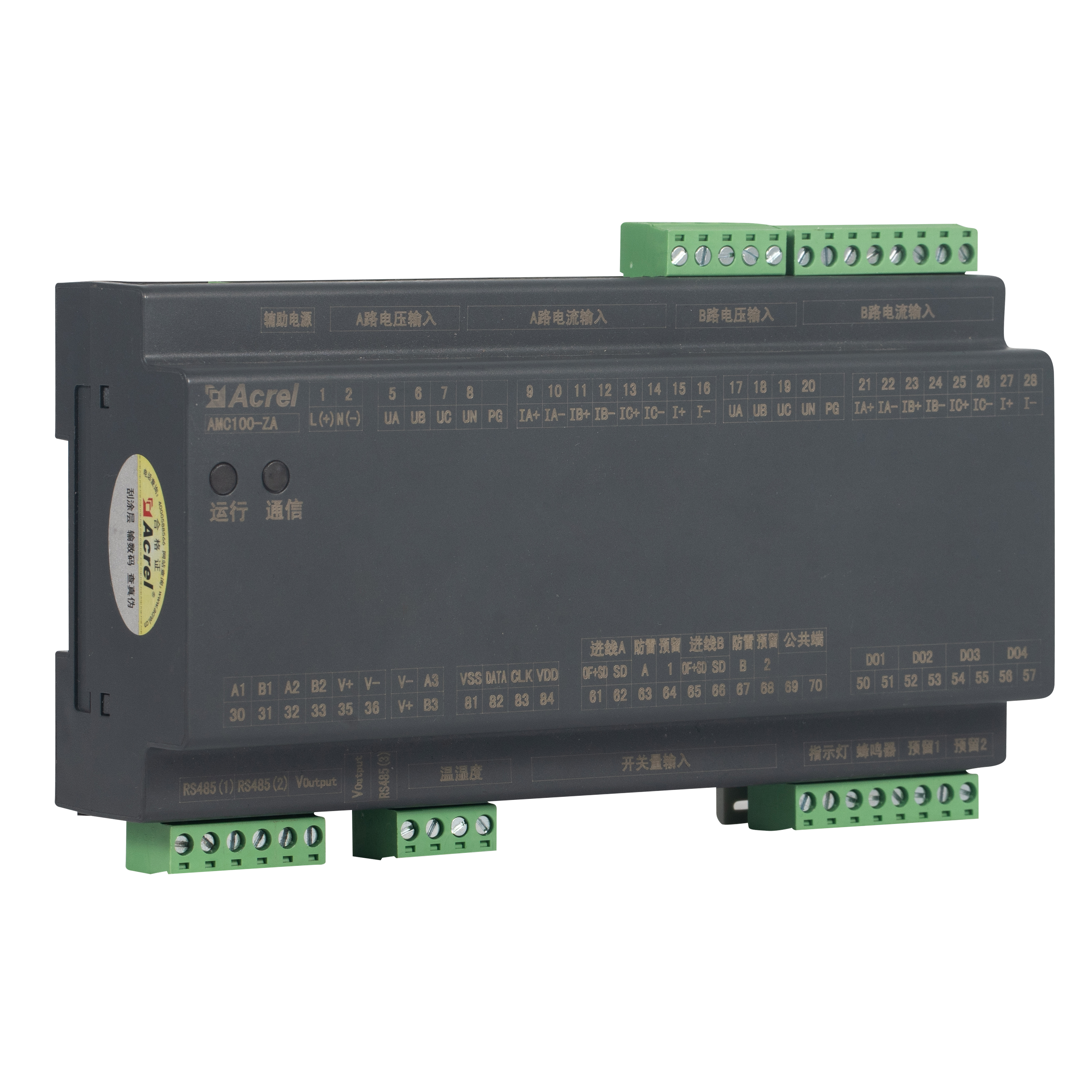

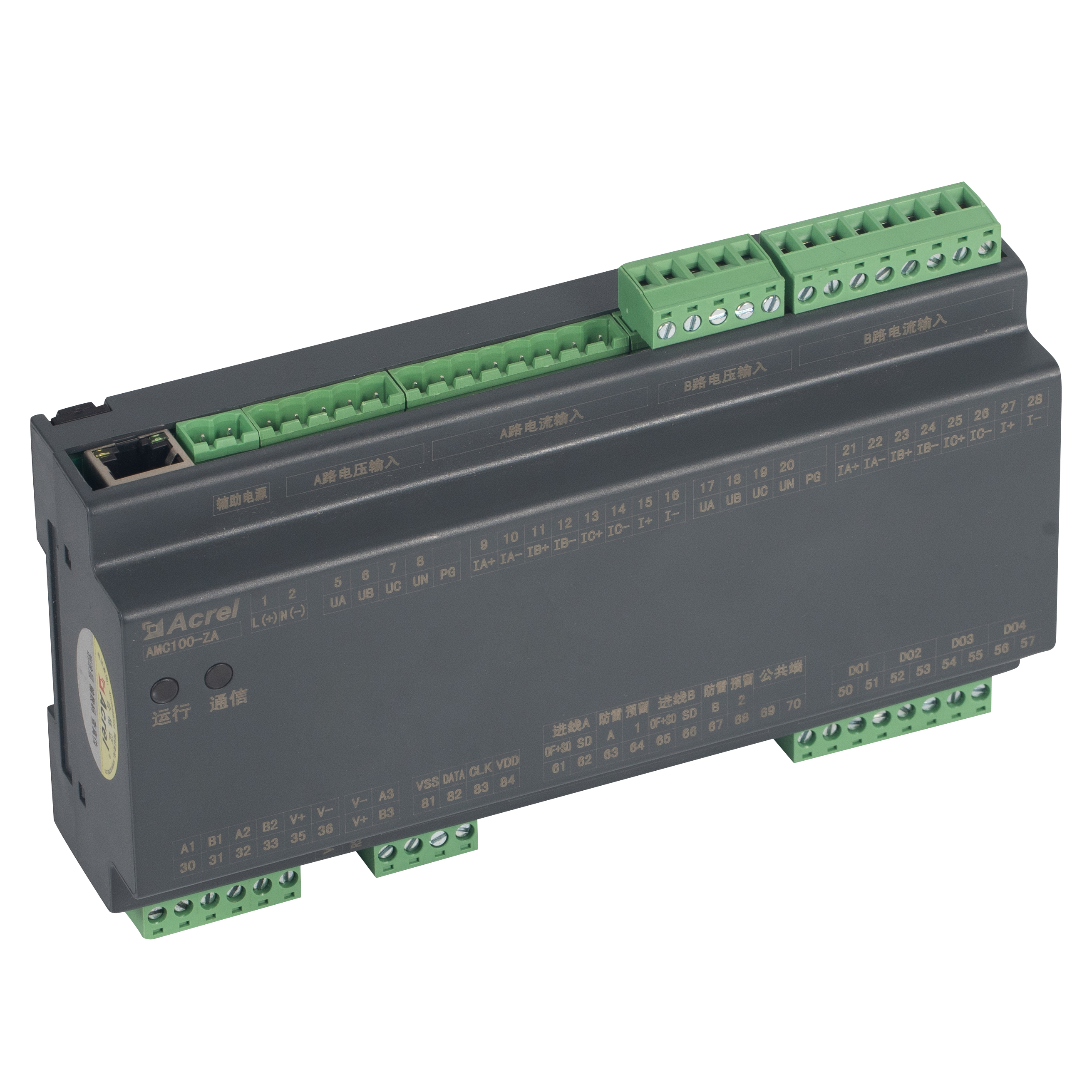

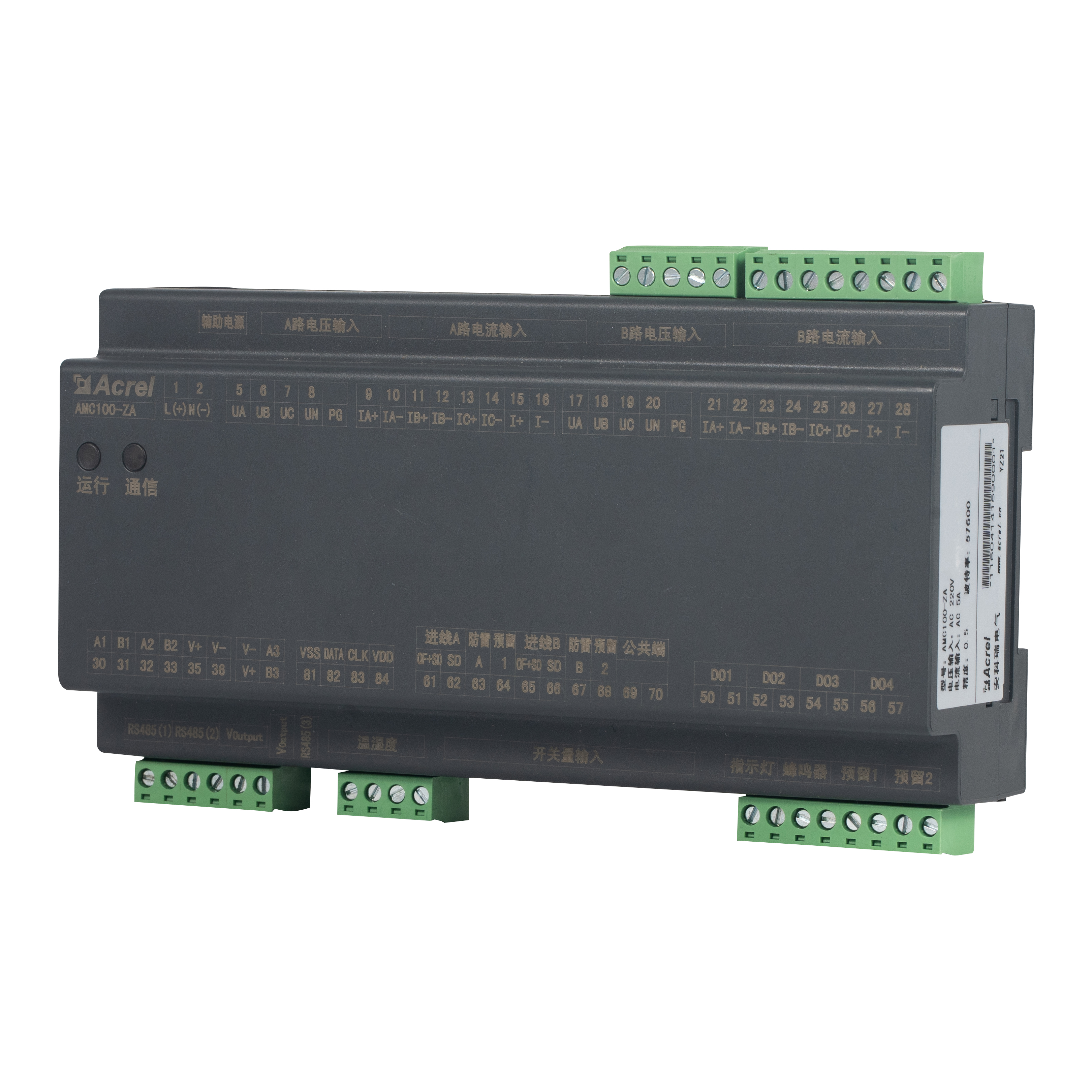

데이터 센터용 AC 정밀 배전 모니터링 에너지 미터

AMC100-ZA

측정 매개변수

전압, 전류, 주파수, 유효 전력, 무효 전력, 역률, 유효 에너지, 무효 에너지, 영대지 전압, 누설 전류 및 영상 전류, 총 고조파 함량(THD), 2-63 고조파, 전류 및 전압 불균형, 주변 온도 및 습도

버스 전압

정격

220VAC

측정 범위

±20%

과부하

순시전압 2회/초

전류 수신 회로

정격

2차 5A

범위

0~6A

과부하

연속 1.2회, 순시 10회/초

온도와 습도

온도 범위

-40℃~99℃

습도 범위

20%~90%

입력 주파수

AC45~65Hz

측정 정확도

수신 라인

전압/전류 레벨 0.2, 유효 전력/에너지 레벨 0.5, 무효 전력/에너지 레벨 1

온도

±1℃

습도

±5%

보조전원

AMC100-ZA: 전원을 공급하라는 신호(15W 이하)

AMC100-ZA-P220: 220V 독립 전원 공급 장치

AMC100-ZA-P24: DC 12-24V 독립 전원 공급 장치

환경

온도

작업: -20℃~150℃ 보관: -25℃~70℃

습도

상대 습도 ≤93%

고도

2,500m 이하

스위치 출력

4채널 3A 250VAC/3A 30VDC

스위치 입력

8개의 건조 노드

커뮤니케이션

백그라운드 시스템에 대한 격리된 RS485/Modbus-RTU 1개

터치스크린용 RS485/Modbus-RTU 1개

RS485/Modbus-RTU 연결 다운스트림 모듈 1개

옵션 1채널 이더넷 통신 기능

설치 방법

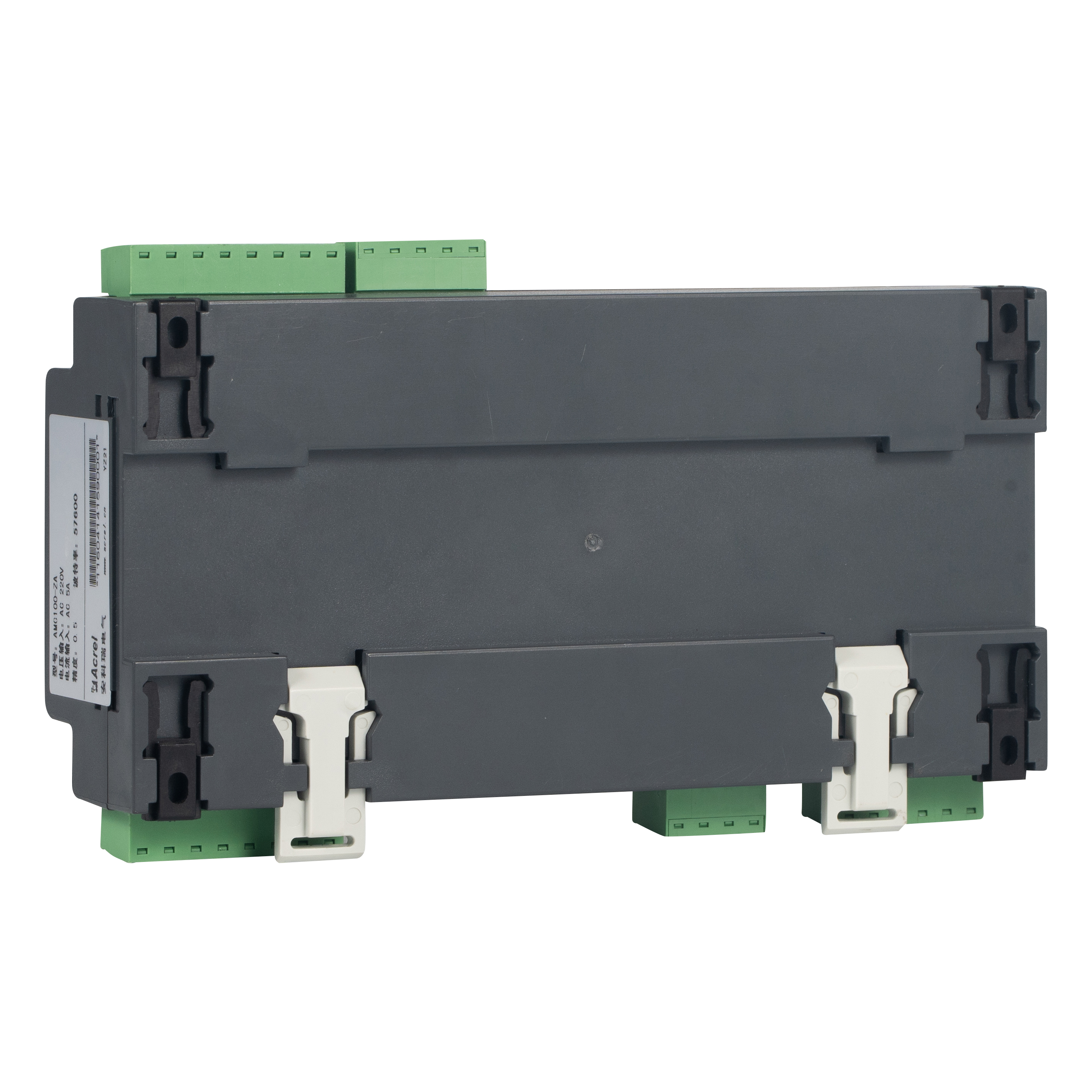

DIN35mm 레일 또는 바닥판 설치

보호 수준

IP20

오염 수준

2

보안

절연

모든 단자와 쉘의 전도성 부분 사이의 절연 저항은 100MΩ 이상입니다.

내전압

A 전압 및 전류 신호//B 전압 및 전류 신호//스위치 출력//절연 통신 포트//다른 포트 간은 AC2kV 1분을 충족해야 하며, 스위치 입력 및 기타 포트는 AC0.5kV 1분을 충족해야 하며, 누설 전류는 2mA 미만이어야 하며 고장이나 플래시오버 현상이 없어야 합니다.

전자기 호환성

정전기 방지 간섭

레벨 4

전기 방지 고속 과도 버스트

레벨 3

서지 방지 간섭

레벨 4

무선 주파수 전자기장 방사선에 대한 내성

레벨 3
