정격 전류: CT별 120A
50ms의 빠른 응답 시간
멀티 인버터 하이브리드 시스템용 (태양광 에너지 저장 인버터)
정격 전압: AC 3*230/400V
고정밀도 클래스 0.5S

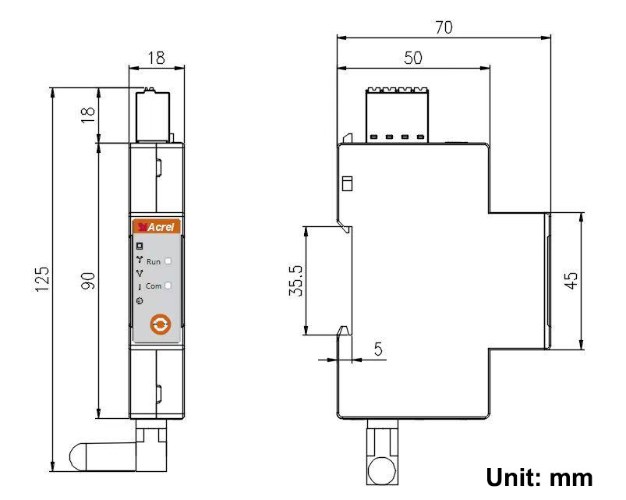

초박형 1P 18mm
018702106858 / 021-69156352
외부 CT가 있는 ADL 시리즈 DIN 레일 장착형 다기능 에너지 미터는 다중 인버터 하이브리드 시스템(태양광 에너지 저장 인버터), 마이크로 인버터 시스템, 에너지 저장 시스템 및 AC 커플링 시스템과 같은 재생 에너지 시스템을 위해 특별히 설계된 스마트 에너지 미터입니다.
이 제품은 높은 정확도, 작은 크기, 빠른 응답 및 쉬운 설치가 특징입니다. 전기적 매개변수를 샘플링, 측정 및 모니터링할 수 있습니다.
인버터 또는 에너지 관리 시스템(EMS)은 역류 방지를 달성하고 발전량을 조정하며 실시간 전력 및 축적된 에너지를 기반으로 배터리 충전 및 방전을 관리하기 위해 통신할 수 있습니다. 양방향 계량을 지원하고 가정용 분산형 태양광 에너지 관리를 가능하게 합니다.
| 품목 | 매개변수 | ||
| 모델 시리즈 | 에이DL400M | ||
| 측정 | 그리드 | 단상 | |
| 전압 | 정격전압 | 교류 230 뷔 | |
| 입력 범위 | ± 2 0% | ||
| 과부하 | 1.2배 등급( 연속적인 ) | ||
| 1초 동안 등급 2배 | |||
| 소비전력 | < 2W , < 10 뷔A | ||
| 정확도 등급 | 오차 ±0.5% | ||
| 현재 | 입력 전류 | 교류 0.5-10(80)A , 교류 0.5-10( 120 ) A | |
| 과부하 | 1.2 배 등급(계속) | ||
| 1초 동안 등급 2배 | |||
| 소비전력 | < 1W , < 1 뷔A | ||
| 정확도 등급 | 오차 ±0.5% | ||
| 힘 | 유효, 무효, 피상전력, 오차 ±0.5 % | ||
| 그리드 frequency | 5 0/ 6 0 헤르츠, 오차 ±0.5% | ||
| 응답률 | 100ms 이하(전압, 전류, 전력) | ||
| ≤1s(전기 에너지) | |||
| 측정 category | 고양이 III | ||
| 과전압 수준 | OVC III | ||
| 측광 | 전기에너지 | 활동에너지 ： C 아가씨 비 | |
| 무효 에너지 ( C 아가씨 2 accuracy) | |||
| 소비전력 | ≤ 2W | ||
| 전자기 호환성 | E2 | ||
| 보안 | 힘 frequency withstand voltage | 통신과 신호입력 사이, AC3kV 1분 | |
| 절연저항 | >100MΩ 케이스에 대한 입력 및 출력 단자 | ||
| 커뮤니케이션 | 인터페이스 및 통신 프로토콜 | RS485 인터페이스 및 Modbus RTU 프로토콜 | |
| 커뮤니케이션 address range | 모드버스 RTU:1~ 247 ; | ||
| 전송 속도 | 1200bps-38400bps 지원 | ||
| 환경 | 작동 온도 | -40℃ ～ 70℃ | |
| 보관온도 | -40℃ ～ 8 0℃ | ||
| 상대습도 | ≤95 % (결로가 없을 것) | ||
| "습한 환경에는 적합하지 않습니다." | |||
| 고도 | ≤ 20 00m | ||
| 표준 | EN IEC 61010-1:2010 측정, 제어 및 실험실용 전기 장비에 대한 안전 요구 사항 - 1부: 일반 요구 사항 | ||
| EN IEC 61010-2-030:2010 측정, 제어 및 실험실용 전기 장비에 대한 안전 요구 사항 - 파트 2-030: 테스트 또는 측정 회로가 있는 장비에 대한 특정 요구 사항 | |||
| EN IEC 61326-1:2021 측정, 제어 및 실험실용 전기 장비 - EMC 요구 사항 - 파트 1: 일반 요구 사항 | |||
| EN IEC 61326-2-1:2021 측정, 제어 및 연구실용 전기 장비 - EMC 요구 사항 - 파트 2-1: 측정, 제어 및 연구실용 전기 장비의 전자기 호환성 테스트에 대한 특정 요구 사항 | |||
| EN 50470-3 전기 계량 장비(a.c.) - 파트 3: 특정 요구 사항 - 활성 에너지용 정적 계량기(클래스 인덱스 A, B 및 C) | |||
| IP 보호 | IP51 （ 적절한 IP 등급 인클로저에 설치해야 함 ) | ||
| 오염도 | II | ||
| UC 학위 | III | ||
| 설치환경 | 실내 사용 | ||
| 보호하다 학위 | 클래스 II(이중 절연) | ||
| 사용환경 | 캐비닛 장착 (외부 껍질은 만질 수 없습니다) | ||
| 레벨 | M1 | ||
| CT 안전 | 절연저항: greater than 1000 M Ω 정상적인 조건에서 ; | ||
| 내전압 : 4000V, 50Hz 전원주파수에서 1분간 견딜 수 있습니다. ; | |||
| 난연성: UL94-V0 수준을 준수합니다. ; | |||
