올바른 측정기 설치 방법을 선택하는 방법은 무엇입니까?

DIN 레일/패널 실장 선택 가이드

소개:

배전 설계, 에너지 소비 개조, 태양광 에너지 저장, 건물 보조 계량 프로젝트에서 많은 선택 실수는 잘못된 설치 방법 선택에서 비롯됩니다! 부족한 캐비닛 공간, 구멍을 뚫을 수 없음, 현장에 장착 벽이 없음, 설치 후 유지 관리가 어려움 - 기껏해야 재작업 및 수정으로 이어집니다. 최악의 경우 프로젝트 승인이 위태로워집니다.

Acrel 스마트 미터는 현장 구성 조건, 캐비닛 구조 및 설치 환경에 따라 DIN 레일과 패널 마운트의 두 가지 주요 설치 유형으로 구분됩니다. 이 기사에서는 설치 기능, 적용 가능한 시나리오, 핵심 이점, 해당 모델, 피해야 할 일반적인 함정 등 5가지 차원에서 정확한 선택을 통해 엔지니어링 전문가를 안내하며 산업 및 상업용 배전 프로젝트의 99%를 다루고 있습니다.

I. DIN 레일 미터 | 고밀도 캐비닛 내 설치를 위한 최고의 선택, 최대의 다양성

DIN 레일 미터 현재 배전, 신에너지, 에너지 모니터링 프로젝트에서 가장 널리 사용되고 적응성이 가장 높은 유형입니다. 국가 표준 DIN 35mm 레일 스냅온 설치를 채택하여 캐비닛 드릴링이 필요 없으며 조립 및 분해가 매우 간단합니다.

설치 특징

배전함, 제어 캐비닛 및 결합기 상자 내부의 표준 레일에 직접 고정됩니다. 여러 장치의 조밀한 배열을 지원하는 모듈형 설계로 컴팩트하고 가벼워졌습니다. 나중에 장치를 추가, 교체 또는 확장할 때 캐비닛 구조를 수정할 필요가 없으므로 매우 높은 구성 및 유지 관리 효율성이 보장됩니다.

단상 DIN 레일 미터(ADL200 시리즈)

전압, 전류, 전력 및 활성 에너지를 측정하는 단상 AC 저전압 네트워크용으로 설계되었습니다. 옵션 RS485 통신(Modbus-RTU 프로토콜)을 통해 최대 80A까지 직접 연결을 지원합니다. 건물 에너지 보조 계량, 상업용 임차인 청구 및 단상 부하 모니터링에 이상적입니다.

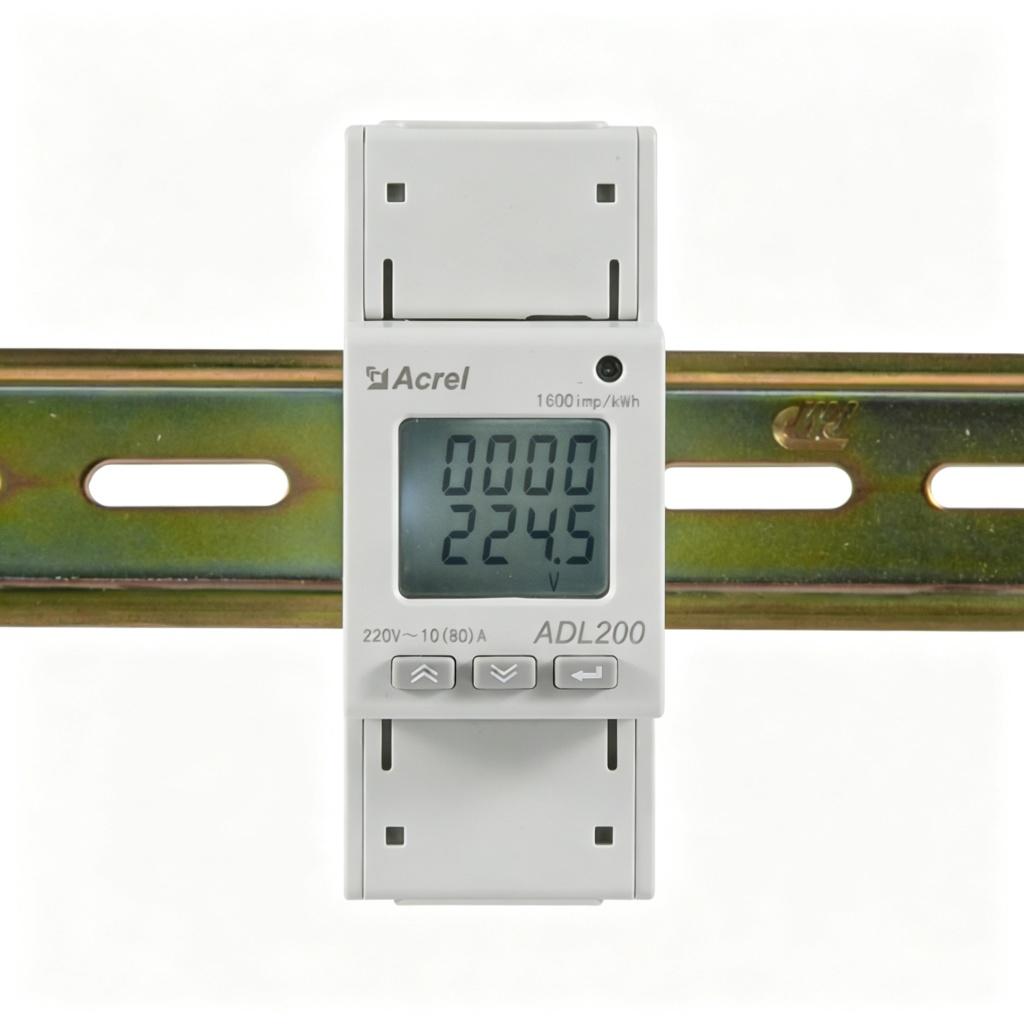

그림: 단상 DIN 레일 미터(ADL200)

3상 DIN 레일 미터( ADL400 / DTSD1352 시리즈 )

전압, 전류, 전력, 역률, 주파수 및 4사분면 에너지를 포함한 전체 3상 전기 매개변수 측정. 최대 4개 시간대와 8개 일정으로 다중 관세 청구를 지원합니다. 2~31차 고조파 감지 및 THD 분석 기능이 있습니다. SCADA 및 에너지 관리 시스템 통합을 위한 RS485 통신 인터페이스가 장착되어 있습니다.

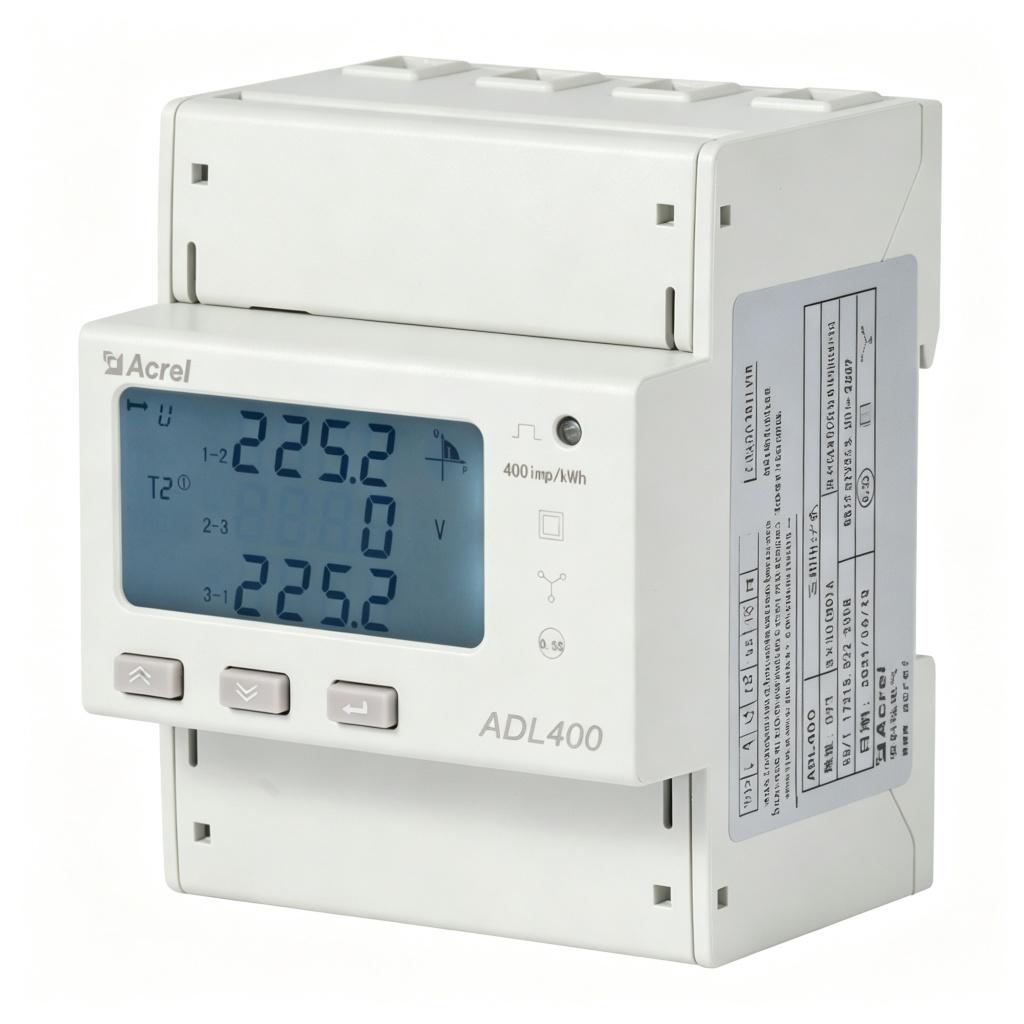

그림: 3상 DIN 레일 미터(ADL400)

DC DIN 레일 미터(DJSF1352-RN 시리즈)

DC 전압, 전류, 전력 및 순방향/역방향 에너지를 측정하는 DC 시스템용으로 특별히 설계되었습니다. 클래스 0.5 정확도로 션트 및 홀 센서 전류 수집을 모두 지원합니다. 수출 규정 준수를 위해 CE 및 UL 이중 인증을 받았습니다. EV 충전소, 에너지 저장 시스템, 통신 기지국 및 DC 배전 패널에 완벽하게 적합합니다. Modbus 및 DL/T645 프로토콜 지원을 통한 RS485 통신과 데이터 동결 및 이벤트 로깅 기능이 특징입니다.

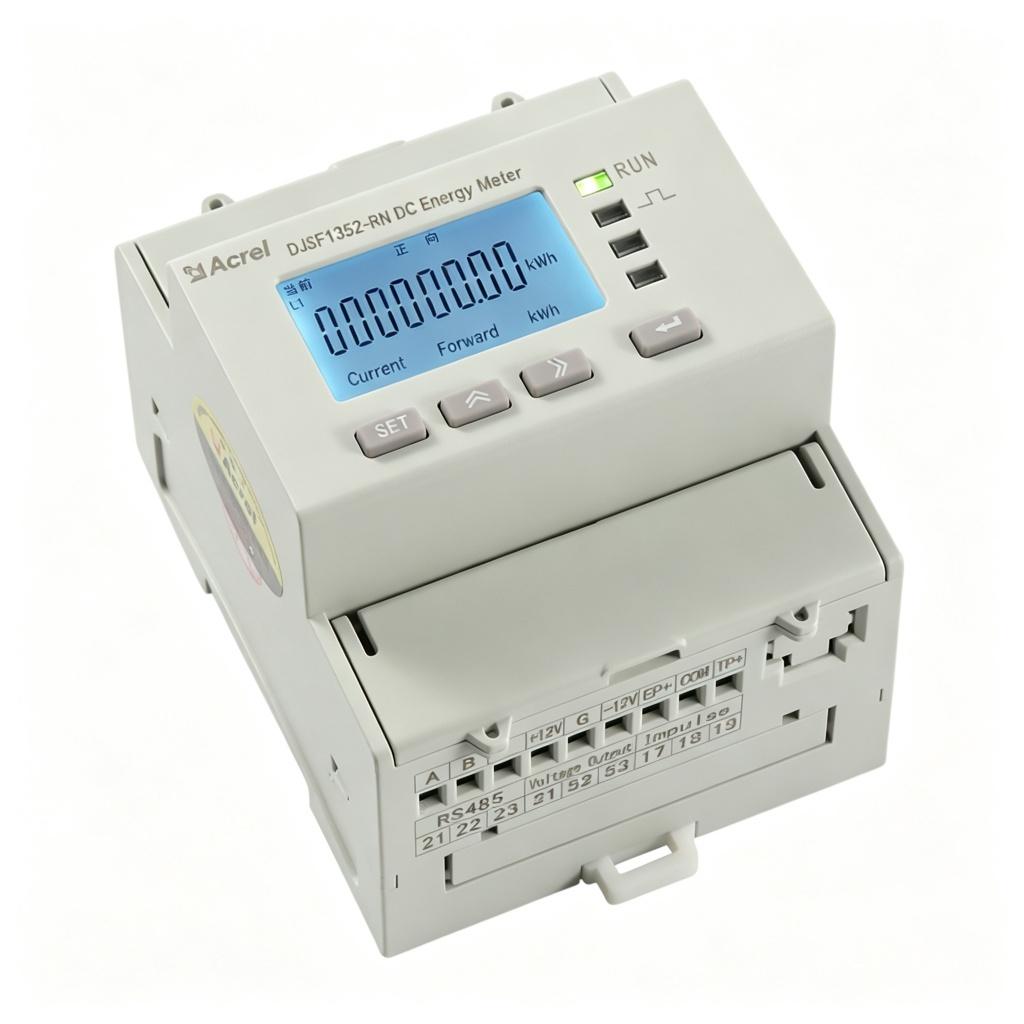

그림: DC DIN 레일 미터(DJSF1352-RN)

다중 회로 DIN 레일 에너지 미터(ADF400L / ADW2xx 시리즈)

하나의 미터가 여러 개의 기존 미터를 대체합니다. 채널당 전체 전기 매개변수 측정 기능을 갖춘 최대 12개의 3상 회로 또는 36개의 단상 회로를 지원합니다. 외부 CT가 있는 모듈식 설계로 중앙 집중식 계량이 가능하고 배전함, 컬럼 헤드 캐비닛 및 상자형 변전소에 밀집 배치됩니다. 다중 관세 에너지 통계, 수요 측정 및 이벤트 기록이 포함됩니다. 효율적인 데이터 통합을 위해 이더넷 및 RS485 이중 통신 포트가 장착되어 있습니다.

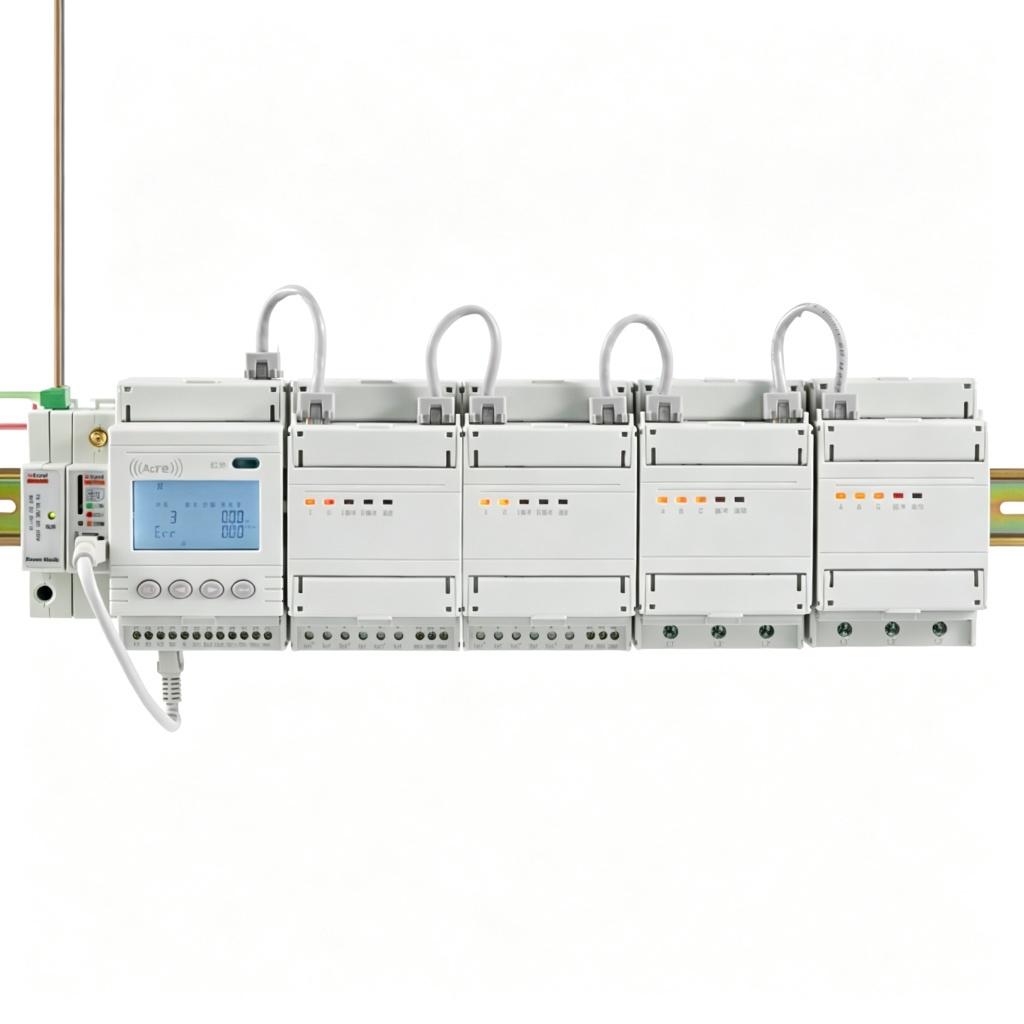

그림: 다중 회로 DIN 레일 에너지 미터(ADF400L)

II. 패널 마운트 미터 | 스위치기어의 시각적 모니터링, 고급 프로젝트의 표준

전면 패널 또는 매립형 계기라고도 하는 패널 장착형 계기는 캐비닛 패널에 정밀한 구멍 절단이 필요합니다. 미터 본체는 캐비닛 내부에 내장되어 있으며 화면은 외부에 노출되어 있습니다. 미학과 고성능 모니터링을 결합한 이 제품은 고전압 및 저전압 스위치기어와 중앙 제어 장비를 위한 주류 선택입니다.

설치 특징

매립형 고정 설치를 위해 미터 치수에 따라 캐비닛에 구멍이 뚫려 있습니다. 패널 표면은 평평하고 균일하며 화면이 작업자를 직접 향하므로 3상 전압, 전류, 전력, 전력 품질 및 기타 데이터를 실시간으로 직관적으로 볼 수 있습니다.

72mm 패널 장착 미터(AMC72L / PZ72 / AEM72 시리즈) — 컷아웃: 67×67mm

67×67mm 캐비닛 컷아웃을 갖춘 컴팩트한 72×72mm 패널 디자인. 3상 전압, 전류, 유효/무효 전력, 역률, 주파수 및 4사분면 에너지를 측정합니다. 4개 시간대의 다중 관세 청구를 지원합니다. 2~31번째 고조파 THD 측정, 이벤트 기록, 수요 및 최대/최소값 통계 기능이 있습니다. RS485 통신(Modbus-RTU)과 원격 신호 및 제어를 위한 옵션 디지털 입력 및 릴레이 출력이 장착되어 있습니다. 공간이 제한된 소형 배전반 및 배전반에 이상적입니다.

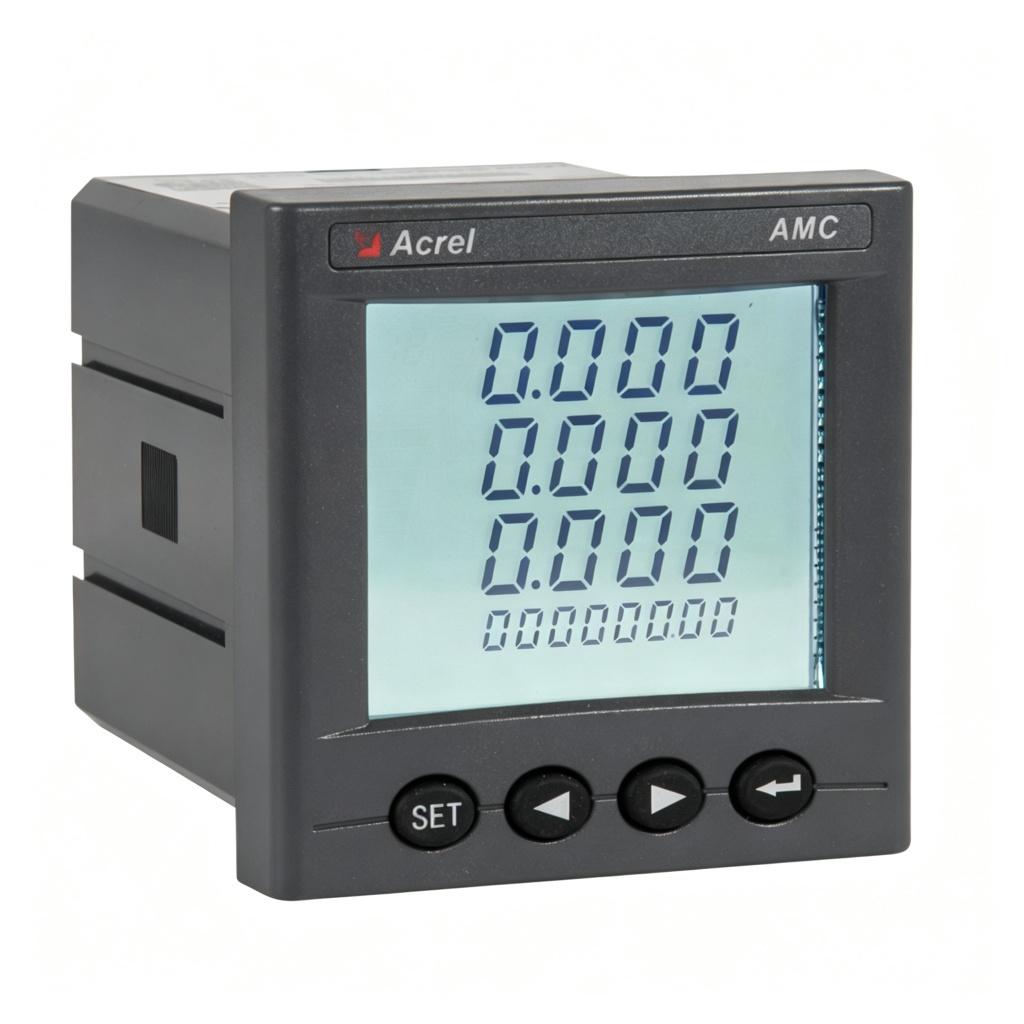

그림: 72mm 패널 장착 미터(AMC72L)

96mm 패널 장착 미터(AMC96L / PZ96 / AEM96 / ACR 시리즈) — 컷아웃: 88×88mm

88×88mm 캐비닛 컷아웃을 갖춘 96×96mm 패널 디자인 — 가장 포괄적인 기능 세트를 갖춘 플래그십 패널 장착 시리즈입니다. 상세한 전력 품질 분석(최대 63차 고조파, 전압/전류 불균형, 깜박임)을 포함한 고정밀 전체 전기 매개변수 측정을 제공합니다. 최대 12개월의 기록 데이터 로깅을 통해 다중 관세 에너지 관리를 지원합니다. 다중 I/O 옵션(디지털 입력, 릴레이 출력, 아날로그 출력), RS485 통신 및 옵션 이더넷 연결이 특징입니다. ACR 시리즈는 고급 네트워크 전력 분석 기능을 추가합니다. 고급 스위치기어, MV/LV 배전 패널 및 중요한 전력 모니터링 애플리케이션용으로 설계되었습니다.

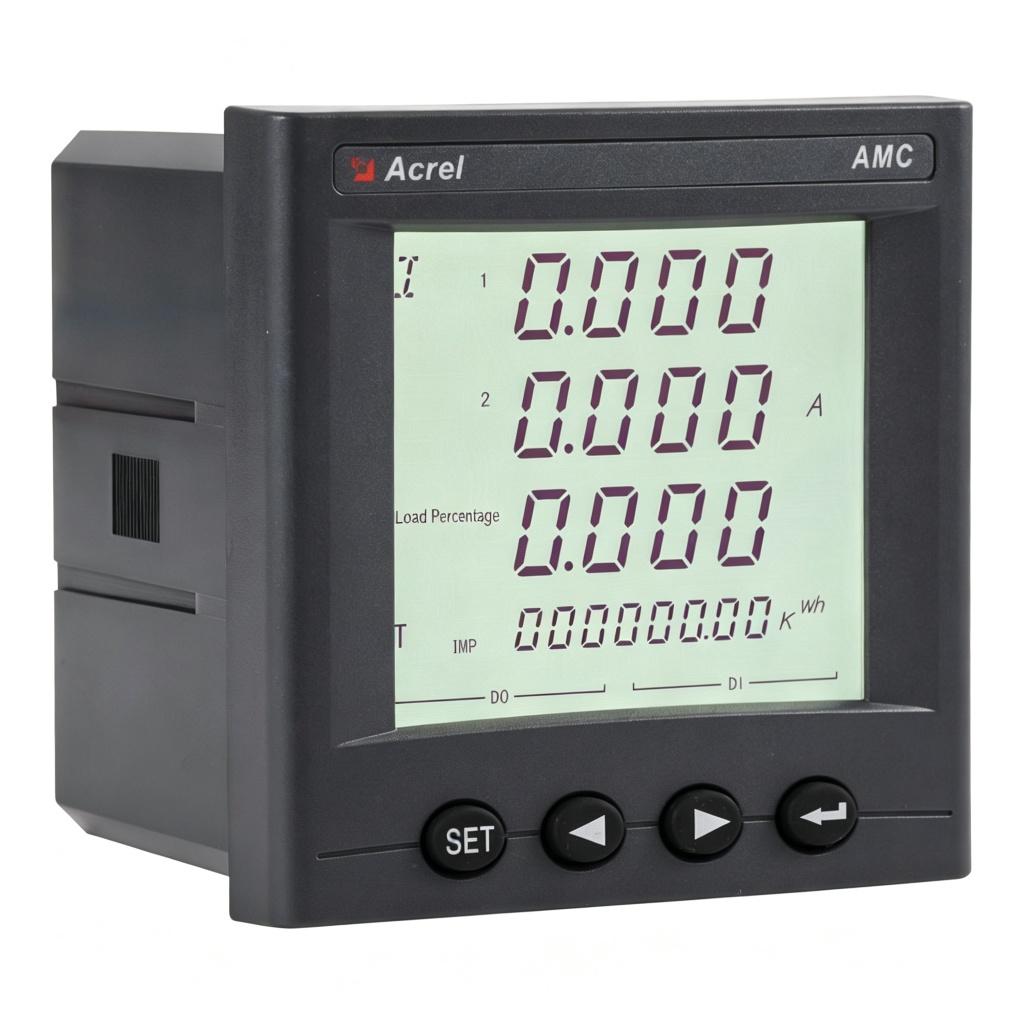

그림: 96mm 패널 장착 미터(AMC96L)

III. 빠른 선택 요약 | 30초 안에 올바른 측정기를 잠그세요

계량기를 선택할 때 먼저 설치 방법을 결정한 다음 기능, 매개 변수 및 인증을 결정하십시오! 현장 캐비닛 조건, 설치 환경 및 프로젝트 표준을 기반으로 한 정확한 선택을 통해 홀 드릴링 재작업, 설치 제한, 승인 실패 등의 문제를 근본적으로 방지할 수 있습니다.

(참고: 일부 콘텐츠는 AI로 생성될 수 있습니다)
