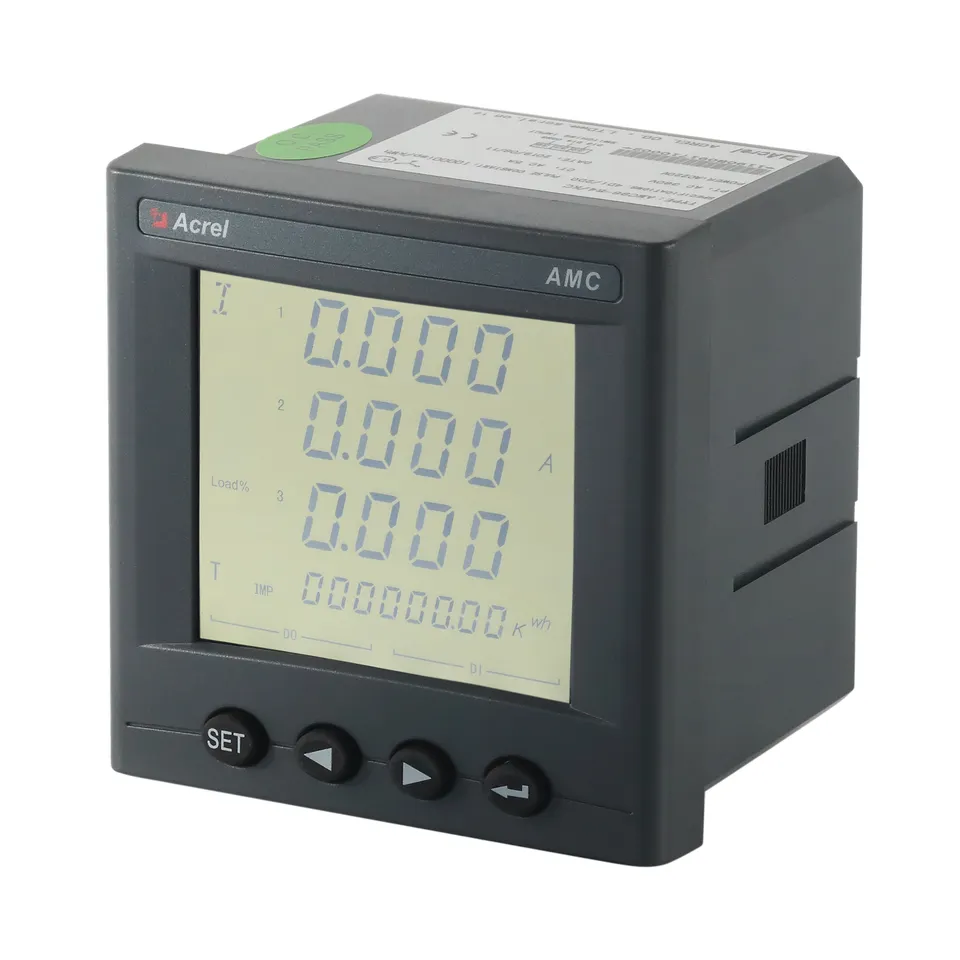

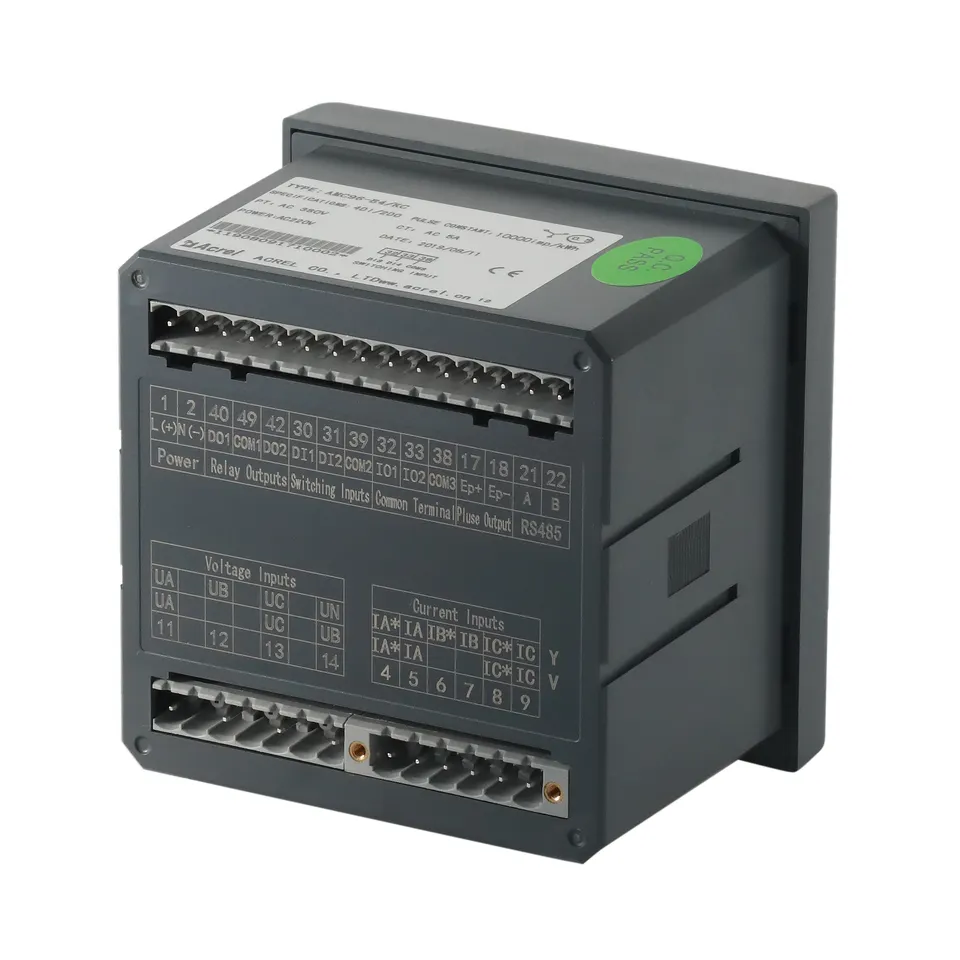

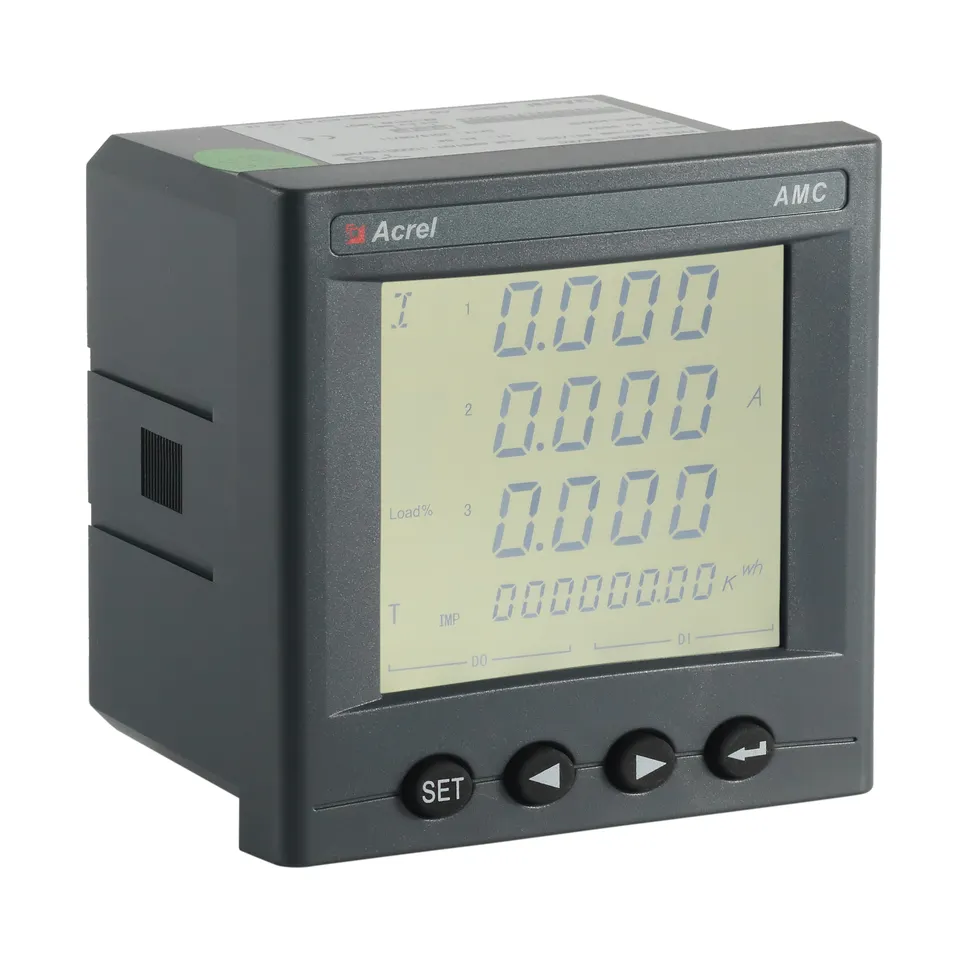

AC 3상 프로그래밍 가능 패널 장착 에너지 미터

AC 삼상 측정

입력 전류: CT별 5A/1A

2~31차 고조파를 사용한 THD

실제 RNS 측정

4DI & 2DO

펄스 출력

문의하기
PREV: AC 단상 CT 액세스 무선 IoT 에너지 미터
다음: 태양광 인버터 제로 수출을 위한 DTSD1352 AC 삼상 에너지 미터

018702106858 / 021-69156352

[email protected]

  • 설명하다

  • AMC96L-E4/KC는 산업, 상업 및 데이터 센터 설치에서 실시간 전력 모니터링, 에너지 관리 및 전력 품질 분석을 위해 설계된 고정밀 AC 3상 프로그래밍 가능 패널 장착 에너지 미터입니다. 0.5등급 다기능 측정 기능을 갖춘 96×96mm 소형 DIN 케이스는 원활한 SCADA, BMS 또는 EMS 통합을 위해 Modbus-RTU RS485 통신을 통해 전압, 전류, 유효/무효/피상 전력, 역률, 주파수, 가져오기/내보내기 kWh 및 kvarh의 실제 RMS 판독값을 제공합니다. 4개 사분면 요금 측정, 31차 고조파 왜곡 캡처, THD 분석, 수요 기록, 부하 프로파일링 및 4개 요금 TOU 지원을 통해 정확한 청구 및 효율성 최적화가 가능합니다. 광범위한 3×57.7/100V…3×380/660V, 0.02-6A 직접 연결 또는 CT 입력, 양방향 에너지 카운터, 펄스 출력, 계전기 경보 및 변조 방지 씰을 갖춘 AMC96L-E4/KC는 IEC 62053-22, IEC를 충족하면서 스위치기어, 분전반, PV 플랜트, EV 충전소 및 스마트 그리드 애플리케이션에 이상적입니다. 61557-12 및 CE 표준.

  • 사양
  • 기술적인 매개변수 가치
    입력 연결 단상2선, 3상3선, 3상4선
    빈도 45~65Hz
    전압 평가:
    단상:AC 100V、400V
    3상: AC 3×57.7V/100V(100V), 3×220V/380V(400V), 3×380V/660V(660V)(96 사이즈만 해당)
    과부하:1.2배 정격(연속) : 1초 동안 2배 정격
    전력 소비:< 0.5VA
    현재 평가: AC IA、5A
    과부하:1.2배 정격(연속), 1초 동안 10배 정격
    전력 소비:< 0.5VA
    출력 전기 에너지 출력 mode:open-collector photo-coupler pulse
    펄스 상수: 10000imp/kWh(설정 가능), 자세한 내용은 배선 다이어그램 참조;
    커뮤니케이션 RS485포트, Modbus -RTU 프로토콜, DLT645 프로토콜(버전 07 및 97),
    전송 속도 1200 ~ 38400
    기능 스위칭 입력 건식 접점 입력, 전원 공급 장치 내장, 모델이 KA인 경우 AC 220V 활성입니다.
    스위칭 출력 출력 mode: Relay normally open contact output
    접점 용량: AC 250V/3A, DC 30V/3A
    아날로그 출력 4 - 20mA
    정확도 등급 빈도:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    전원공급장치 AC/DC 85-265V 또는 DC24V(±20%) 또는 DC48V(±20%)
    전력 소비 ≤10VA
    보안 상용주파 내전압 전원 공급 장치//스위칭 출력// 전류 입력//전압 입력 및 전송// 통신 //펄스 출력//스위칭 입력 AC 2 kV 1분;
    전원공급장치, 스위칭 출력, 전류 입력, 전압 입력 사이 AC 2 kV 1분;
    전송、통신、펄스 출력、스위칭 입력 AC 1kV 1분 간;
    절연저항 입력、Output end to machine enclosure >100MΩ
    환경 온도 작업: -25°C~ 65°C  보관: -40°C ~ 80°C
    습도 ≤93%RH 비응축
    고도 ≤2500m

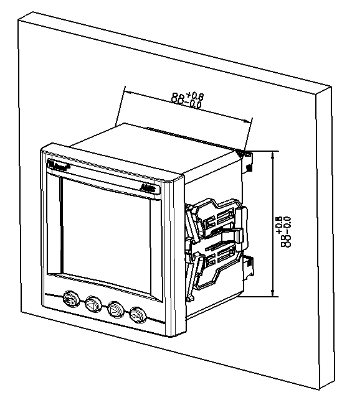

  • 치수 및 배선도

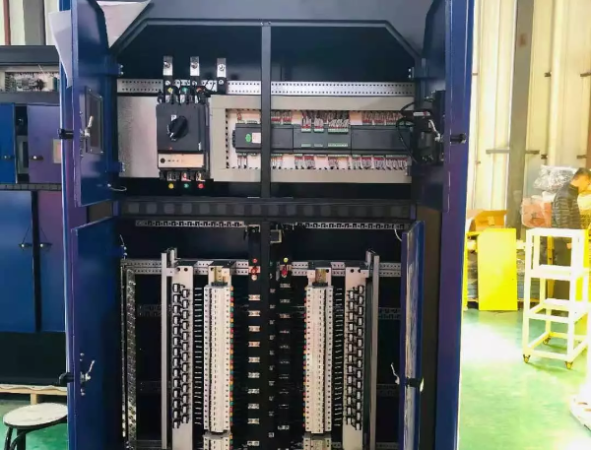

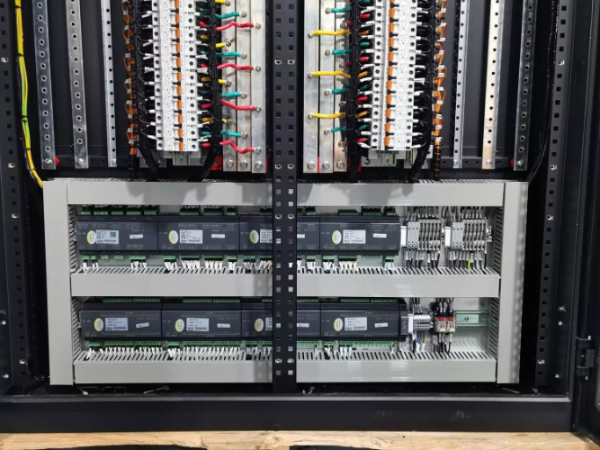

  • 응용 시나리오

  • 전력 모니터링 솔루션

  • 작업장 신청
