다중 회로 측정
최대. 4개 채널 삼상 또는 12개 채널 단상
이더넷 통신 옵션
모드버스 TCP 프로토콜
CE 인증
RS485 통신

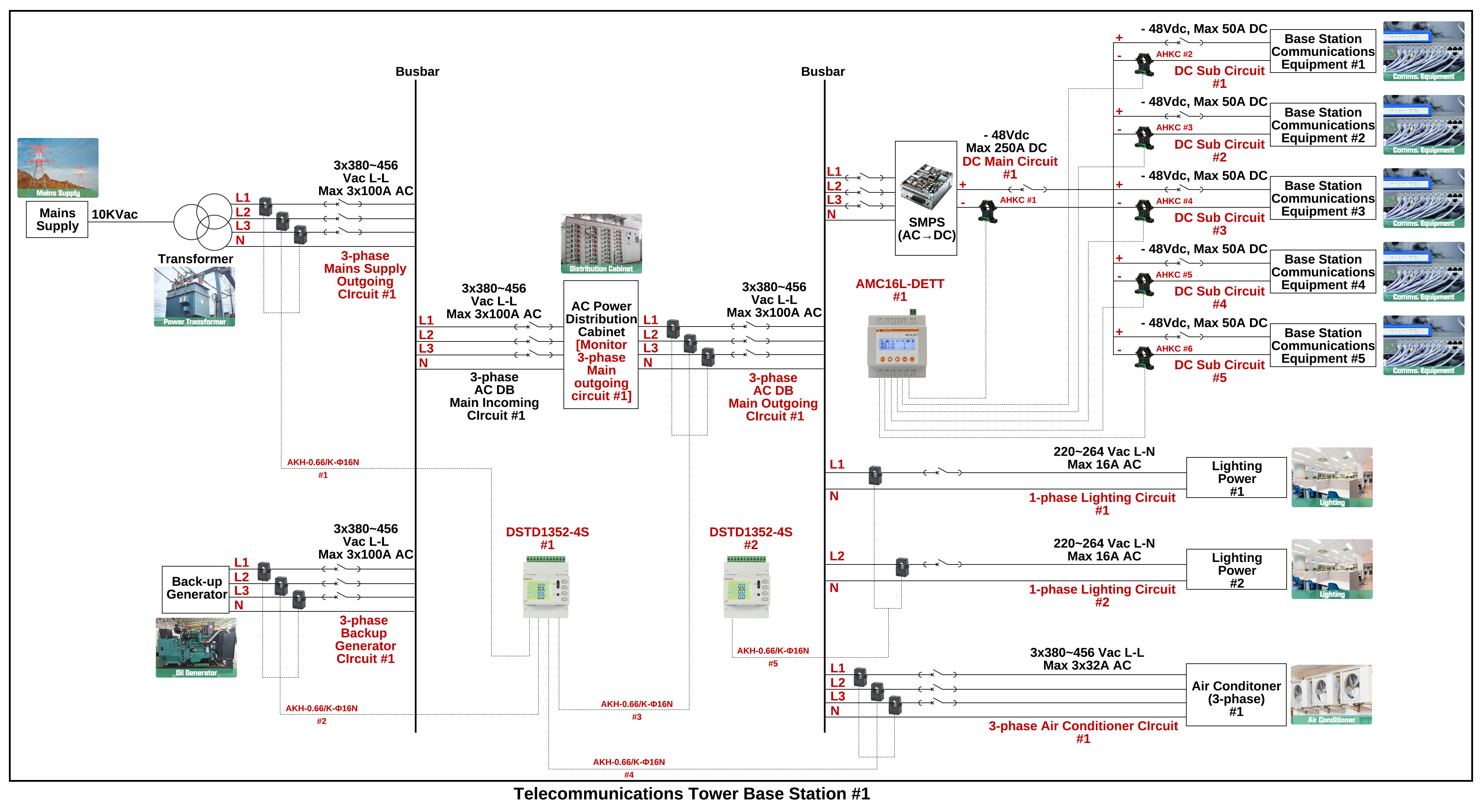

신청: 기지국
018702106858 / 021-69156352

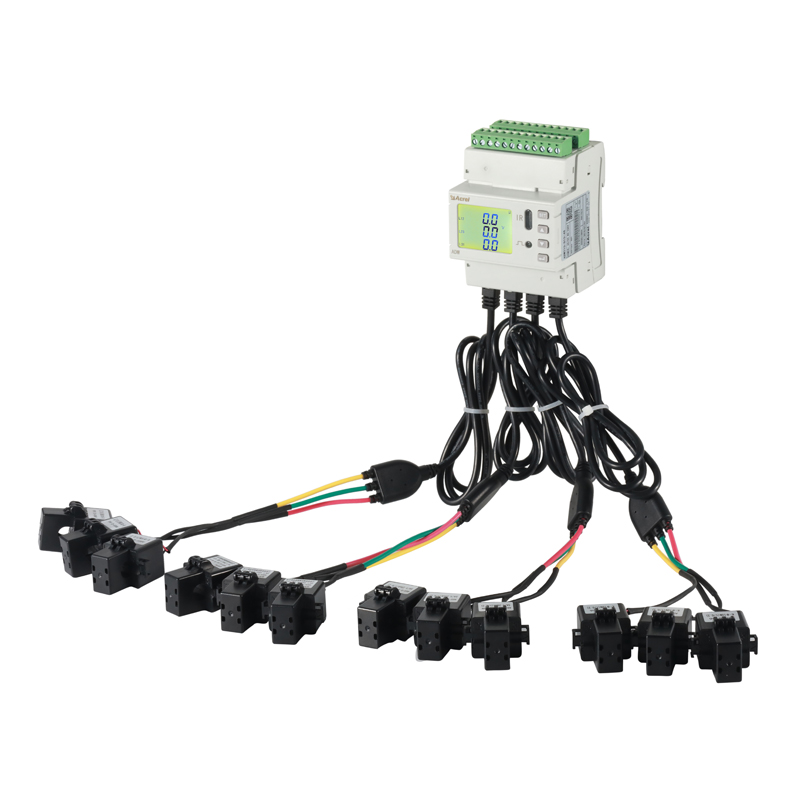

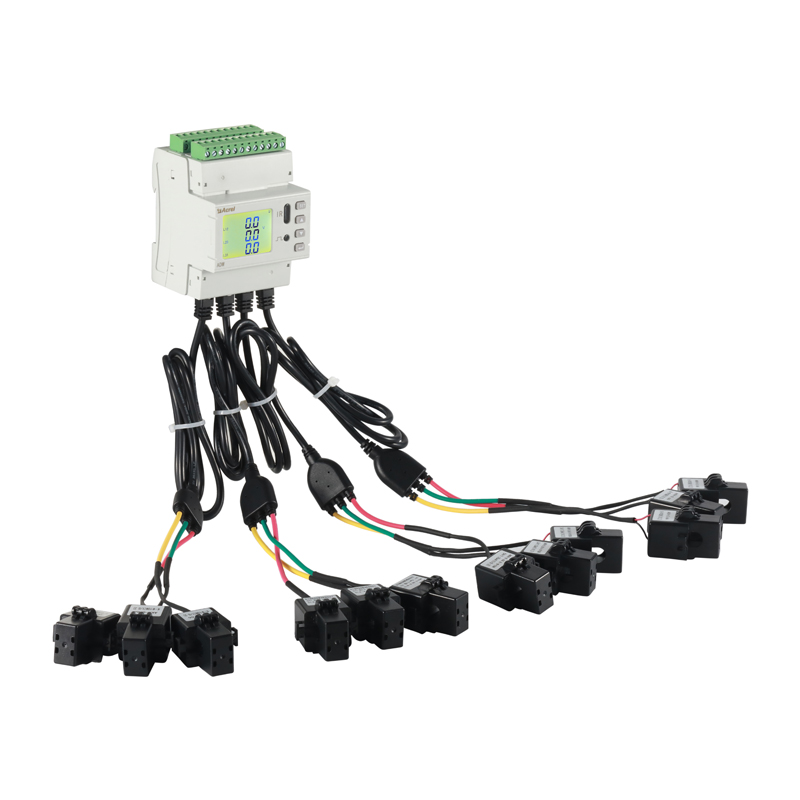

Acrel DTSD1352-4S DIN 레일 장착 다중 회로 전력계를 사용하면 최대 4개의 3상 회로 또는 12개의 단상 회로를 동시에 포괄적으로 모니터링할 수 있습니다. 기지국 및 산업용 애플리케이션용으로 설계된 이 제품은 전압, 전류, 유효/무효 전력, 역률, kWh 에너지 소비, 위상각, 전압/전류 불균형 및 최대 31차 고조파를 포함한 전기 매개변수를 정밀하게 측정합니다. RS485 Modbus RTU 통신 기능을 갖춘 이 장치는 실시간 데이터 수집 및 원격 모니터링을 위해 에너지 관리 시스템과의 원활한 통합을 지원합니다. 컴팩트한 DIN 레일 설계로 배전 캐비닛에 쉽게 설치할 수 있으며 복잡한 전기 환경에서 다중 회로 분석, 에너지 효율성 최적화 및 전력 품질 평가를 위한 안정적인 솔루션을 제공합니다.
| 보조 전원 | AC/DC 85~265V 또는 DC 40-60V; 전력 소비 ≤10VA; | ||
| 입력 신호 | 빈도 | 45~65Hz; | |
| 전압 | 정격 값: AC 3×220V/380V; | ||
| 과부하: 정격 값의 1.2배(지속); 정격 값의 2배/1초; | |||
| 전력 소비: ≤ 0.5VA(각 채널); | |||
| 현재 | 정격 값: 2차 입력 정격 전류: 50mA | ||
| 과부하: 정격 값의 1.2배(지속); 10배 정격 값/1초; | |||
| 전력 소비: ≤ 0.5VA(각 채널); | |||
| 측정 정확도 | 빈도: 0.05Hz, voltage and current: 0.5 class, active energy: 1 class, reactive energy: 2 class; 2nd to 31st harmonic accuracy: ±1%; | ||
| 기능 | 펄스 출력 | 출력 방법: 오픈 콜렉터가 있는 광커플러 펄스, 펄스 상수 기본값은 400imp/kWh입니다. (그리고 활성 개방 입력은 둘 중 하나일 수 있습니다.); | |
| 의사소통 | RS485 인터페이스, Modbus-RTU 프로토콜; 전송 속도 1200~38400; | ||
| 스위치 | 입력 | 2방향 또는 4방향 패시브 건식 접점 입력, 내장형 전원 공급 장치, | |
| 양방향 활성 습식 노드 입력(AC220V), 오일 생성기 및 주 전원 액세스 식별(및 펄스 출력은 둘 중 하나일 수 있음) | |||
| 출력 | 출력 method: relay normally open contact output; | ||
| 접점 정격: AC 250V/3A DC 30V/3A; | |||
