정격 전류: 최대 10000A
고정확도 클래스 0.5
우수한 선형성
분할 코어 개방형
제로 전력 소비
개방 회로 고전압 위험 없음
018702106858 / 021-69156352

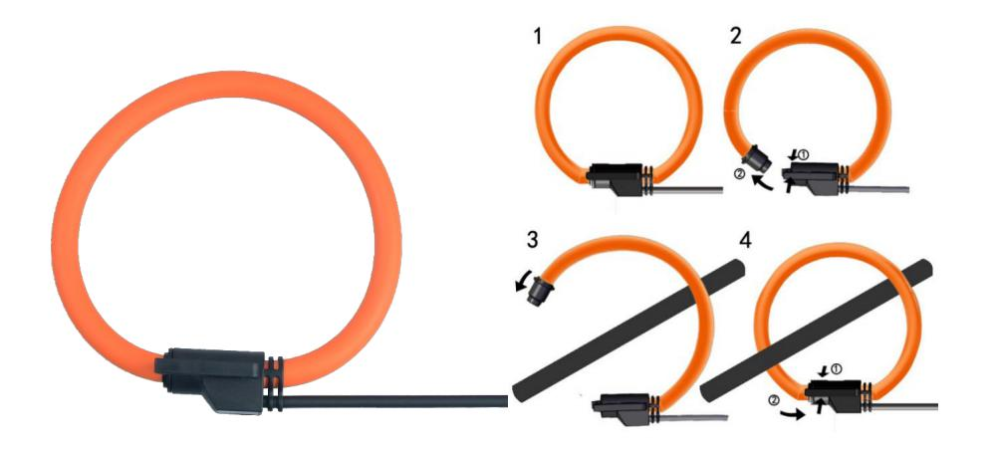

Acrel BR-시리즈 유연한 Rogowski 코일은 0.1A에서 최대 500kA까지 안전하고 광범위한 AC 전류 감지 기능을 제공합니다. 가벼운 IP65 등급 루프는 분리되지 않고 버스바 또는 케이블 주위에 간단히 고정되어 CT 포화 및 개방 회로 위험을 제거합니다. 탁월한 선형성, 고대역폭 및 최소 위치 오류는 전력 분석기, 로거 또는 휴대용 측정기와 함께 사용할 때 정확한 전력 품질, 고조파, 리플 또는 과도 캡처를 보장합니다. 맞춤형 길이와 직경은 좁은 패널, 대형 용광로, 용접공 또는 개조 시설에 적합합니다. 제로 전력 소모, DC 4-20mA / 200mV 출력 및 표유 자기장에 대한 내성 덕분에 BR 코일은 에너지 감사, 아크 결함 연구 및 고주파 인버터 모니터링에 적합한 선택입니다.
| 모델 | BR-90 | BR-150 | BR-200 | BR-300 |
| 둘레 | 300mm | 500mm | 650mm | 1000mm |
| 내경 | 90mm | 150mm | 200mm | 300mm |
| 정격전류 | 1000A | 2000-5000A | 4000-8000A | 5000-10000A |
| 무게 | 100-500g | |||
| 코일 저항 | 50-500Ω | |||
| 최대. 현재 | 500kA | |||
| 단면적 | 12mm | |||
| 신호선 길이 | 2m, 맞춤형 | |||
| 비율 | 200±0.5%mV/kA@50Hz, 맞춤형 | |||
| 정확도 | ±1% | |||
| OA 출력(제로 드리프트) | 1mV 이하 | |||
| 위상각 차이 | ≤0.5° | |||
| 선형성 | ±0.2% | |||
| 대역폭 | 1Hz~10kHz | |||
| 근무 온도. | -40℃~80℃ | |||
| 보관 온도 | -50℃-90℃ | |||
| 난연제 | 전선 및 케이블용 열가소성 고무 IEC-60332-1-2 난연 등급 | |||
| 차폐 | 코일: 100%, 신호케이블: 100% | |||
| 절연 전압 | 코일: 3000V; 신호선: 300V | |||

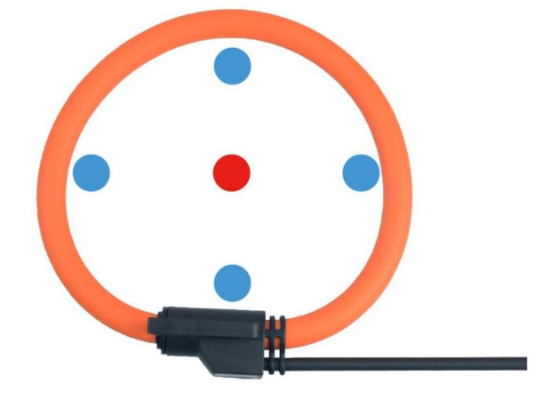

파란색: 클래스 1
