정격 전류: CT별 80A/120A
MID 인증
100ms의 빠른 응답 시간
정격 전압: 3*230/400V
고정밀도 클래스 0.5S
RS485 통신
018702106858 / 021-69156352

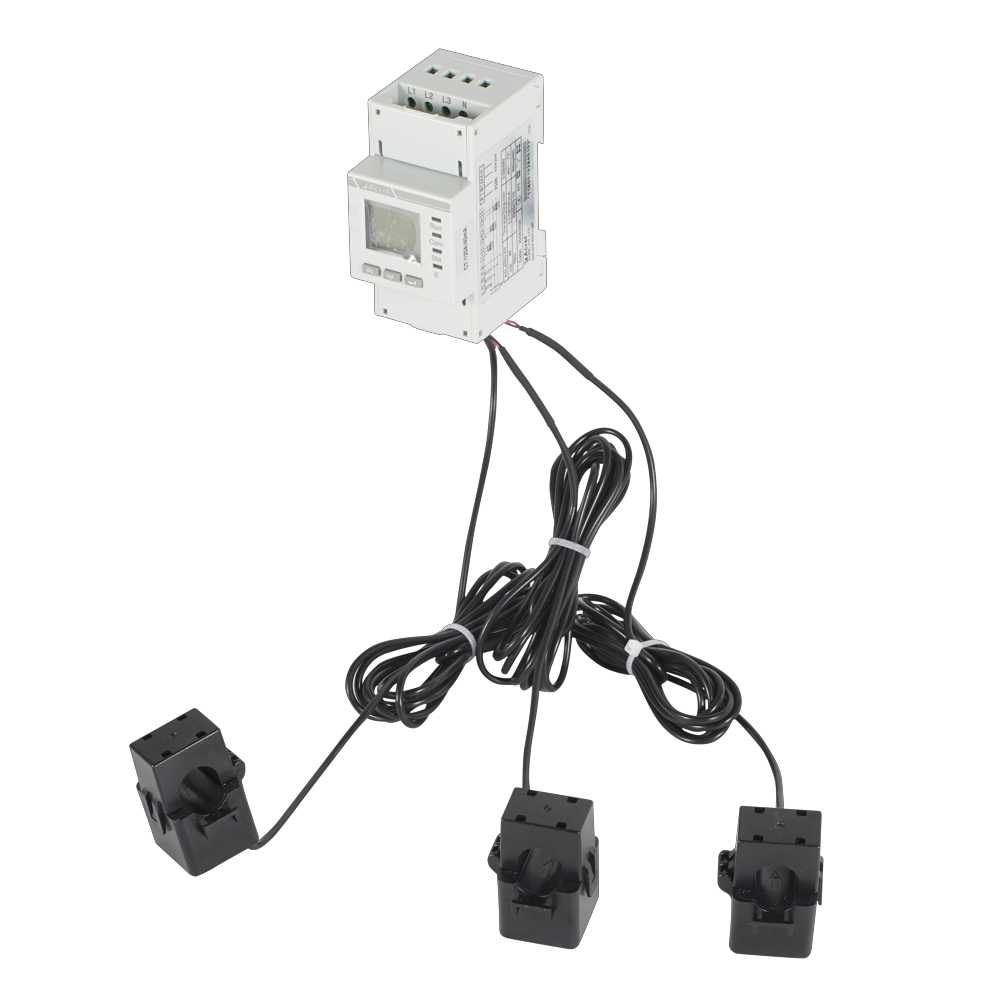

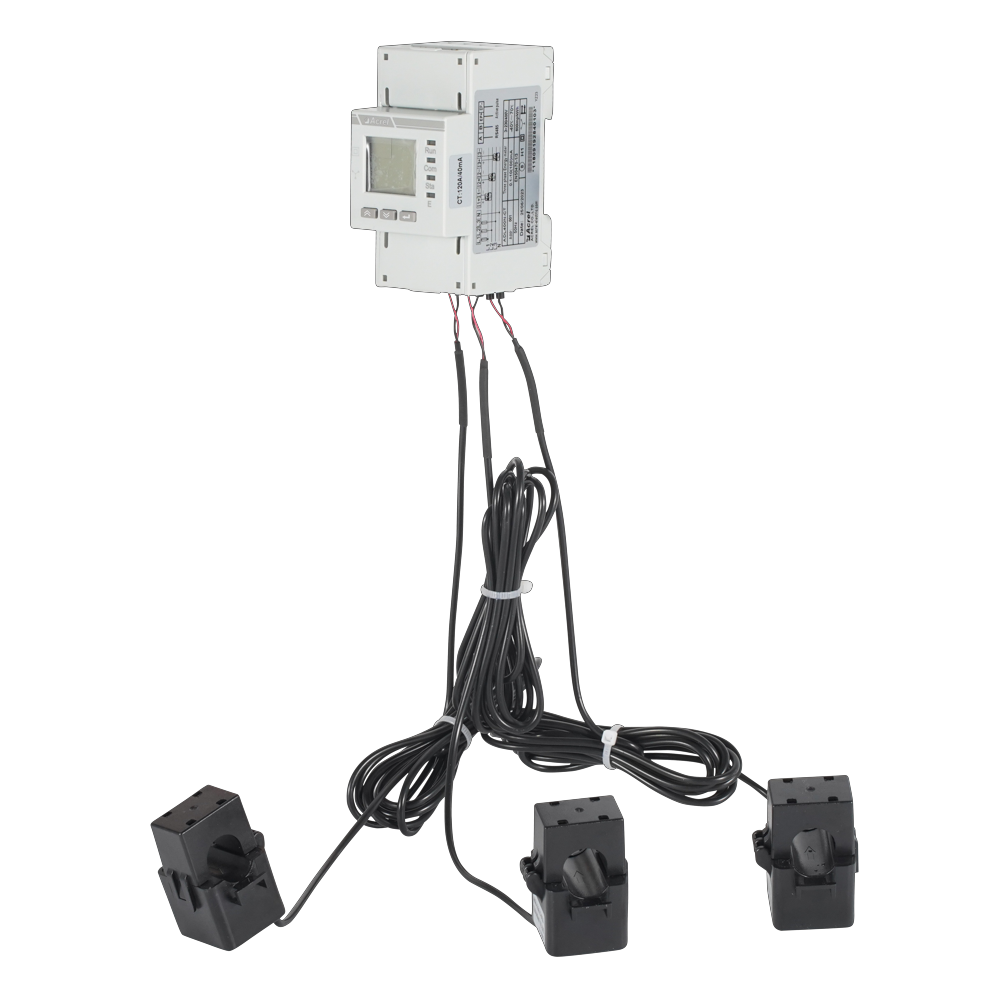

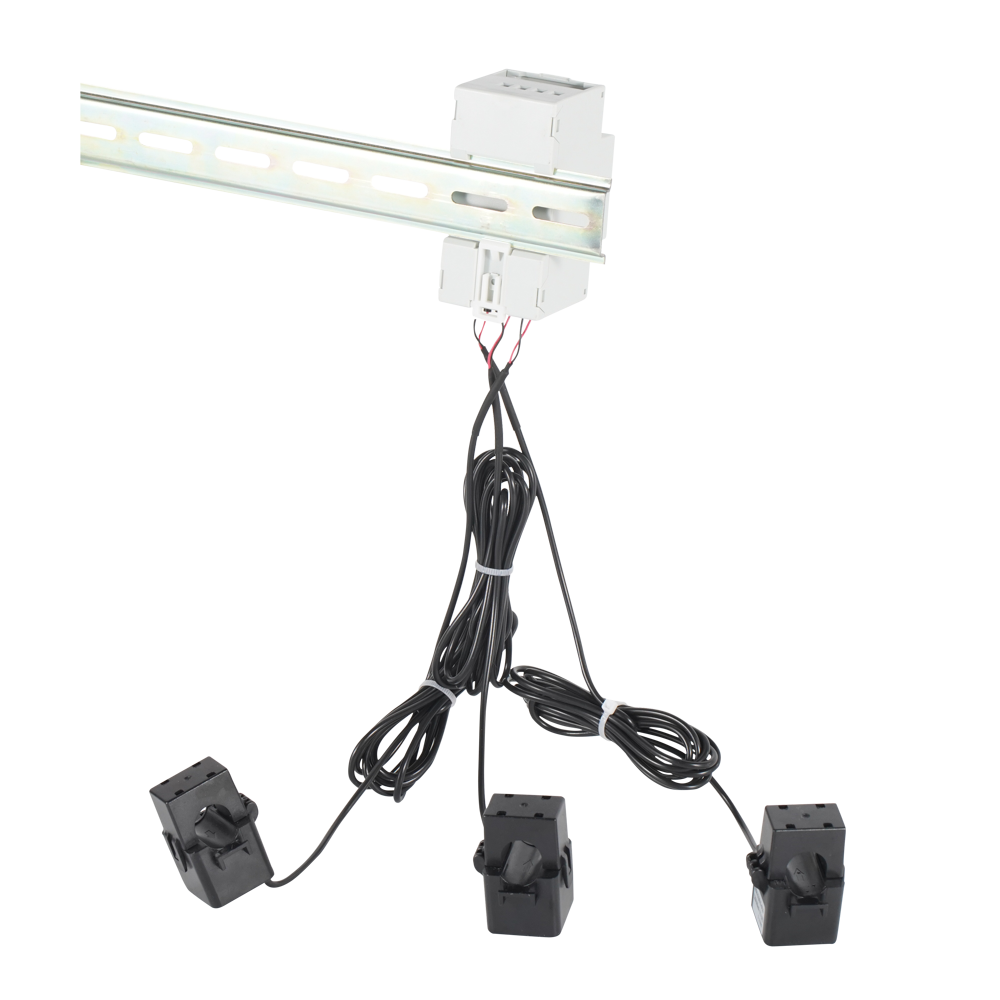

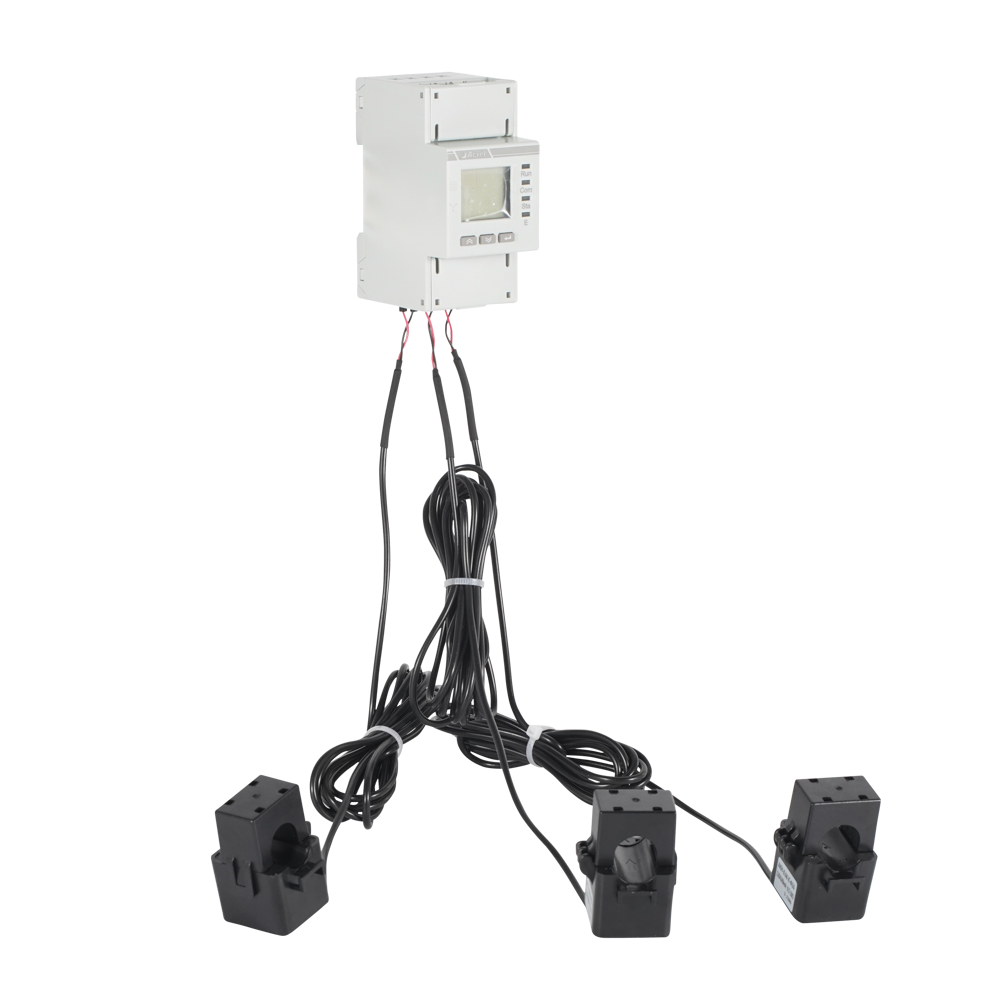

ADL 시리즈 DIN 레일 장착형 다기능 전기 에너지 계량기는 태양광 그리드 연결, 마이크로 인버터, 에너지 저장 및 AC 커플 링 시스템을 포함한 새로운 에너지 발전 시스템용으로 설계된 지능형 장치입니다.
이 제품은 고정밀 측정, 컴팩트한 디자인, 빠른 응답 및 손쉬운 설치를 제공합니다. 인버터 또는 에너지 관리 시스템(EMS)과 통신하면서 전력 매개변수를 샘플링, 측정 및 모니터링할 수 있습니다. 주요 기능으로는 역류 방지, 발전량 조절, 실시간 및 축적된 전기에너지를 기반으로 배터리 충방전 관리 등이 있다.
또한 양방향 계량 및 가정용 분산 태양광 에너지 관리를 지원하여 효율적이고 지능적인 에너지 활용을 보장합니다.
| 품목 | 매개변수 | ||
| 모델번호 | ADL400N-CT | ||
| 측정 | 그리드 | 삼상 4선식 | |
| 전압 | 정격전압 | 삼상: 3×230/400V | |
| 입력 범위 | ±20% | ||
| 과부하 | 1.2배 정격(연속) | ||
| 1초 동안 등급 2배 | |||
| 소비전력 | <2W , <10VA | ||
| 정확도 등급 | 오차 ±0.5% | ||
| 현재 | 입력 전류 | 교류 0.5-10(80)A , AC 0.5-10(120)A | |
| 과부하 | 1.2배 정격(연속) | ||
| 1초 동안 등급 2배 | |||
| 소비전력 | <1W , <1VA | ||
| 정확도 등급 | 오차 ±0.5% | ||
| 힘 | 유효, 무효, 피상전력, 오차 ±0.5% | ||
| 그리드 frequency | 50/60Hz, 오차 ±0.5% | ||
| 응답률 | 100ms 이하(전압, 전류, 전력) | ||
| ≤1s(전기 에너지) | |||
| 측정 category | 고양이 III | ||
| 과전압 레벨 | OVC III | ||
| 측광 | 전기 에너지 | 활동에너지 ： 클래스 B | |
| 무효 에너지(클래스 2 정확도) | |||
| 전력 소비 | 2W 이하 | ||
| 전자기 호환성 | E2 | ||
| 보안 | 힘 frequency withstand voltage | 통신과 신호입력 사이, AC3kV 1분 | |
| 절연저항 | >100MΩ 케이스에 대한 입력 및 출력 단자 | ||
| 커뮤니케이션 | 인터페이스 및 통신 프로토콜 | RS485 인터페이스 및 Modbus RTU 프로토콜 | |
| 커뮤니케이션 address range | 모드버스 RTU:1~ 247 ; | ||
| 전송 속도 | 1200bps-38400bps 지원 | ||
| 환경 | 작동 온도 | -40 ℃ ～ 70 ℃ | |
| 보관온도 | -40 ℃ ～ 80 ℃ | ||
| 상대습도 | ≤95%(응결 없음) | ||
| "습한 환경에는 적합하지 않습니다." | |||
| 고도 | 2000m 이하 | ||
| 참조 표준 | EN IEC 61010-1:2010 측정, 제어 및 실험실용 전기 장비에 대한 안전 요구 사항 - 1부: 일반 요구 사항 | ||
| EN IEC 61010-2-030:2010 측정, 제어 및 실험실용 전기 장비에 대한 안전 요구 사항 - 파트 2-030: 테스트 또는 측정 회로가 있는 장비에 대한 특정 요구 사항 | |||
| EN IEC 61326-1:2021 측정, 제어 및 실험실용 전기 장비 - EMC 요구 사항 - 파트 1: 일반 요구 사항 | |||
| EN IEC 61326-2-1:2021 측정, 제어 및 실험실용 전기 장비 - EMC 요구 사항 - 파트 2-1: 측정, 제어 및 실험실용 전기 장비에 대한 전자기 호환성 테스트에 대한 특정 요구 사항 | |||
| EN 50470-3 전기 계량 장비(a.c.) - 파트 3: 특정 요구 사항 - 활성 에너지용 정적 계량기(클래스 인덱스 A, B 및 C) | |||
| IP | IP51 （ 적절한 IP 등급 인클로저에 설치해야 함 ) | ||
| 오염도 | II | ||
| UC 학위 | III | ||
| 설치환경 | 실내 사용 | ||
| 학위 보호 | 클래스 II(이중 절연) | ||
| 사용환경 | 캐비닛 장착(외부 쉘은 만질 수 없음) | ||
| 레벨 | M1 | ||
| CT 안전 | 절연저항: greater than 1000 MΩ under normal conditions ; | ||
| 내전압 : 4000V, 50Hz 전원주파수에서 1분간 견딜 수 있습니다. ; | |||
| 난연성: UL94-V0 수준을 준수합니다. ; | |||
