양방향 측정
듀얼 소스 측정
UL 인증 획득
정격 전압: 3*277/480V
정격 전류: CT에 의한 1/5A
RS485 통신
018702106858 / 021-69156352

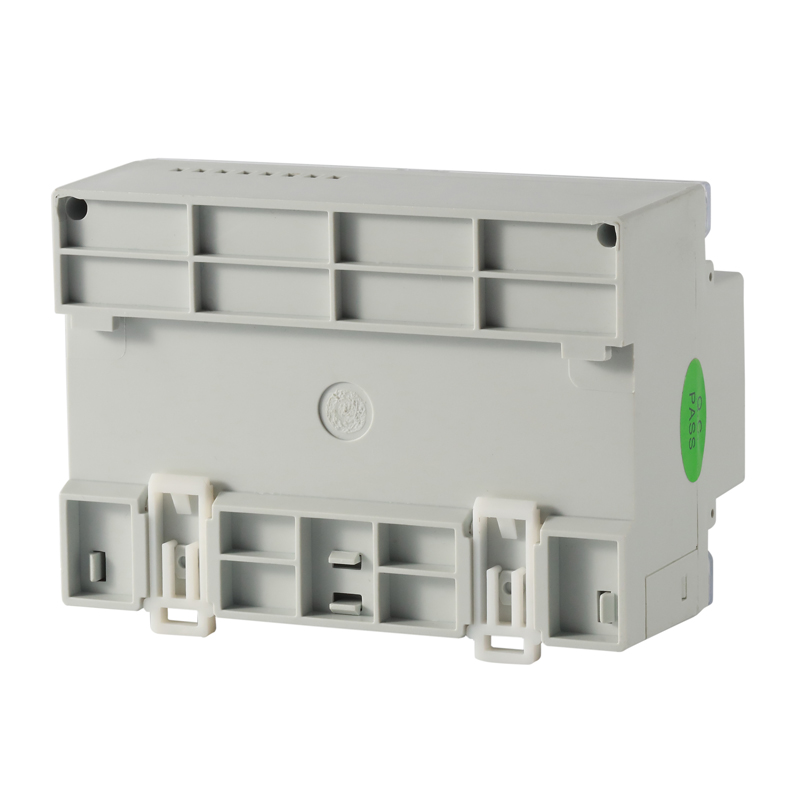

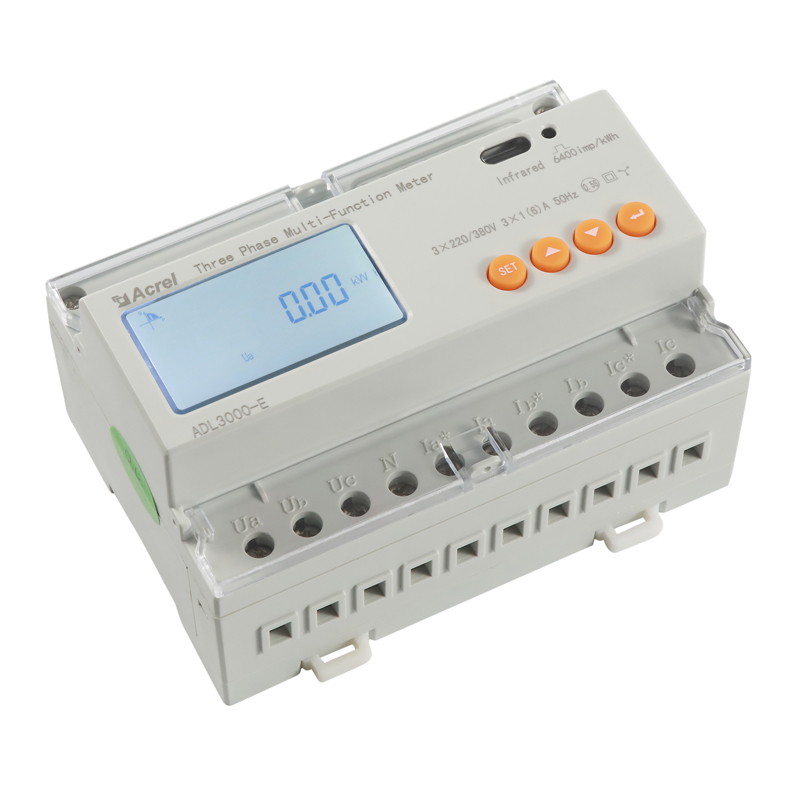

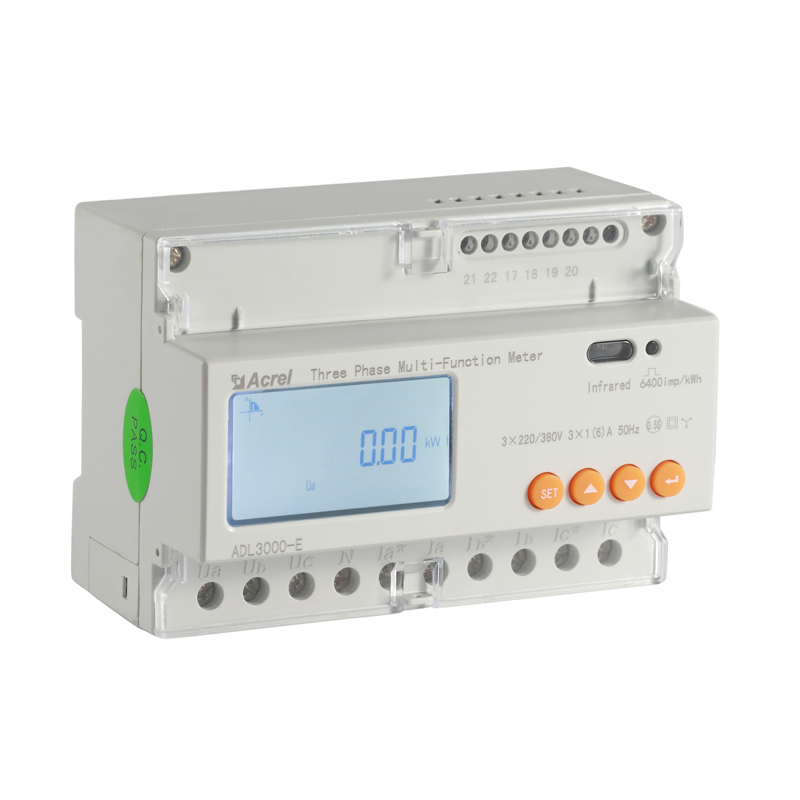

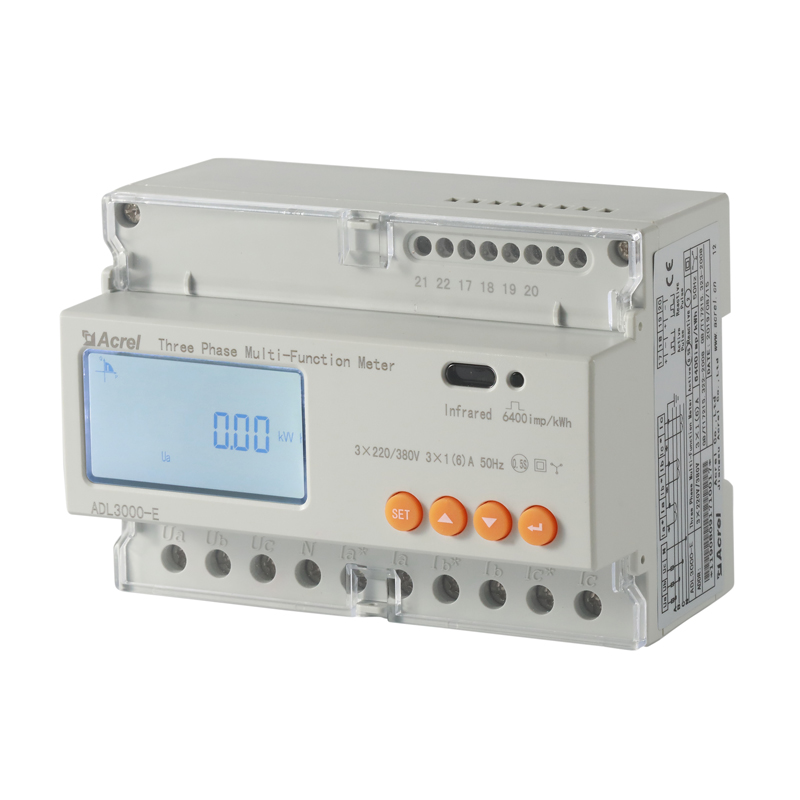

ADL3000-E는 전원 공급 시스템, 산업 및 광업 기업, 유틸리티용으로 설계된 정교한 3상 다기능 에너지 미터입니다.
전력 소비량을 정확하게 측정하고 포괄적인 전력 수요 관리를 제공합니다. 주요 기능에는 양방향 측정 및 이중 소스 측정 기능이 포함되어 복잡한 전력 시스템에서 정확한 에너지 측정을 보장합니다.
이 장치에는 MODBUS-RTU 프로토콜과 호환되는 RS485 통신이 장착되어 있어 다양한 제어 시스템, SCADA 시스템 및 에너지 관리 시스템과의 통합이 용이합니다.
UL 인증을 받았으며 엄격한 안전 및 성능 표준을 충족합니다. 정격 전류가 3×277/480V로 광범위한 애플리케이션에 적합합니다. 고정밀 측정, 작은 크기, 간단한 설치 덕분에 다양한 산업 및 상업 환경에서 에너지 모니터링 및 관리에 이상적인 선택입니다.
| ADL3000 | 사양 | ||

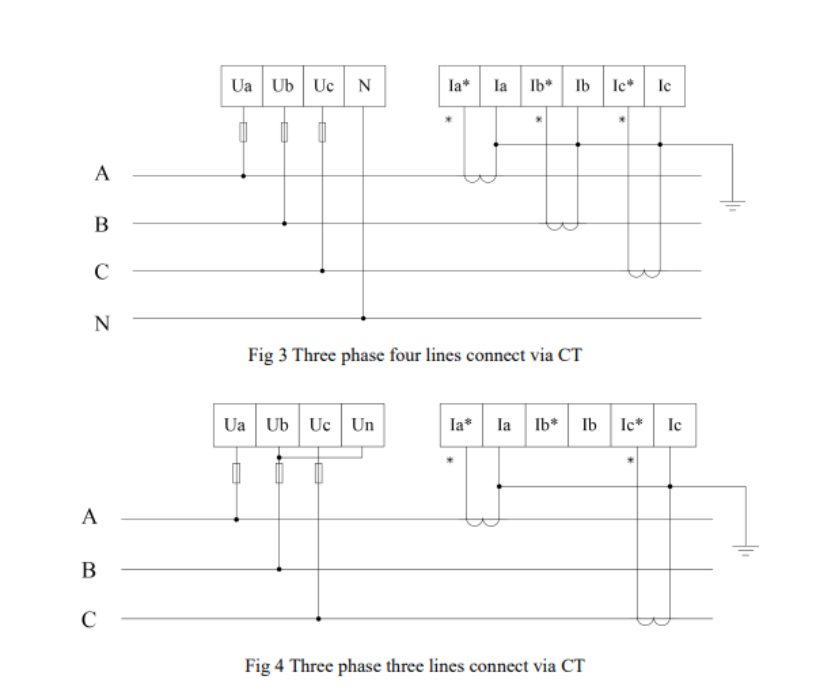

| 위상 | 3상 3선, 3상 4선 | ||
| 측정 | 전압 | 기준 전압 | 3×100V, 3×380V, 3×57.7/100V, 3×220/380V, 3*277/480V |
| 소비 | <10VA(단상) | ||
| 임피던스 | >200만 Ω | ||
| 정확도 등급 | 오류±0.2% | ||
| 현재 | 입력 전류 | 3×1(6)A(CT로), 3×10(80)A 3×10(100)A(CT장착) | |
| 소비 | <1VA 단상 정격 전류 | ||
| 정확도 등급 | 오류±0.2% | ||
| 힘 | 유효, 무효, 피상 전력, error±0.5 ℅ | ||
| 빈도 | 45 ～ 65Hz, 오차±0.2% | ||
| 미터 | 에너지 | 활성 에너지(정확도 등급: 0.5 , 1.0) | |
| 무효 에너지(정확도 2등급) | |||
| 시계 | ≤0.5s/d | ||
| 숫자 신호 | 에너지 pulse output | 활성 포토커플러 출력 1개 , 반응성 옵토커플러 출력 1개 | |
| 스위칭 출력 | 1 스위칭 출력 | ||
| 스위칭 입력 | 옵토커플러 입력 1개 | ||
| 펄스 | 펄스 폭 | 80±20ms | |
| 펄스 constant | 400imp/kWh,10000imp/kWh(기본 전류와 일치) | ||
| 커뮤니케이션 | 인터페이스 및 통신 프로토콜 | RS485 ： 모드버스 RTU | |
| 통신 주소 범위 | 모드버스 RTU:1~ 247 ; | ||
| 전송 속도 | 1200bps~19200bps | ||
| 환경 | 작동 온도 | -25 ℃ ~ 55 ℃ | |
| 상대습도 | ≤95 ℅ (결로 없음) | ||

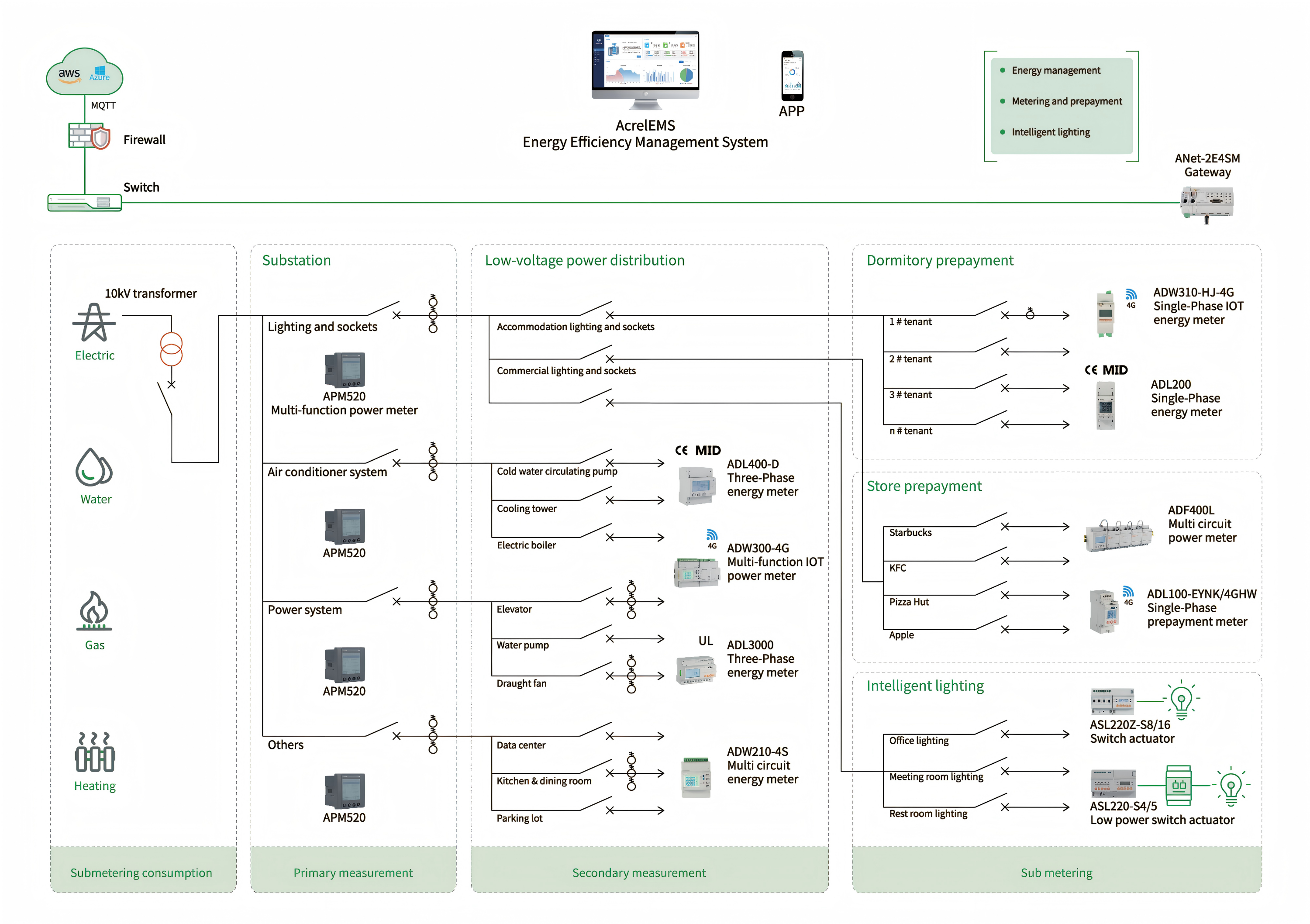

에너지 효율 관리 시스템

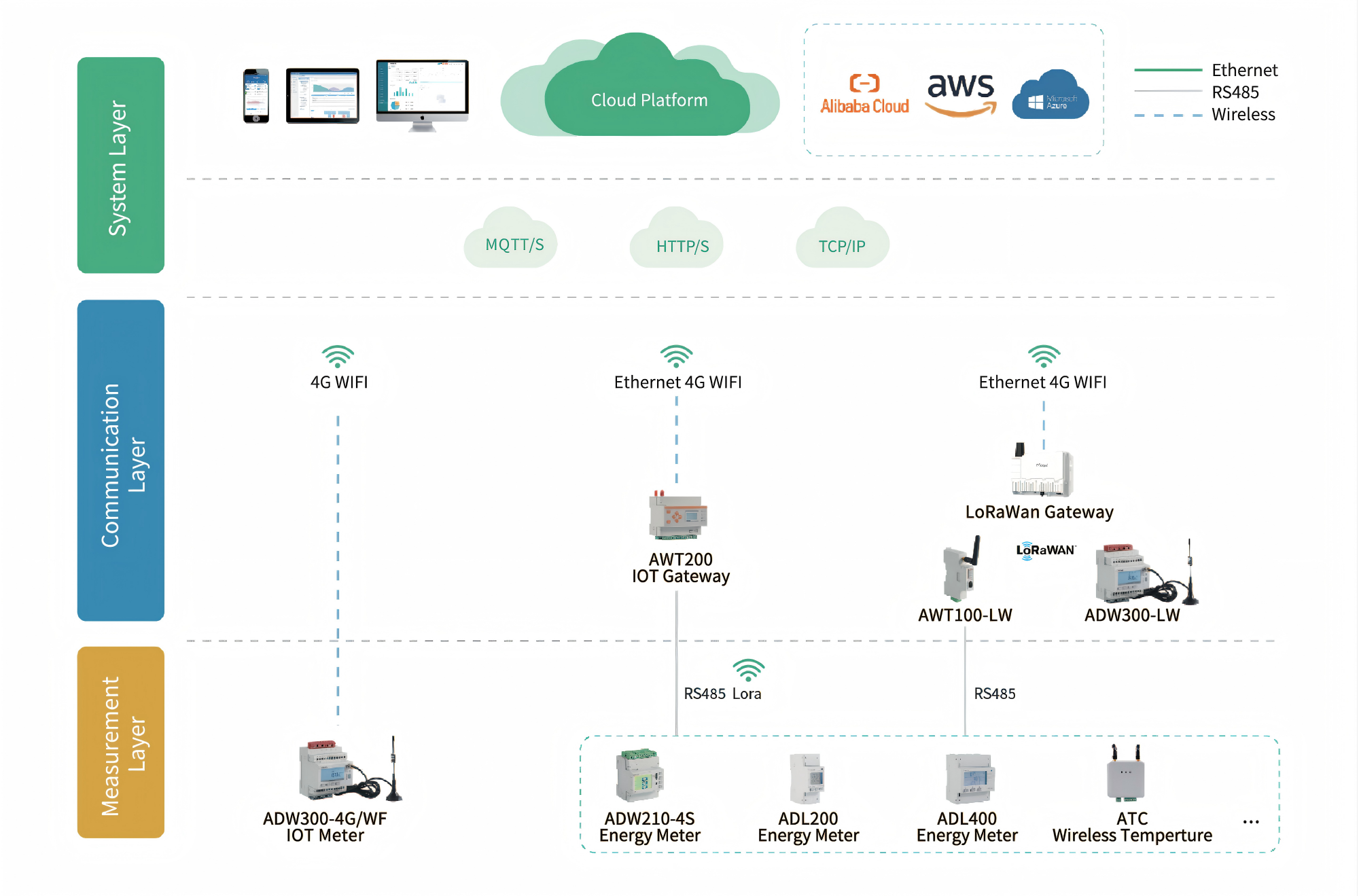

IoT 에너지 관리 시스템
정격 전류 80A 직접
MID 인증
고정확도 클래스 C
35mm DIN 레일 장착형
펄스 출력
4개 모듈(폭 72mm)
IoT 에너지 관리, 공장, 학교
분할 코어
클램프 설치
고정확도 클래스 0.5
150-1000A 입력 전류
5A/1A 2차 출력
신청: 혁신 프로젝트
이벤트 녹화
제어 기능 시작
프로그래밍 가능한 DI 및 DO
Profibus-DP 통신
흔들림 방지 기능
아날로그 출력

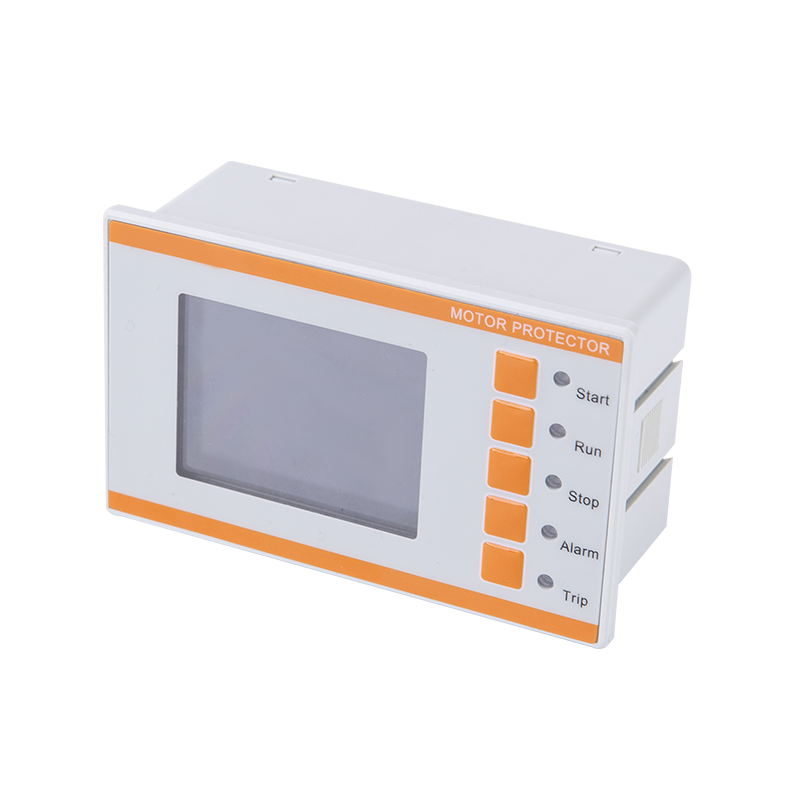

이벤트 녹화
