변압기/버스바/커넥터 접점/모터 무선 온도 측정 수동 수리, 24시간 온라인 온도 측정에 작별을 고하고 전기 장비에 "온도계"를 설치하십시오!

15 04, 2026

전기 장비에 대한 온도 모니터링의 중요성

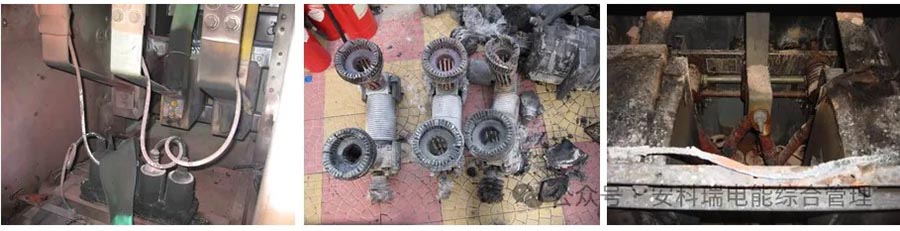

전기는 산업 생산, 상업 운영, 생활 보장의 생명선이며, 장비 온도는 전기 안전의 '바로미터'입니다. 고·저압 배전반, 변압기, 버스바, 케이블 조인트 등은 장기간 고부하 운전 시 접촉불량, 절연노화, 과부하로 인해 국부적인 과열이 발생하기 쉽습니다. 적시에 모니터링하지 않으면 장비 손상, 생산 중단, 심지어 전기 화재가 발생하여 상상할 수 없는 심각한 결과를 초래할 수 있습니다.

다양한 전기 장비가 전원 시스템에 연결되어 있으면 특정 전류를 통해 일정량의 열이 발생하고 온도가 상승합니다. 전력계통에서는 전기설비의 과열이 심화되어 대형사고가 많이 발생하고 있습니다. 전기 장비 과열의 숨겨진 위험을 적시에 감지하고 유지 보수 또는 수리 조치를 적시에 취할 수 있으며 결함에 숨겨진 위험을 제거할 수 있으면 전원 공급 시스템의 작동 사고를 크게 줄이고 전원 공급 장치의 신뢰성을 향상시킬 수 있습니다. 따라서 전기 장비의 과열 부품을 적시에 감지하고 정확하게 분석하는 것이 매우 중요합니다.

기존의 온도 측정 방법은 더 이상 최신 전기 안전 요구 사항을 따라갈 수 없습니다.

① 온도 테스트 왁스 시트는 실시간 모니터링이 불가능하여 노후화 및 고장의 위험이 크다.
② 적외선 온도 측정에는 밀폐된 캐비닛 내부에서 감지하거나 신뢰할 수 없는 사각지대가 있습니다.
③ 유선 온도 측정 배선은 복잡하고 절연 위험이 높으며 개조가 어렵고 유지 관리 비용이 높습니다.
④ 수동 수리 및 사후 교정 모드로는 숨겨진 과열 위험을 방지할 수 없습니다.

Acrel 무선 온도 측정 소프트웨어 및 하드웨어 완벽한 솔루션

"수동적 무선, 정확한 감지, 지능형 경고, 편리한 작동 및 유지 관리"를 핵심으로 하는 Acrel의 올-시나리오 무선 온도 측정 통합 솔루션은 기존 온도 측정의 병목 현상을 완전히 해결하고 전력 안전에서 "수동적 수리"에서 "능동적 예방 및 제어"로의 도약을 달성합니다.

우리는 센서, 트랜시버, 디스플레이 장치 및 통합 시스템 플랫폼을 포함하는 Acrel 무선 온도 측정 솔루션을 보유하고 있습니다!

무선 온도 측정의 적용 시나리오는 무엇입니까? 어디에 사용되나요?

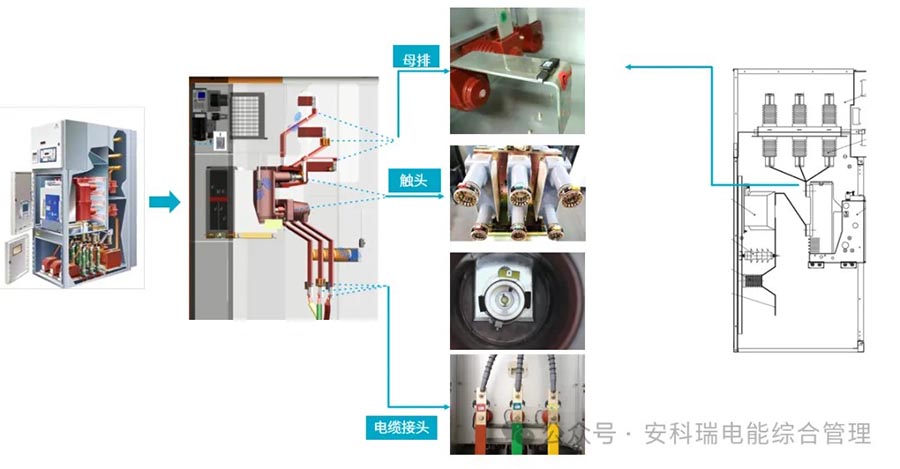

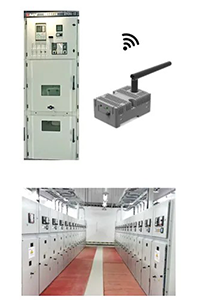

온도 측정 요구 사항 - 고전압 개폐 장치

예: 케이블 조인트, 접점 및 부스바의 온도 측정.

케이블 조인트 온도 측정
접촉식 온도 측정
마더 버스바 온도 측정

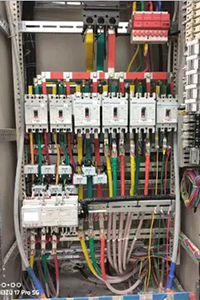

온도 측정 요구 사항 - 저전압 캐비닛

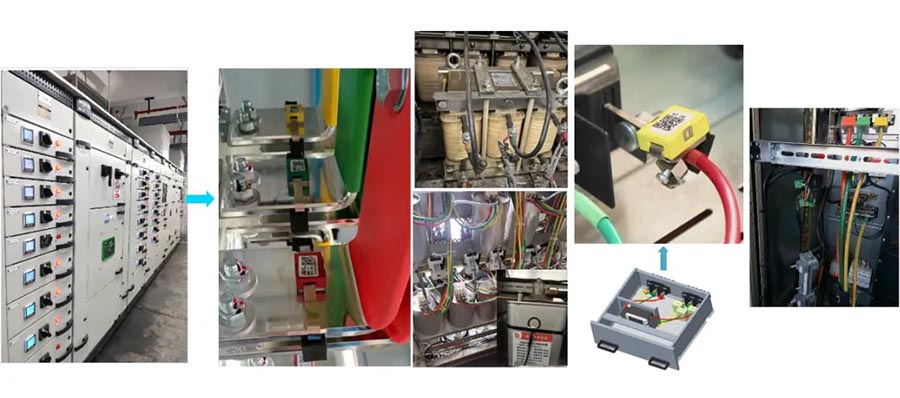

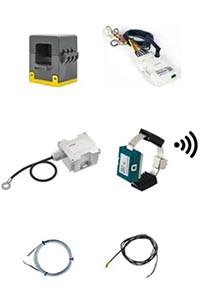

예를 들어 프레임 회로 차단기 커넥터/버스바, 커패시터/리액턴스 표면, 서랍 캐비닛 케이블 커넥터 및 저전압 출력 케이블 커넥터에 대한 온도 측정이 가능합니다.

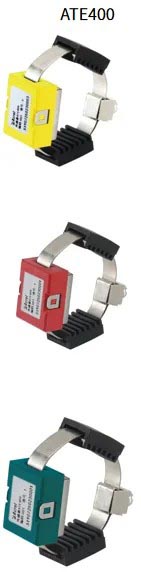

·프레임 차단기 커넥터/부스바 온도 측정

· ATE400

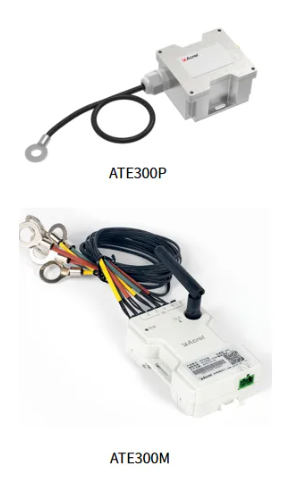

· 커패시터/리액턴스 표면 측정 상자

· ATE300M

· 서랍장 케이블 커넥터 온도 측정

· ATE400

· 저전압 인출 케이블 커넥터 온도 측정

· ACE100

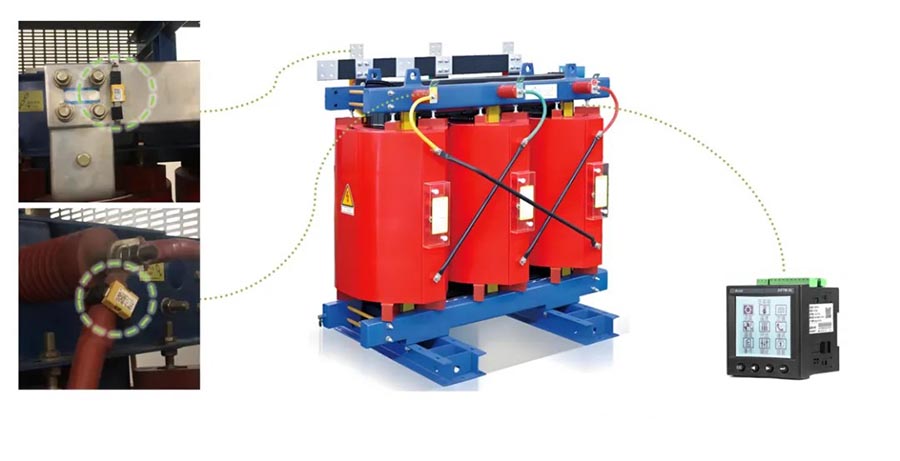

온도 측정 요구 사항 - 변압기 온도 측정

예를 들어 변압기 조인트 및 내부 권선의 온도 측정이 가능합니다.

· 변압기 접합부 온도 측정

· ATE400

· 변압기 내부 권선의 온도 측정

· (PT100 내장) ARTM-8L

온도 측정 요구 사항 - 분전함, 실내 케이블, 캐비닛/실내 등

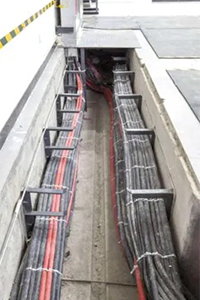

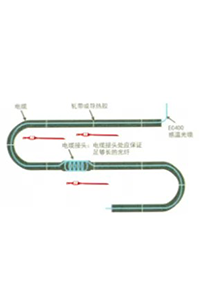

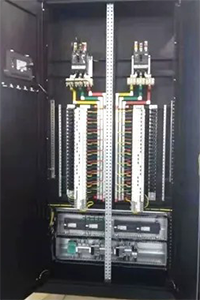

예를 들어 배전함, 실내 케이블 트렌치의 온도 측정, 배전반/배전실의 실내 온도 및 습도를 측정합니다.

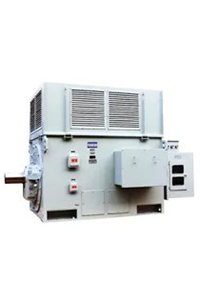

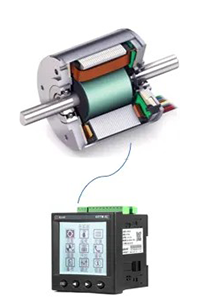

온도 측정 요구 사항 - 모터 온도 측정

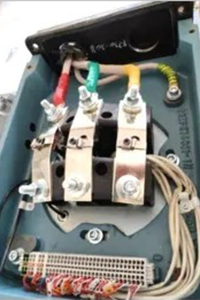

예: 모터 표면의 온도 측정, 모터 정션박스의 온도 측정, 모터 내부 권선의 온도 측정.

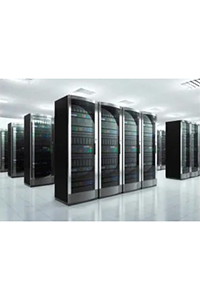

업계 고객의 온도 측정 요구 사항 - 데이터 센터

예: 실내 케이블 트레이/버스 덕트 인클로저의 온도 측정, 데이터 센터 서버의 온도 측정, 데이터 센터 기둥 캐비닛 조인트의 온도 측정.

산업 고객 온도 측정 요구 - 에너지 저장 용기

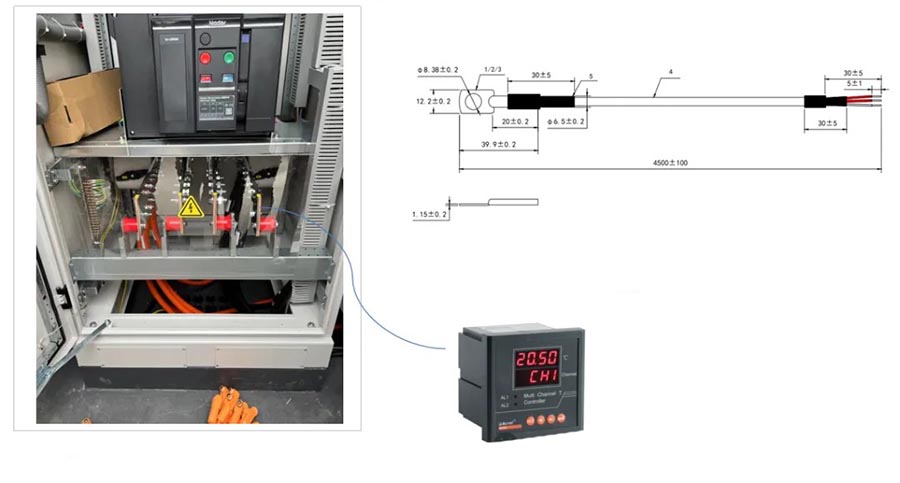

예를 들어 에너지 저장 용기의 DC 버스바에는 온도 측정이 필요합니다.

PT100 모델: MPT101B130006

전압 저항: AC3000V/DC 4300V

에너지 저장 용기용 DC 버스바

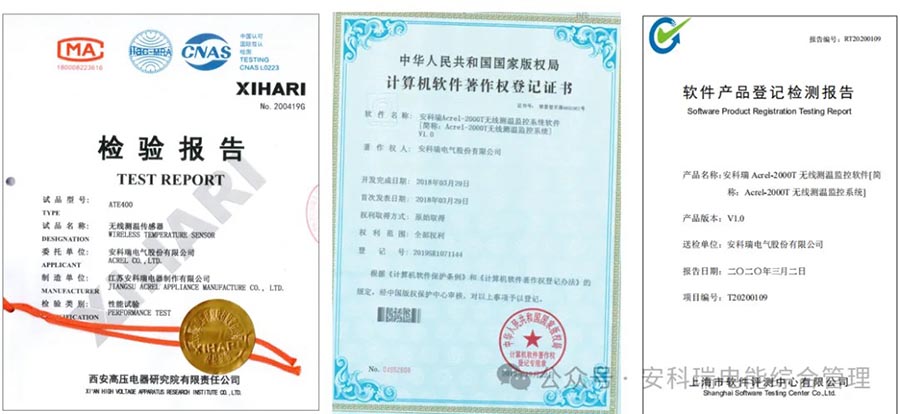

Acrel 무선 온도 측정 제품 인증 인증서

4가지 핵심 장점이 전력 온도 측정의 새로운 표준을 정의합니다.

1. 패시브 무선 유지 관리가 필요 없어 보안 위험을 근본적으로 제거합니다.

ATE800 시리즈 RFID 패시브 센서는 배터리나 배선이 필요하지 않고 평생 유지 관리가 필요 없는 무선 주파수 에너지 수확 기술을 채택하여 고온 환경에서 배터리 고장 및 고전압 배선 절연의 위험을 완전히 방지합니다. ATE400 센서 유도 전력 센서는 ≥ 5A일 때 시작할 수 있으며, 긴 서비스 수명과 고부하 시나리오에서 안정적인 온라인 작동을 통해 운영 및 유지 관리 비용을 크게 절감합니다.

2. 0.5 ℃의 온도 상승을 정확하게 포착할 수 있는 고정밀 감지

정확도 ± 1 ℃, 온도 측정 범위 -50 ℃ ~ 125 ℃의 고정밀 온도 측정 칩을 사용하여 작은 온도 상승 변화를 민감하게 포착하고 접촉 저항 증가 및 과열 오류 가능성을 사전에 경고하며 새싹 단계에 숨겨진 위험을 차단합니다. 데이터는 강한 간섭 환경에서도 안정적으로 유지되므로 고전압 캐비닛 및 밀도가 높은 버스 시나리오에서 안전하게 사용할 수 있습니다.

3. 수정 없이 설치 가능하며 신규 프로젝트와 기존 프로젝트 모두 신속하게 구현할 수 있습니다.

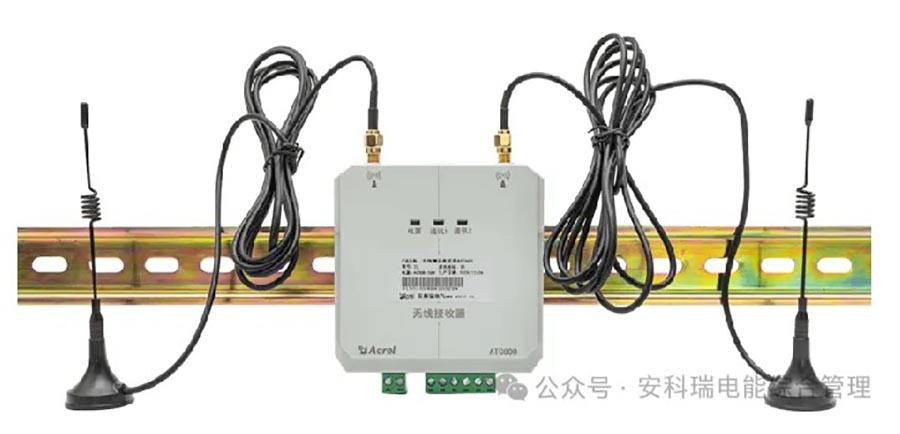

장착 형태는 스트랩형, 볼트형, 패치형 등 다양하며, 장비를 분해하거나 분리할 필요가 없습니다. 수신기는 레일 설치, 13774430992 안테나의 유연한 선택, 복잡한 캐비닛을 위한 안정적인 신호, 새 프로젝트를 위한 빠른 배포, 기존 배포실을 위한 원클릭 업그레이드를 지원합니다.

4. 전체 체인 지능형 제어, 로컬 및 원격 "이중 보험"

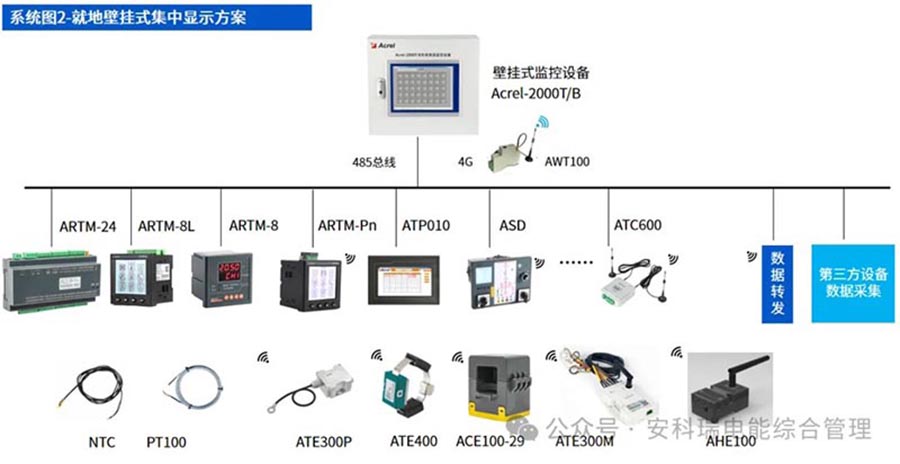

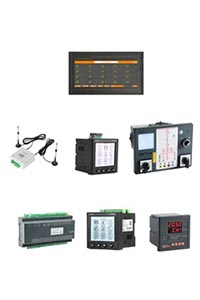

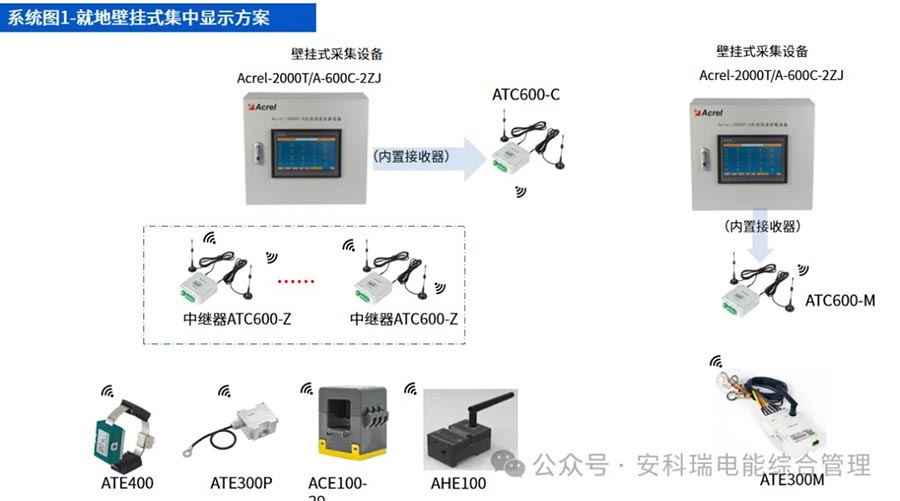

단일 캐비닛 모니터링에서 중앙 집중식 제어에 이르기까지 Ankerui는 완전한 제품 매트릭스를 구축했습니다.

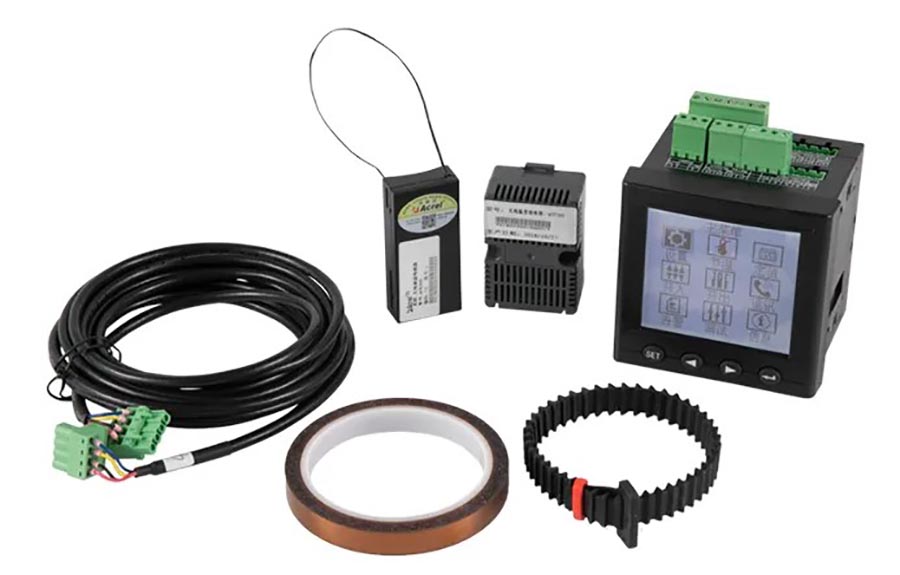

ARTM Pn 디스플레이 장치: 단위당 60개의 센서를 지원하며 중소 규모 유통실에 적합합니다.

ATC 무선 온도 측정 트랜시버: 240개의 센서 위치에 대한 중앙 집중식 액세스를 지원합니다.

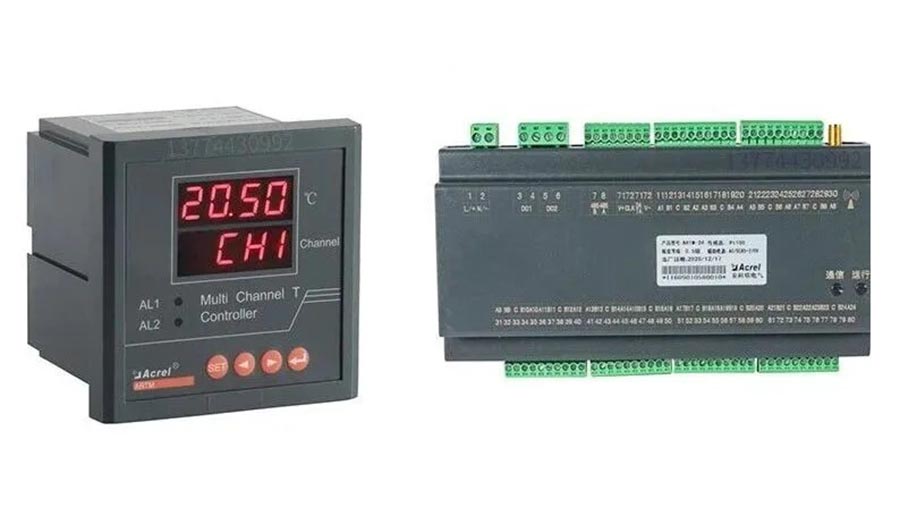

ARTM8 검사 기기: 변압기 및 리액터의 다중 채널 온도 측정용으로 맞춤화되었습니다.

8/24채널의 무선 온도 측정 및 검사 장비

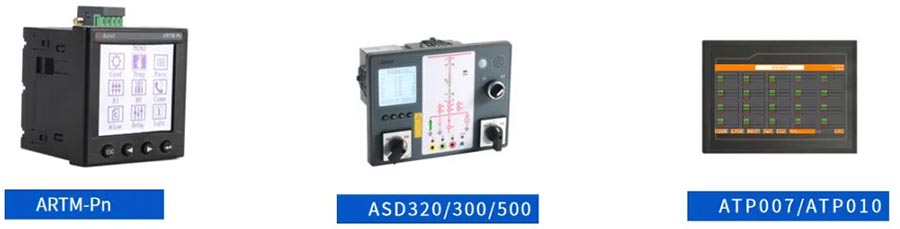

디스플레이 터미널

ARTM-Pn
작동 전원 공급 장치: AC85~265V, DC100~300V 적응형, 전력 소비 8W
설치방법 : 매립설치, 개구부 92*92, 깊이 65
통신 인터페이스: RS485 직렬 통신 인터페이스 1개, Modbus RTU 통신 프로토콜
접촉식 온도 측정: can connect to 60 ATE400
접촉식 온도 측정 accuracy: ± 1 ² C
입력 획득: 4채널 내장 12V 입력, 차단기, 손수레 등의 위치 상태 수집 가능
출력 구성: 2채널 패시브 출력, 고온/과열/위상 온도차/온도 급변 경보 기능 포함
전기 매개변수 측정: 전류, 전압, 주파수, 유효 전력, 무효 전력, kWh 등, 레벨 0.5

ASD320/300/500
작동 전원 공급 장치: AC/DC 220V, AC/DC110V 적응
상태 입력 요구 사항: Passive Dry Contact 입력(상태 표시 장치의 내부 전원 공급 장치)
온도 및 습도 측정 및 제어 정확도: 온도<1 ° C; 상대습도<3%
무선 온도 측정: ATE400 무선 온도 센서와 함께 사용 가능, 온도 측정 범위 -50 ℃~125 ℃ C
가열 및 경보 출력 용량: AC220V/5A
라이브 디스플레이 요구 사항: 정격 전압 하에서 접지에 대한 라이브 센서의 2차측 단락 전류는 200uA보다 커야 합니다.
10kV 시스템, 센서 용량>100pF;
35kV 시스템, 센서 용량>35pF;
6kV 시스템, 센서 용량>180pE
통신: RS485 직렬 통신 인터페이스, Modbus RTU 프로토콜(대형 네트워크 포트가 있는 ASD500)
크기: 238mm * 178mm * 83mm (너비 * 높이 * 깊이)

ATP007/ATP010
작동 전원 공급 장치: DC24V
설치 방법: 임베디드 설치
통신 인터페이스: 표준 구성에는 RS485 직렬 통신 인터페이스(Modbus RTU 프로토콜) 1개가 포함됩니다.
이더넷 포트 1개
접촉식 온도 측정 accuracy: ± 1 ° C
고온 경보: 온도가 설정 값을 초과하면 장치의 흰색 벨트 부저가 활성화됩니다.

활성 무선 온도 센서

CT 기반 무선 온도 센서

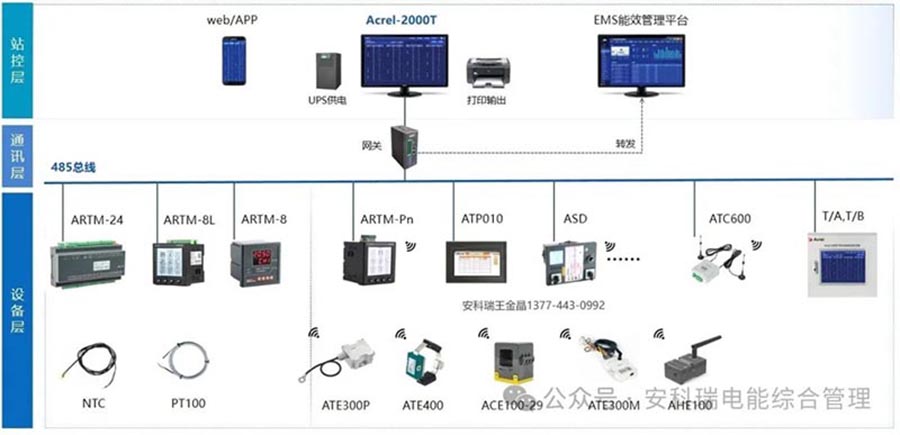

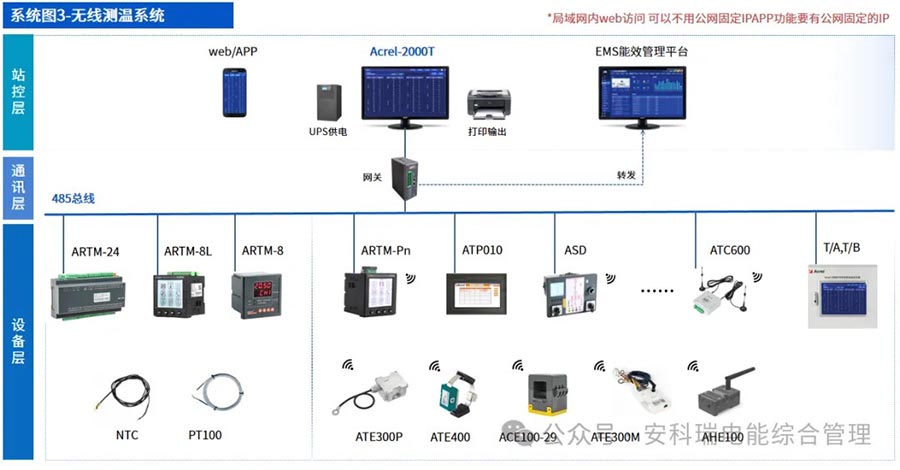

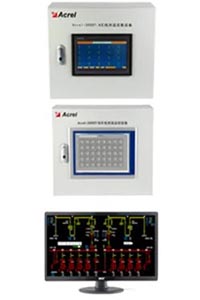

"스마트 브레인"인 Acrel-2000T 무선 온도 모니터링 시스템 플랫폼은 24시간 실시간 모니터링, 다단계 경고(APP SMS 음성 팝업), 기록 데이터 추적 및 폐쇄 루프 검사 관리를 달성합니다. 집을 떠나지 않고도 역 전체의 온도 상태를 파악할 수 있어 운영 및 유지 관리 효율성이 크게 향상됩니다.

전체 장면을 커버하여 기업의 전기 안전을 보호합니다.

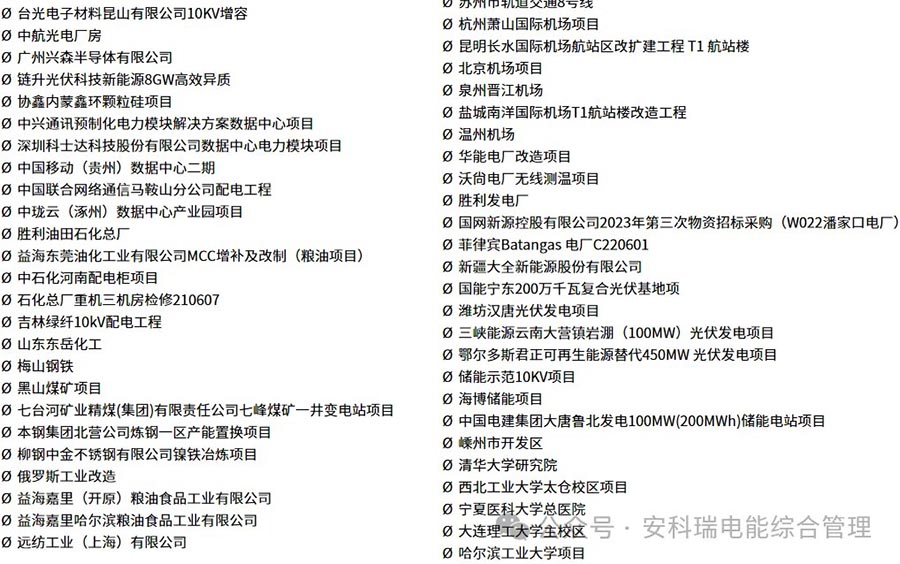

Ankerui의 무선 온도 측정 솔루션은 다음 분야에서 널리 사용되었습니다.

√화학/철강/제조공장 분야

√데이터센터, 물류센터

√콜드체인파크

√변전소, 배전실 신축 및 개축

√공항, 병원, 상업용 건물, 교통 허브

√ 고전압 캐비닛, 모선, 케이블 커넥터, 회로 차단기 접점.

사례 공유

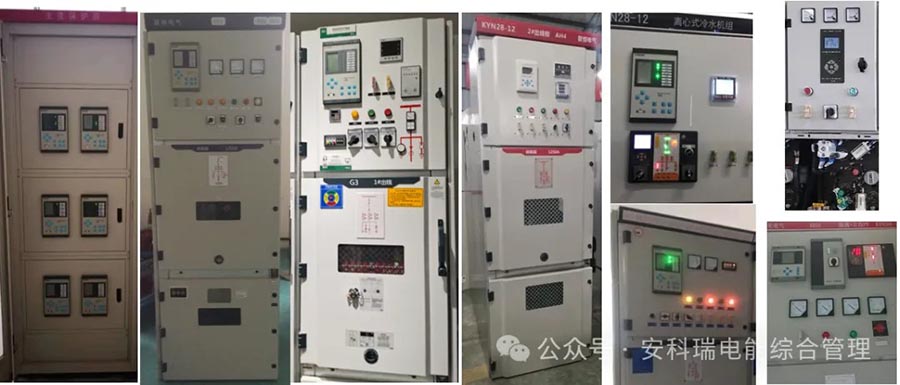

Shandong English Chemical 프로젝트에는 35kV 주 변전소와 10kV 변전소 3개, 총 76개의 고전압 캐비닛이 포함됩니다. 각 캐비닛에는 ATE200/ATE400 센서 및 ASD320 지능형 제어를 사용하여 스테이션 전체에 걸쳐 연중무휴 온라인 온도 측정 및 실시간 고전압 장비의 비정상 경고를 달성하는 6점 무선 온도 측정 기능이 장착되어 있어 고위험 화학 시나리오에서 전기 안전을 효과적으로 보장하고 과열, 화재 및 계획되지 않은 정전의 위험을 제거합니다.

전기 안전은 작은 문제가 아닙니다. 정확한 온도 측정으로 안전 보장

오늘날 듀얼 카본과 스마트 그리드 구축이 가속화되면서 전기 안전은 더 이상 '객관식 문제'가 아닌 '필수 과정'이 되었습니다. 전기 장비의 과열은 정전 및 전기 화재를 일으키는 주요 숨겨진 위험입니다. 기존의 온도 측정 방식에는 사각지대가 크고, 실시간 모니터링이 불가능하며, 혁신이 어렵다는 문제점이 있었습니다.

Ankerui의 전체 시나리오 무선 온도 측정 통합 솔루션은 수동 무선, 고정밀 감지, 무수정 설치, 전체 체인 지능형 제어 등의 핵심 장점을 갖추고 있어 수동 수리에서 능동적 예방 및 제어로 전환됩니다. ATE 시리즈 센서는 배터리가 필요하지 않고 유지 관리가 필요 없으며 Acrel-2000T 모니터링 플랫폼과 결합되어 24시간 다단계 경고 및 데이터 추적성을 달성합니다. 이는 화학, 데이터 센터, 운송 허브 및 기타 시나리오에서 널리 사용되어 기업이 온도 사각지대를 제거하고, 운영 및 유지 관리 비용을 절감하고, 전기 화재를 예방하고, 진정한 안전 제어 가능성, 숨겨진 위험 예방, 데이터 추적 가능성 및 책임을 달성하도록 돕습니다.

제품 선택/솔루션/기술 사양서

QR 코드를 인식하려면 길게 누르거나 13774430992로 문의하세요.
