제어판에 DIN 레일과 패널 장착형 에너지 미터 중에서 선택하는 방법
계량 형식 결정이 장기적인 패널 성과를 좌우하는 이유
DIN 레일 장착 장치와 패널 장착 장치 중에서 선택하는 것이 프로젝트 도면에서 사소한 세부 사항인 경우는 거의 없습니다. 결정은 인클로저 내부에 얼마나 많은 공간이 남아 있는지, 기술자가 유지 관리 중에 데이터를 읽는 방법, 배선 라우팅 방법 및 나중에 장치가 건물 관리 시스템과 얼마나 쉽게 통합되는지에 영향을 미칩니다. 안 에너지 미터 데이터시트에서 동일해 보이는 것이 실제로 혼잡한 캐비닛 내부에 설치되거나 스위치기어 도어에 수평으로 장착되면 매우 다르게 동작할 수 있습니다.
이 가이드는 두 가지 장착 형식 간의 실제적인 차이점, 구매하기 전에 확인해 볼 만한 기술 사양, 애플리케이션에 미터 유형을 일치시키는 구조화된 방법을 안내합니다. 목표는 엔지니어, 패널 제작자 및 시설 관리자가 일치하지 않는 폼 팩터 또는 미달된 통신 인터페이스로 인해 발생하는 재작업을 방지하도록 돕는 것입니다.
DIN 레일과 패널 실장 비교: 두 가지 형식 이해

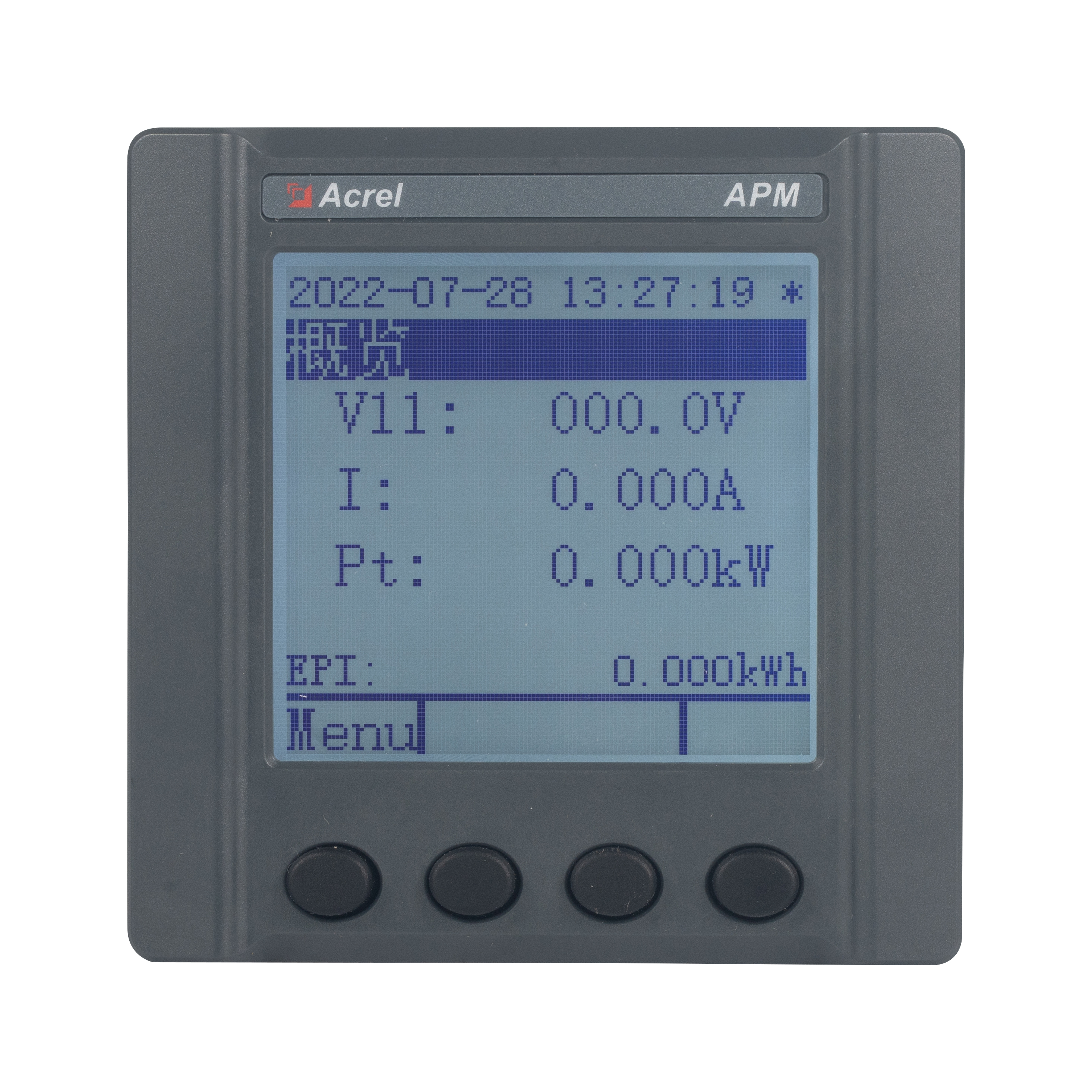

두 형식 모두 동일한 전기 매개변수를 측정하지만 서로 다른 물리적 상황에 맞게 제작되었습니다. 에이 DIN 레일 에너지 미터 차단기, 접촉기 및 터미널 블록 옆에 있는 인클로저 내부의 표준 35mm 레일에 직접 클립합니다. 에이 패널 장착 에너지 미터 작업자가 캐비닛을 열지 않고도 값을 읽을 수 있도록 디스플레이가 바깥쪽을 향하도록 도어 또는 전면 플레이트에 절단되도록 설계되었습니다.
| 속성 | DIN 레일 형식 | 패널 장착 형식 |
|---|---|---|
| 장착 위치 | 인클로저 내부, 35mm 레일 | 문이나 앞판으로 자르세요. |
| 디스플레이 가시성 | 캐비닛을 열어야 함 | 캐비닛을 열지 않고도 볼 수 있음 |
| 필요한 일반적인 인클로저 깊이 | 얕고 컴팩트한 설치 공간 | 컷아웃 뒤의 장치 본체 길이에 따라 다름 |
| 일반적인 사용 사례 | 보조 계량, 피더 회로, 개조 프로젝트 | 주요 유입 공급 장치, 운영자 대시보드, 제어실 |
| 배선 접근 | 전면 또는 측면 터미널 접근 | 후면 터미널 액세스, 도어 뒤에서 유선 연결 |
실제로 많은 패널 빌더는 단일 프로젝트 내에서 두 형식을 모두 결합합니다. 컴팩트 DIN 레일 미터링은 공간이 좁은 곳에서 분산된 하위 회로 모니터링을 처리하는 반면, 패널 장착 장치는 주요 수신 피드 또는 운영자가 한눈에 판독해야 하는 모든 지점을 위해 예약되어 있습니다. DIN 레일 장착형 에너지 미터 및 분석기를 하나의 범주로 이해하면 다중 회로 모니터링을 계획할 때에도 도움이 됩니다. 도어 공간을 차지하지 않고 여러 장치를 동일한 레일을 따라 나란히 고정할 수 있기 때문입니다.
에너지 측정기 선택 전 확인해야 할 주요 사양
데이터시트 비교는 올바른 행을 비교하는 경우에만 유용합니다. 다음 사양은 계기가 의도한 위치에서 제대로 작동하는지 여부에 가장 실제적인 영향을 미치는 경향이 있습니다.
측정 정확도 등급
정확도 등급은 표시된 값이 실제 부하를 얼마나 밀접하게 추적하는지를 결정합니다. 내부 비용 할당을 위한 하위 측정은 일반적으로 더 엄격한 클래스가 예상되는 청구 등급 또는 수익 측정보다 더 넓은 클래스를 허용합니다.
전압 및 전류 범위
정격 전압이 시스템(단상 또는 3상, 공칭 라인 전압)과 일치하는지, 변류기 비율이나 직접 연결 전류 범위가 피크 조건을 포함하여 예상 부하 프로필과 일치하는지 확인합니다.
연결 방법
직접 연결 장치는 외부 변압기 없이 더 낮은 전류를 처리하는 반면 CT 연결 장치는 더 큰 피더의 사용 범위를 확장합니다. 주어진 부하 범위에 잘못된 연결 방법을 혼합하는 것은 과소독 또는 과독의 일반적인 원인입니다.
표시 및 가독성
패널 장착형 장치는 멀리서도 읽을 수 있으므로 더 크고 대비가 높은 디스플레이의 이점을 누릴 수 있습니다. DIN 레일 장치는 일반적으로 유지 관리 중에 가까이에서 판독되므로 메뉴 탐색이 포함된 더 작은 디스플레이가 허용됩니다.
통신 인터페이스
계량기가 건물 관리 시스템에 보고해야 하는지 아니면 에너지 대시보드에 보고해야 하는지에 따라 필요한 인터페이스가 결정됩니다. 자세한 내용은 아래에서 설명합니다.
인클로저 등급
밀봉된 캐비닛 내부에 장착된 장치는 일반적으로 작업장 바닥이나 실외 환경을 향한 노출된 문에 장착된 장치보다 낮은 침투 보호 등급이 필요합니다.
참고로 아래 차트는 다양한 정확도 등급이 상대 측정 공차로 변환되는 방식을 보여줍니다. 이는 일반 보조 계량과 비교하여 임계 부하에 대한 고정밀 패널 계측을 지정할 때 유용합니다.
측정기 유형을 애플리케이션에 맞추기: 선택 프레임워크
습관에 따라 형식을 선택하기보다는 먼저 응용 프로그램을 통해 작업하는 것이 도움이 됩니다. 아래 표에는 제어판용 에너지 미터 선택을 계획할 때 상업 및 산업 프로젝트에서 볼 수 있는 일반적인 조합이 요약되어 있습니다.
| 신청 | 권장 형식 | 추론 |
|---|---|---|
| 공유 건물의 임차인 보조 계량 | DIN 레일 | 여러 장치가 하나의 레일을 따라 클립되므로 여러 회로에서 도어 공간이 절약됩니다. |
| 주요 유입 공급 모니터링 | 패널 장착 | 작업자는 캐비닛을 열지 않고도 직접 판독이 필요합니다. |
| 기존의 혼잡한 캐비닛에 개조 | DIN 레일 | 도어 수정 없이 남은 레일 공간에 맞는 컴팩트한 설치 공간 |
| 제어실 대시보드 | 패널 장착 | 대형 디스플레이로 제어실 직원의 빠른 시각적 확인 지원 |
| 기계 또는 장비 레벨 모니터링 | DIN 레일 | 부하 근처의 다른 레일 장착 제어 구성 요소와 함께 통합됩니다. |
유용한 경험 법칙: 캐비닛 밖에 서 있는 사람이 값을 읽어야 하는 경우 패널 장착 방향으로 몸을 기울이십시오. 값이 주로 원격으로 기록되고 검토되는 경우 DIN 레일이 일반적으로 공간 효율적인 선택입니다.
에너지 계측기 설치 안내서: 시운전 계획
형식에 관계없이 설치 품질은 측정 신뢰성에 직접적인 영향을 미칩니다. 아래 순서는 대부분의 제어판 프로젝트에 사용되는 에너지 미터에 대한 실제 설치 지침을 간략하게 설명합니다.
단계별 순서
- 회로의 전압 시스템, 예상 부하 범위, 직접 연결 또는 변류기가 필요한지 여부를 확인하십시오.
- 판독값을 표시해야 하는 위치와 인클로저 또는 도어가 허용하는 공간을 기준으로 장착 형식을 선택합니다.
- 부하 및 해당 회로에 대한 보고 요구 사항과 비교하여 미터의 정격 범위와 정확도 등급을 교차 확인하십시오.
- 대형 접촉기나 변압기 등 발열 부품과 확실하게 분리하여 장치를 장착하십시오.
- 단자 다이어그램에 따라 배선을 종료하고 전원을 공급하기 전에 변류기 극성을 다시 확인하십시오.
- 전원을 켜고, 통신 주소와 매개변수를 구성하고, 가능한 경우 알려진 기준 부하에 대한 판독값을 확인합니다.
일반적인 배선 고려 사항
- 개방 회로 조건을 방지하려면 변류기 2차 배선을 짧게 유지하고 적절하게 종단 처리하십시오.
- 간섭을 줄이기 위해 가능한 경우 저전압 통신 케이블을 전원 케이블과 분리하십시오.
- 향후 유지 관리를 단순화하기 위해 미터 터미널과 소스 차단기 모두에서 각 회로에 명확하게 라벨을 붙입니다.
통신 프로토콜 및 데이터 통합 고려 사항
대부분의 최신 디지털 에너지 계량기는 로컬 디스플레이 이상의 데이터 출력 형식을 제공합니다. 이는 시설에서 여러 패널에 걸쳐 모니터링을 중앙 집중화하려는 경우 중요합니다.
| 통합 필요성 | 일반적인 인터페이스 고려 사항 |
|---|---|
| 독립형 로컬 읽기 전용 | 통신 모듈이 필요하지 않으며 디스플레이 판독만으로 충분합니다. |
| 중앙 에너지 관리 시스템 | 정의된 레지스터 맵을 사용한 직렬 또는 네트워크 기반 통신 |
| 기존 장비와 새로운 장비의 혼합 | 데이터 형식을 통합하려면 게이트웨이 또는 프로토콜 변환기가 필요할 수 있습니다. |
| 원격 경보 또는 임계값 알림 | 구성 가능한 출력 릴레이 또는 경보 레지스터가 있는 미터 |
대규모 사이트에 대해 패널 장착 에너지 미터 및 분석기를 지정할 때는 의도한 모니터링 플랫폼이 동시에 폴링할 수 있는 장치 수를 미리 확인하는 것이 좋습니다. 이는 나중에 검색하는 것이 아니라 시운전 중에 주소 및 통신 설정을 계획하는 방법에 영향을 미치기 때문입니다.
피해야 할 일반적인 선택 및 설치 실수
- 대형 변류기 이는 실제 부하에 비해 일반적인 작동 전류에서 측정 분해능을 감소시킵니다.
- 공간이 제한된 개조를 위한 패널 장착 장치 선택 DIN 레일 장치를 수정하지 않고 맞췄을 때 새 문 개구부를 절단하는 것이 비현실적인 경우.
- 디스플레이 가독성을 간과함 실제로 멀리서 읽어야 하는 위치에 작은 DIN 레일 디스플레이를 배치하면 됩니다.
- 정확도 등급을 과소 지정함 나중에 테넌트나 부서 간 청구 또는 비용 할당에 사용되는 회선용입니다.
- 근처의 열원 무시 대형 차단기나 변압기와 같이 너무 가까이 배치된 패널 장착 에너지 계량기의 장기적인 신뢰성에 영향을 미칠 수 있습니다.
자주 묻는 질문
Q1: DIN 레일 에너지 미터와 패널 장착 에너지 미터의 주요 차이점은 무엇입니까?
핵심 차이점은 물리적 배치입니다. DIN 레일 장치는 인클로저 내부의 레일에 고정되며 일반적으로 유지 관리 중에 판독되는 반면, 패널 장착 장치는 도어나 전면 플레이트에 위치하므로 캐비닛을 열지 않고도 디스플레이를 볼 수 있습니다.
Q2: 동일한 프로젝트에서 DIN 레일과 패널 장착 계기를 함께 사용할 수 있습니까?
예, 이것은 흔한 일입니다. 패널 장착 장치는 주요 유입 공급 가시성을 위해 자주 사용되는 반면, DIN 레일 장치는 동일한 설치 내 여러 피더에 걸쳐 분산된 보조 계량을 처리합니다.
Q3: 어떤 정확도 등급이 필요한지 어떻게 알 수 있나요?
데이터가 어떤 용도로 사용될지 고려하세요. 일반 부하 모니터링은 일반적으로 더 넓은 허용 오차 등급을 사용할 수 있는 반면, 청구, 비용 할당 또는 계약 보고와 관련된 회로는 일반적으로 더 엄격한 정확도 등급을 요구합니다.
Q4: 패널 장착 에너지 미터에는 항상 변류기가 필요합니까?
항상 그런 것은 아닙니다. 일부 패널 장착 장치는 낮은 전류 범위에 대한 직접 연결을 지원하는 반면, 높은 전류 공급 장치에는 일반적으로 예상 부하에 맞는 외부 변류기가 필요합니다.
Q5: 신규 프로젝트에서 에너지 계량기 설치 가이드를 계획할 때 가장 먼저 확인해야 할 사항은 무엇입니까?
전압 시스템, 예상 부하 범위 및 연결 방법을 확인하는 것부터 시작하십시오. 이는 올바른 미터 정격과 DIN 레일 또는 패널 장착 형식이 의도한 위치에 물리적으로 적합한지 여부를 결정하기 때문입니다.
