전기 장비 과열 경고: Acrel 무선 온도 모니터링 솔루션

25 02, 2026

1. 소개

세계 경제와 산업 기술의 지속적인 발전으로 인해 전력 시스템은 현대 사회에서 점점 더 중요한 역할을 하고 있습니다. 따라서 전력 시스템 운영의 안전성과 신뢰성은 업계의 중요한 관심사가 되었습니다. 특히, 무인 변전소의 광범위한 배치로 인해 전통적인 수동 검사 방법은 점차 지능형 모니터링 기술로 대체되고 있습니다.

무선 온도 모니터링 기술은 고전압 전기 장비의 주요 가열 지점에 대한 실시간 온도 감지 기능을 제공합니다. 온도 데이터를 지속적으로 수집하고 분석함으로써 이 기술은 예측 유지 관리 전략을 지원하는 동시에 전력 시스템의 안전하고 안정적인 작동을 보장하는 데 도움이 됩니다.

2. 무선온도감시시스템의 연구배경 및 기술적 장점

발전소 및 변전소에서 고전압 개폐 장치, 실외 차단 스위치 및 버스바 연결 지점을 장기간 작동하면 국지적 과열이 발생할 수 있습니다. 이는 주로 접촉 저항 증가, 산화, 먼지 축적 또는 기계적 풀림으로 인해 발생합니다.

고전압 장비 단자는 일반적으로 높은 전기장에 노출되므로 전통적인 접촉 기반 온도 측정 방법은 절연 위험으로 인해 안전하게 적용할 수 없습니다.

무선 온도 모니터링 기술은 무선 신호를 통해 온도 데이터를 전송함으로써 이 문제를 해결합니다. 온도 센서는 가열 지점에 직접 설치되며 모니터링 장치는 고전압 장비로부터 전기적으로 절연된 상태로 유지됩니다.

기존 측정 방법과 비교하여 무선 온도 모니터링 시스템은 다음과 같은 몇 가지 장점을 제공합니다.

1. 높은 안전성
센서와 모니터링 시스템 사이에는 직접적인 전기 연결이 없으므로 전기 위험이 줄어듭니다.

2. 실시간 모니터링 기능
이 시스템을 통해 지속적인 온도 데이터 수집과 원격 모니터링이 가능합니다.

3. 낮은 유지관리 비용
무선 모니터링은 빈번한 수동 검사를 대체하여 인건비를 절감합니다.

4. 데이터 저장 및 분석 지원
온도 데이터는 장기 분석 및 예측 유지 관리 결정을 위해 중앙 제어 시스템에 저장할 수 있습니다.

현재 일반적으로 사용되는 온도 모니터링 기술에는 광섬유 온도 측정, 서미스터 측정, 적외선 온도 측정 및 무선 온도 측정이 포함됩니다. 이러한 기술 중:

• 서미스터 센서는 노출된 고전압 장비에 사용하기 어렵습니다.
• 광섬유 온도 모니터링은 높은 정확도를 제공하지만 설치 및 장비 비용이 높습니다.
• 적외선 측정은 일반적으로 수동 작업이 필요하며 실시간 연속 모니터링이 부족합니다.
• 무선 온도 모니터링은 비용, 안전 및 성능 간의 균형으로 인해 점차 주류 솔루션이 되고 있습니다.

3. Acrel 무선 온도 온라인 모니터링 시스템 솔루션

무선 온도 모니터링 시스템은 주로 고전압 및 저전압 스위치 캐비닛, 케이블 조인트, 회로 차단기 접점, 부스바 조인트 및 변압기 장비의 온도 변화를 모니터링하는 데 사용됩니다.

이 시스템은 작동 중 접촉 저항을 증가시킬 수 있는 산화, 풀림, 먼지 축적 등의 요인으로 인해 발생할 수 있는 잠재적인 안전 위험을 감지합니다.

시스템의 핵심 기능은 다음과 같습니다.

• 실시간 온도 데이터 수집
• 온도 이상 경보 기능
• 과거 데이터 저장 및 분석
• 원격 모니터링 및 자동화된 운영 관리

4. 온도 감지 부품

배터리 구동식 무선 온도 센서

이 센서는 장비 가열 지점에 직접 설치됩니다. 내장 배터리로 구동되며 무선으로 데이터를 전송합니다. 고전압 스위치기어 접점 및 부스바 조인트에 적합합니다.

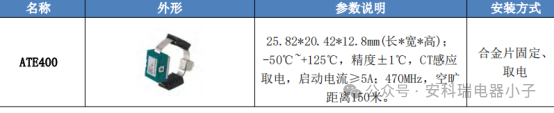

CT 기반 무선 온도 센서

이 센서는 회로 차단기 접점, 부스바 연결 지점 및 고전압 케이블 단자와 같은 고전류 작동 환경에서 주로 사용됩니다. 센서는 변류기 유도를 통해 전력을 얻으므로 배터리 교체가 필요 없고 서비스 수명이 연장됩니다.

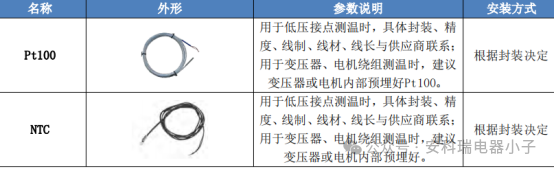

유선 온도 센서

유선 센서는 주로 변압기 권선 및 모터 권선과 같은 저전압 장비 또는 고정밀 모니터링 시나리오에 사용됩니다. Pt100 저항 온도 감지기는 일반적으로 감지 요소로 사용됩니다.

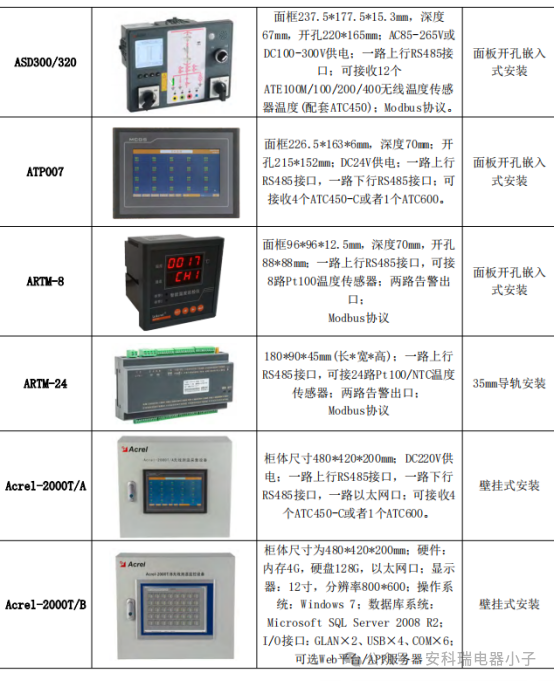

5. 수신 및 표시 장치

무선 온도 모니터링 시스템은 일반적으로 수신 모듈과 디스플레이 터미널로 구성됩니다.

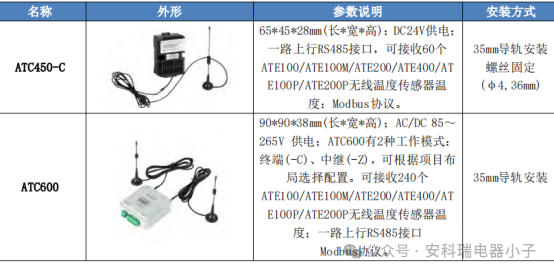

• 수신단위
  센서에서 전송된 온도 데이터를 수신하고 처리하는 역할을 담당합니다.

• 디스플레이 유닛
  온도 곡선, 장비 상태 및 경보 정보를 시각적으로 표시하는 데 사용됩니다.

이러한 구조를 통해 유지보수 담당자가 장비 작동 상태를 실시간으로 모니터링할 수 있습니다.

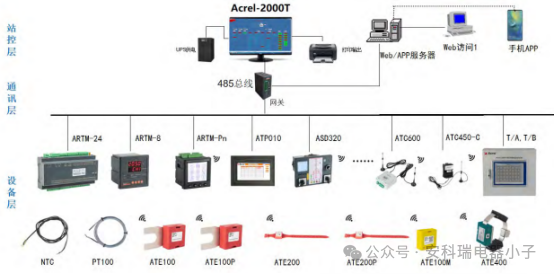

6. 무선 온도 모니터링 시스템 솔루션 아키텍처

Acrel-2000/T 무선 온도 모니터링 시스템은 변전소에 있는 모든 모니터링 장치의 온도 데이터를 중앙 관리 플랫폼에 통합합니다.

이 시스템은 컴퓨터 기술, 통신 기술, 데이터 처리 기술을 결합하여 온도 정보를 중앙 집중적으로 모니터링하고 관리합니다.

주요 기능은 다음과 같습니다:

• 실시간 데이터 수집 및 전송
• 온도 추세 곡선 분석
• 기록 데이터 저장 및 쿼리
• 과열 경보 및 이벤트 기록 관리

이 시스템은 장기 데이터 저장 및 장비 작동 분석을 위한 독립적인 데이터베이스를 갖추고 있습니다. 엔지니어는 온도 추세를 분석하여 장비 노화 상태를 평가하고 유지 관리 결정을 최적화할 수 있습니다.

7. 일반적인 응용 시나리오

무선 온도 모니터링 기술은 다음을 포함한 여러 산업 분야에서 널리 사용됩니다.

• 송전 및 배전 시스템
• 철강 제조업
• 광산업
• 석유화학산업

일반적인 모니터링 위치는 다음과 같습니다.

• 전송선 도체
• 주 변압기 부싱
• 스위치 접점 분리
• 고전압 스위치기어 조인트
• 케이블 터미널
• 커패시터 표면

실시간 모니터링 및 조기경보 기능을 통해 장비 운영 신뢰성을 향상시키는 시스템입니다.

8. 기술적 적용 가치

무선 온도 모니터링 기술을 적용하면 전력계통 운영 관리가 크게 향상됩니다.

주요 이점은 다음과 같습니다.

• 전력망 안전성 및 신뢰성 향상
• 장비 고장률 감소
• 정전 기간 및 범위 최소화
• 수동 검사 비용 절감
• 전력 시스템의 경제적, 사회적 이익 향상

기존의 예정된 유지 관리는 지능형 모니터링 기술을 통해 지원되는 상태 기반 유지 관리로 점차 진화하고 있습니다.

9. 결론

무선 온도 모니터링 기술은 전력 시스템의 안전한 작동을 보장하는 데 중요한 역할을 합니다. 온도 데이터를 지속적으로 모니터링하고 분석함으로써 장비 성능 저하를 예측하고 잠재적인 고장을 예방할 수 있습니다.

사물인터넷(IoT) 기술의 발전과 스마트 그리드 구축으로 인해 무선 온도 모니터링 기술은 미래 전력계통 안전관리에서 점점 더 중요한 역할을 할 것입니다.
