UPS란 무엇입니까?

UPS(Uninterruptible Power Supply)는 전력 변환, 에너지 저장, 제어 기능을 통합한 비상 전원 공급 장치로, 정류기, 인버터, 배터리, 정적 스위치 및 제어 회로 s.

핵심 기능은 두 가지 주요 측면으로 구성됩니다.

첫째, 상용전원이 정상일 때 전압변동, 서지, 고조파 등 계통 교란을 필터링하여 부하에 안정적이고 깨끗한 전력을 공급합니다.

둘째, 유틸리티 정전 시 배터리에 저장된 에너지(온라인 UPS 전환 시간 <10ms)로 원활하게 전환하여 부하 장비 충돌 및 데이터 손실을 방지합니다.

중요한 설명: UPS ≠ 배터리일 뿐입니다! 배터리는 단지 전기 에너지를 저장하는 역할만 담당하는 "에너지 저장 부품"일 뿐입니다. 완전한 UPS 시스템은 전력 보호 임무를 수행하기 위해 정류, 반전, 스위칭을 포함한 핵심 모듈의 조화로운 작동이 필요합니다.

주류 UPS 토폴로지 및 주요 차이점:

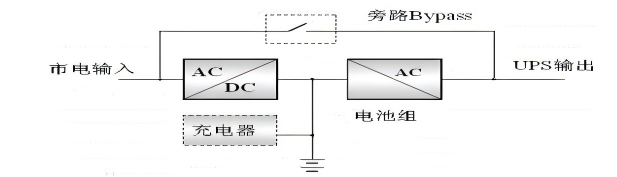

• 온라인 UPS: 전환 시간 없이 인버터를 통해 부하에 지속적으로 전력을 공급하여 최고의 전력 품질을 제공합니다. 산업 제어, 의료 시설 및 데이터 센터(핵심 대상 시나리오)와 같은 중요한 애플리케이션에 이상적입니다.

온라인 UPS는 계통 전압 상태에 관계없이 인버터 회로를 통해 부하 AC 전원을 공급하여 인버터를 항상 작동 상태로 유지합니다. 정전 중에는 저장된 배터리 에너지를 즉시 부하용 AC 전력으로 변환하여 무중단 전송을 달성합니다.

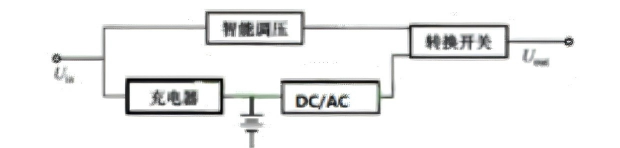

• 대기 UPS: 정상 조건에서 유틸리티 전원을 직접 공급하며 수십 밀리초의 전송 시간으로 정전 중에만 인버터를 활성화합니다. 컴퓨터 및 라우터와 같은 중요하지 않은 부하에 적합합니다.

1. 충전기: 일반적인 유틸리티 작동 중에 배터리를 충전하고 부동 충전합니다.
2. DC/AC 인버터: 유틸리티가 있을 때 비활성 상태를 유지합니다. 정전 시 구형파, 준 구형파 또는 사인파를 포함한 출력 파형을 사용하여 DC 전력(배터리의)을 부하용 AC 전력으로 변환합니다.
3. 전환 스위치: 정상 작동 중에 입력 전원을 부하에 연결합니다. 정전 중에 유틸리티를 차단하고 인버터를 연결하여 부하에 계속 전력을 공급합니다.
4. 자동 전압 조정기: 유틸리티가 있을 때 출력 전압을 조정하고 안정화합니다.

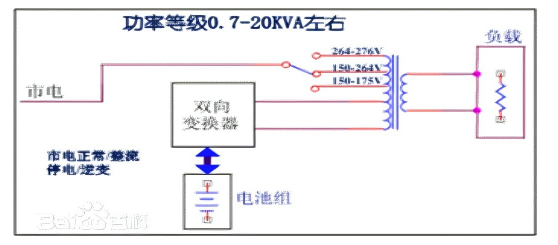

• 라인 인터랙티브 UPS: 온라인 유형과 대기 유형 간의 전환 시간으로 부분 전압 조정을 제공합니다. 소규모 사무실 환경에 적합합니다.

정상적인 유틸리티 작동 중에는 지능형 탭 변환 변압기 조절을 통해 부하에 개선된 유틸리티 전력을 공급하는 반면, 인버터는 배터리를 충전하기 위해 역방향 모드로 작동합니다. 정전 중에는 부하가 전적으로 인버터를 통해 배터리 에너지로 전력을 공급받습니다. 이 양방향 변환기는 인버터와 충전기 역할을 모두 수행합니다.

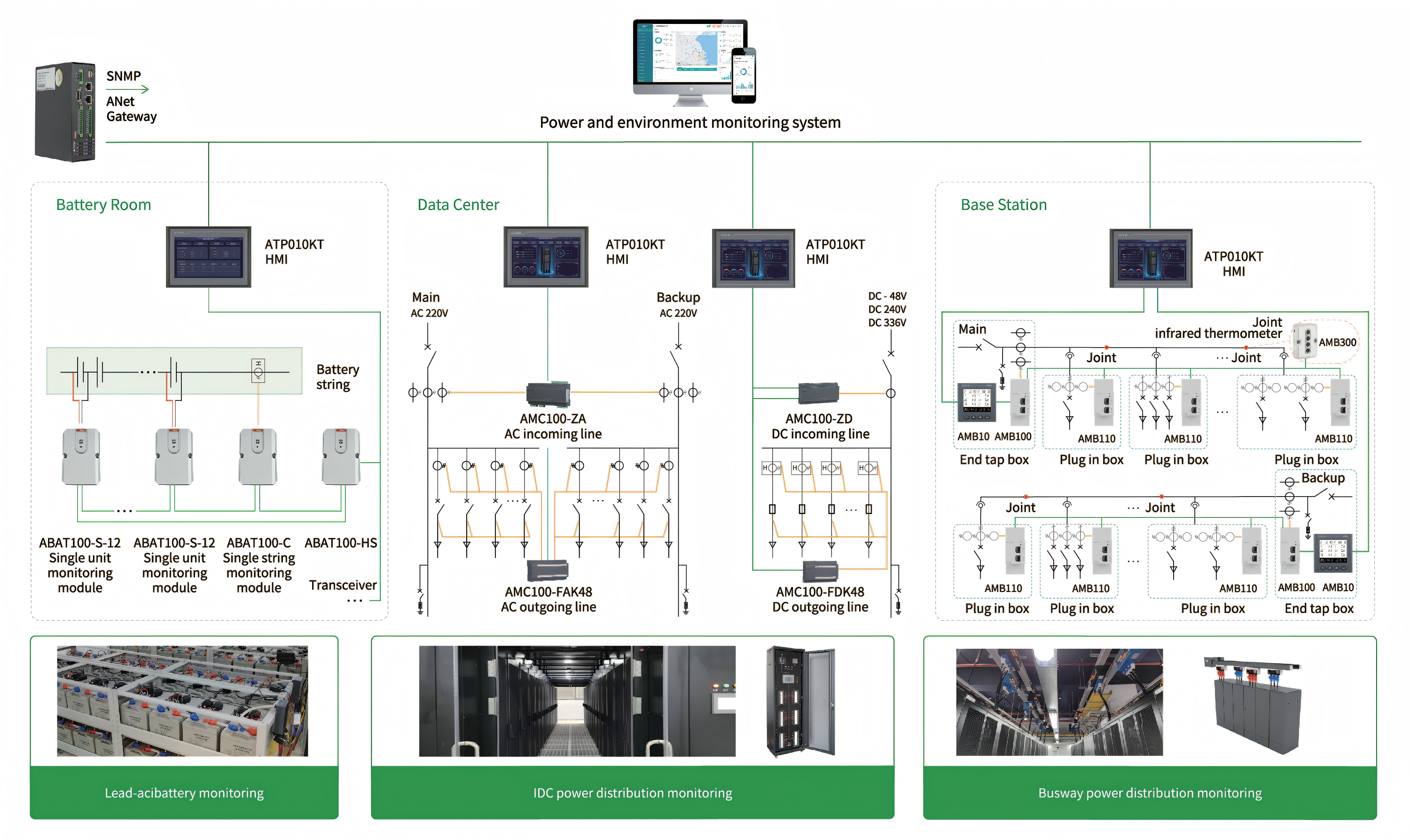

아크렐 솔루션:

배터리 모니터링

• 성능 저하 셀 조기 발견을 위한 24시간 온라인 모니터링
• 세 가지 전압 범위 사용 가능: 대부분의 배터리 유형을 수용할 수 있는 2V, 6V, 12V 구성
• 전압, 내부 저항, 음극 온도의 셀별 모니터링
• 플러그 앤 플레이 설치 – 간단한 극 대 극 배선으로 특별한 교육이 필요하지 않습니다.

• 충방전 전류 및 주변 온도를 연중무휴 온라인으로 모니터링
• 타사 모니터링 시스템과의 원활한 통합을 위한 광학 절연 및 MODBUS 프로토콜 지원 기능
• 높은 신뢰성과 안정적인 성능 제공

DC 미터
